5 在贴片机上执行的任务 5.3 在工作站软件中操作 JEDEC 盘式供料器 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 261 图142: 料槽信息 - 已选择料槽 29（以 SIPLACETX2 为例） 1. SIPLACEJTF‑ML2 2. SIPLACEJTF 供…
5 在贴片机上执行的任务
5.3 在工作站软件中操作 JEDEC 盘式供料器
260 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
5.3.2 “Display, Check and Set up Feeders, Components and Nozzles”菜单

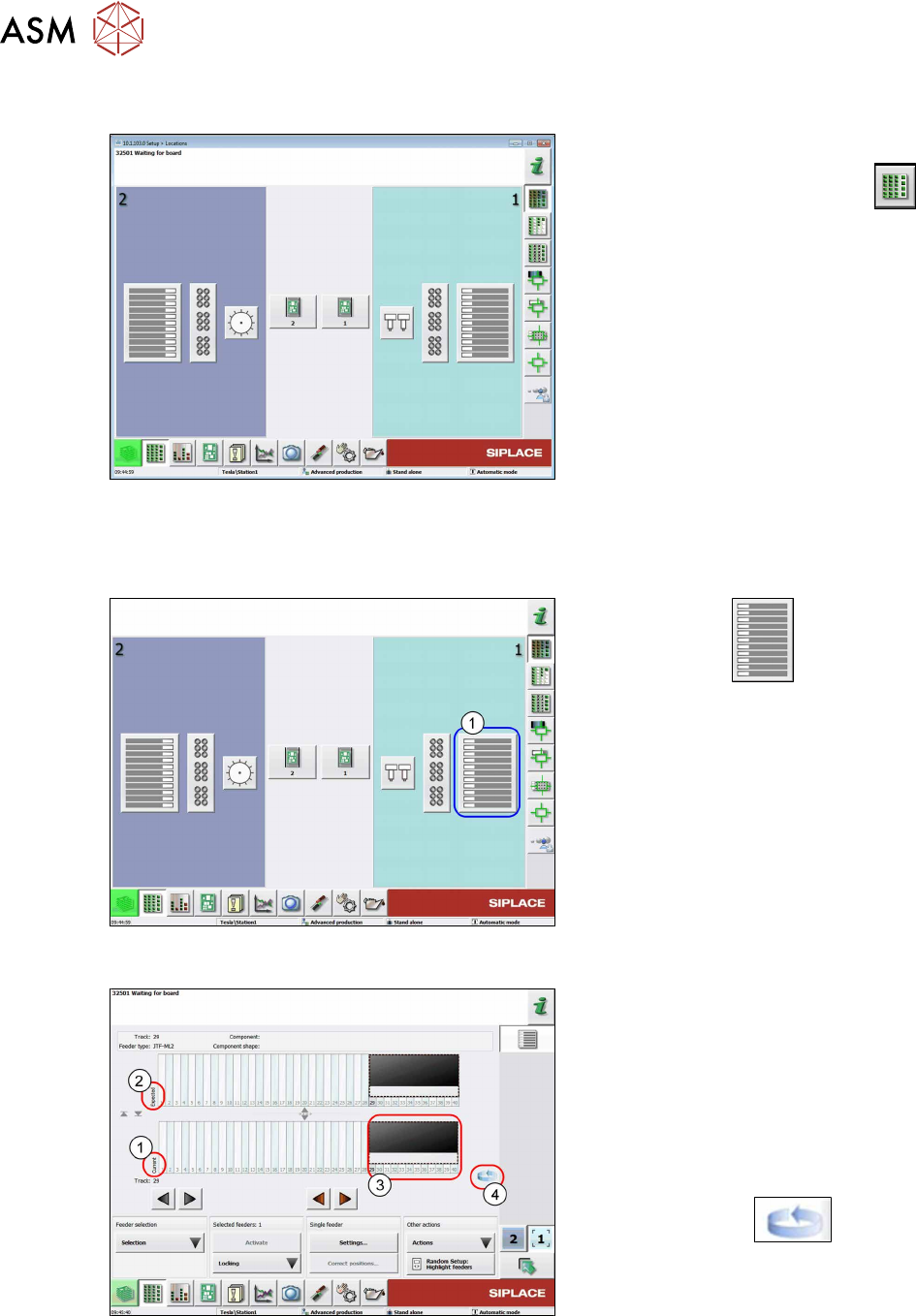

图139: 选择菜单（以 SIPLACETX2 为例）
► 选择
Display, check and set up feeders,
components and nozzles
菜单
以
显示相关料位的子视图。
5.3.3 在料位中选择 JEDEC 盘式供料器
图140: 选择料位
► 选择相关料位
(1)
以显示当前设
置的视图。
图141: 当前设置 - 已选择 1 号料位（以 SIPLACETX2 为
例）
1. 当前设置（当前设置的供料器）
2. 预期设置（SIPLACE Pro 预期的设置）
3. 料槽 29 上的 SIPLACEJTF‑ML2
4. “Change”按钮，用于切换至
Track
information
子菜单。
► 按“Change”按钮 以显示
Track
information
子菜单。
5 在贴片机上执行的任务
5.3 在工作站软件中操作 JEDEC 盘式供料器
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 261

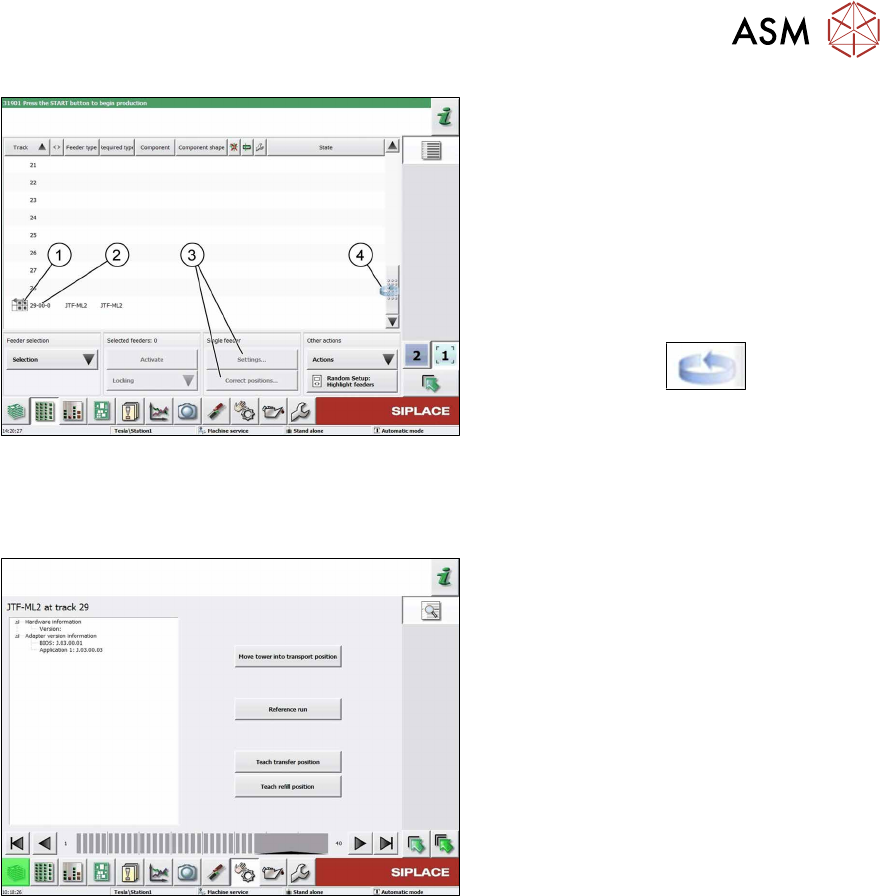

图142: 料槽信息 - 已选择料槽 29（以 SIPLACETX2 为例）
1. SIPLACEJTF‑ML2
2. SIPLACEJTF 供料器的缩写（可视化）
3. “Settings”菜单处于非活动状态，直至已
选择相关料槽（以蓝色突出显示）。
4. “Change”按钮，用于切换回
Current
setup
视图
► 按“Change”按钮 以显示
Current setup
子菜单。
5.3.4 SIPLACEJTF-ML2 — 其他功能
图143: SIPLACEJTF-ML2 — 其他功能
●
移动料盘塔至传送位置
从贴片机上卸下料盘塔之前，先将料盘
塔移入到停放位置。
●
回参考点
检查模块是否做好一般准备。
料盒将上下移动（进行视觉控制）。
如果遇到问题，将显示错误消息。
●
示教传送位置
当已将 SIPLACE JTF-ML2 的料盘塔或
传送导轨安装到贴片机后，需要再次示
教传送位置。
●
示教续料位置
如果料盒不能轻松地滑入到料盘塔中，
则重新示教续料位。
5 在贴片机上执行的任务
5.3 在工作站软件中操作 JEDEC 盘式供料器
262 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
5.3.5 JEDEC 盘式供料器设置

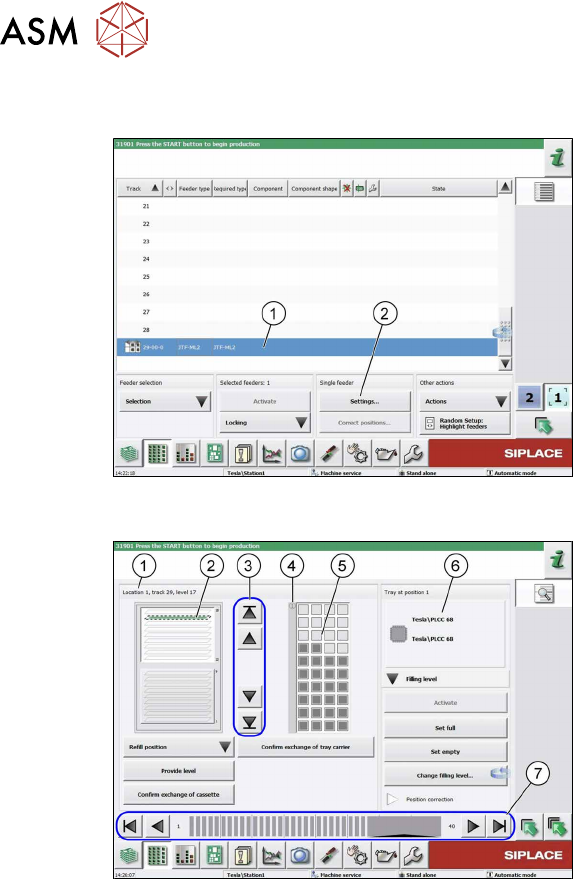

图144: 已突出显示料槽 11（以 SIPLACETX2 为例）
► 为相关料槽
(1)
选择 JEDEC 盘式供料
器。
ð 供料器以蓝色突出显示，且将启用此
供料器相应的“Settings”菜单
(2)
。
图145: JEDEC 盘式供料器设置
（以 SIPLACETX2 为例）
通过在
Single Feeder
菜单中选择
Settings
按钮即可显示此视图：
1. 选定的料盘被框住并显示为
Level 5
。
2. JEDEC 盘式供料器的料盘占用率
如果设置了元件，则料盘会显示为
绿
色
。
3. 料盘的选择按钮（也可以通过光标选
择）
4. 用于定向的位置 1
5. 显示当前占用率的选定料盘（料盘 5）
图片。
在此示例中，第一行已被拾取。（灰色
= 已占用，白色 = 空）
6. 有关当前处于进料位置的元件的信息。
7. 料位中的供料器（箭头键用于选择供料
器）
