7 Anhang
7.1 Auszüge aus der Serviceanleitung
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 87
7 Anhang
Für die Einstellungen und Kalibrierung der PPW und Pipettenstation, sowie Demontage und
Anschlüsse der FCU benutzen sie die entsprechenden Serviceanleitungen.
7.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.
weitere Informationen.
●
Serviceanleitung SIPLACE TX-Serie V1 [DE:00198149‑xx] [EN:00198150‑xx]
●
Serviceanleitung SIPLACE TX-Serie V2 [DE:00198538‑xx] [EN:00198539‑xx]
7.1.1 Feeder-Control-Unit (FCU) tauschen
Teile, Hilfsmittel und Werkzeug
●
X-FCU V2, TX-/X-Serie [03096377-xx]
Übersicht

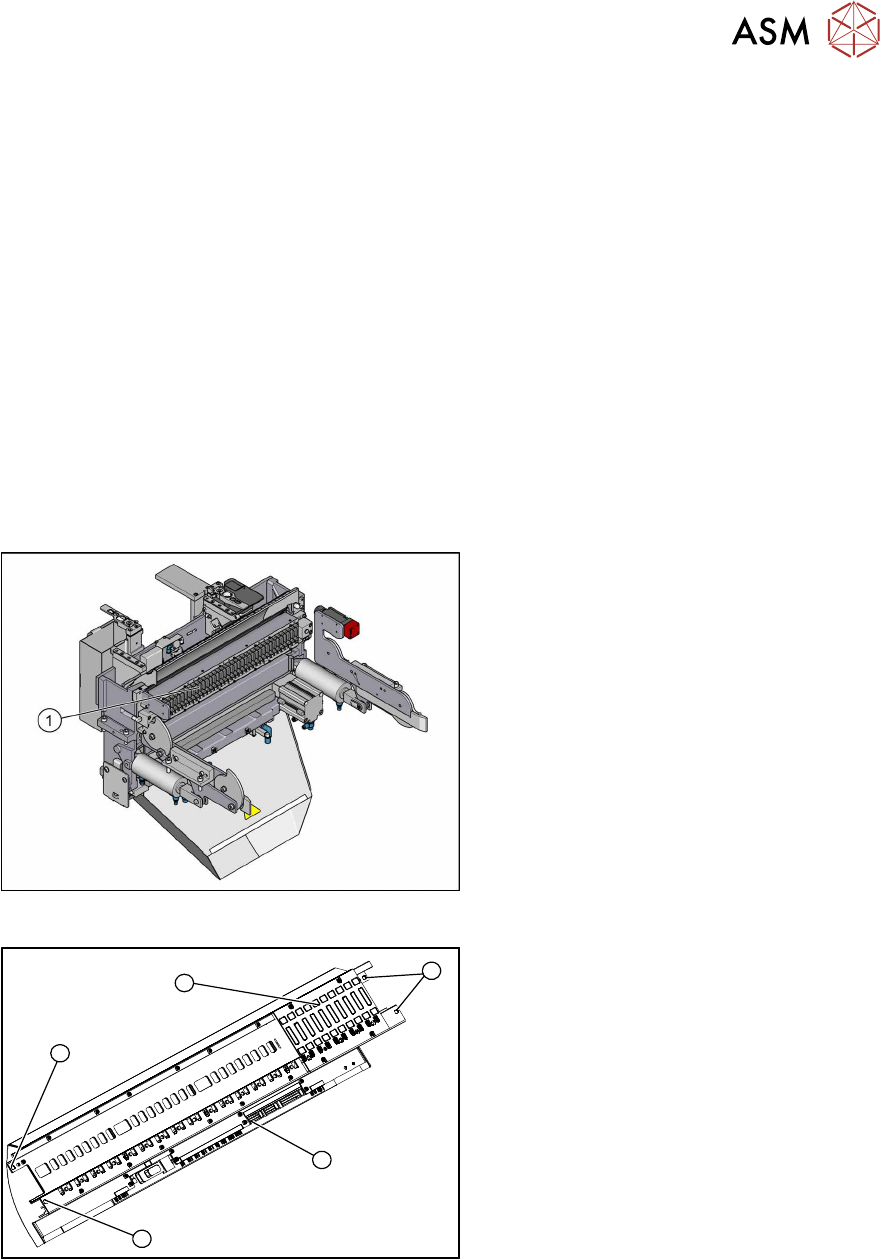

Abb.154: FCU am BE-Einzug (COTi)
1. Feeder-Control-Unit
Die Feeder-Control-Unit ist an den Stellplät-
zen im BE‑Einzug (COTi) montiert.
3
3
1
3
2
Abb.155: FCU Übersicht
1. FCU komplett
2. Klemmleiste
3. Befestigungsschrauben der FCU
Je nach Version sind es vier oder
sechs Befestigungsschrauben.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
► Bauen Sie die Förderer-Entriegelung aus.
7 Anhang
7.1 Auszüge aus der Serviceanleitung
88 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

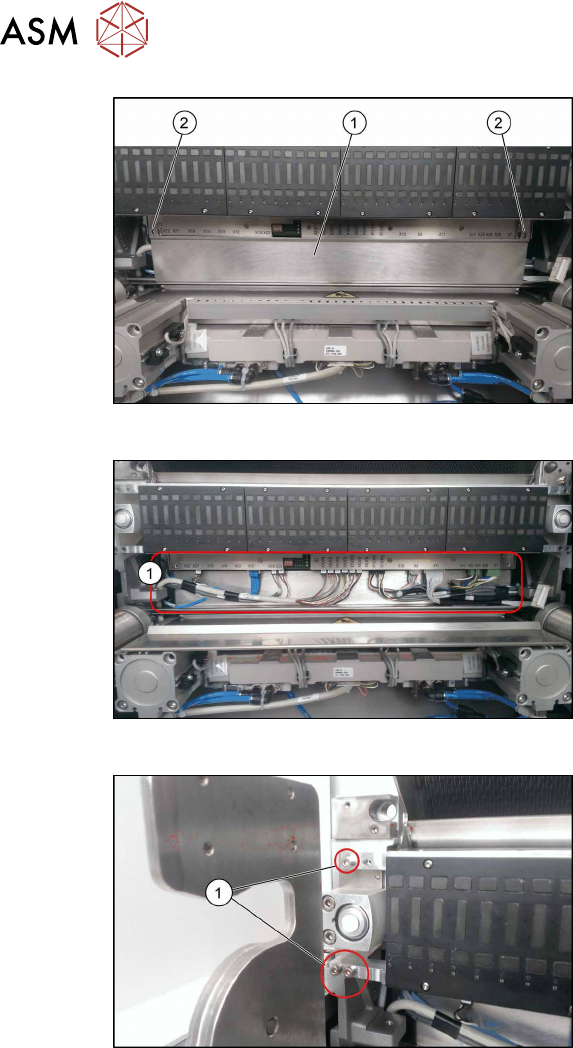

Abb.156: Abdeckblech der FCU
► Entfernen Sie die beiden Befestigungs-
schrauben(2) am Abdeckblech der
FCU(1).
Abb.157: Verbindungen
► Stecken Sie alle elektrischen
Anschlüsse von der Klemmleiste der
FCU ab.
Abb.158: Befestigungsschrauben
► Entfernen Sie die Befestigungs-
schrauben auf beiden Seiten der
FCU(1).
Je nach Version sind es vier oder
sechs Befestigungsschrauben.
► Hebeln Sie die FCU vorsichtig aus der Verstiftung heraus.
► Entfernen Sie die Erdungsklemme.
Einbau
► Stellen Sie die DIP-Schalter an der FCU ein.
7.1.1.1 "Platinenbeschreibung Feeder Control Unit (FCU)" [}89]
► Montieren Sie das Abdeckblech und die FCU.
► Legen Sie die Anschlusskabel in die Aussparung und schieben Sie die neue FCU vorsichtig
ein. Achten Sie darauf dass Sie keine Kabel quetschen.
► Ziehen Sie die Kabelenden unter der Klemmleiste heraus.
► Stecken Sie alle elektrischen Anschlüsse gem. der Beschriftung an der Klemmleiste an.
► Der weitere Einbau erfolgt in umgekehrter Reihenfolge.
7 Anhang
7.1 Auszüge aus der Serviceanleitung
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 89
7.1.1.1 Platinenbeschreibung Feeder Control Unit (FCU)
FCU 80 Mhz (V3)
●
X-FCU V3, X-Serie [03170613‑xx]

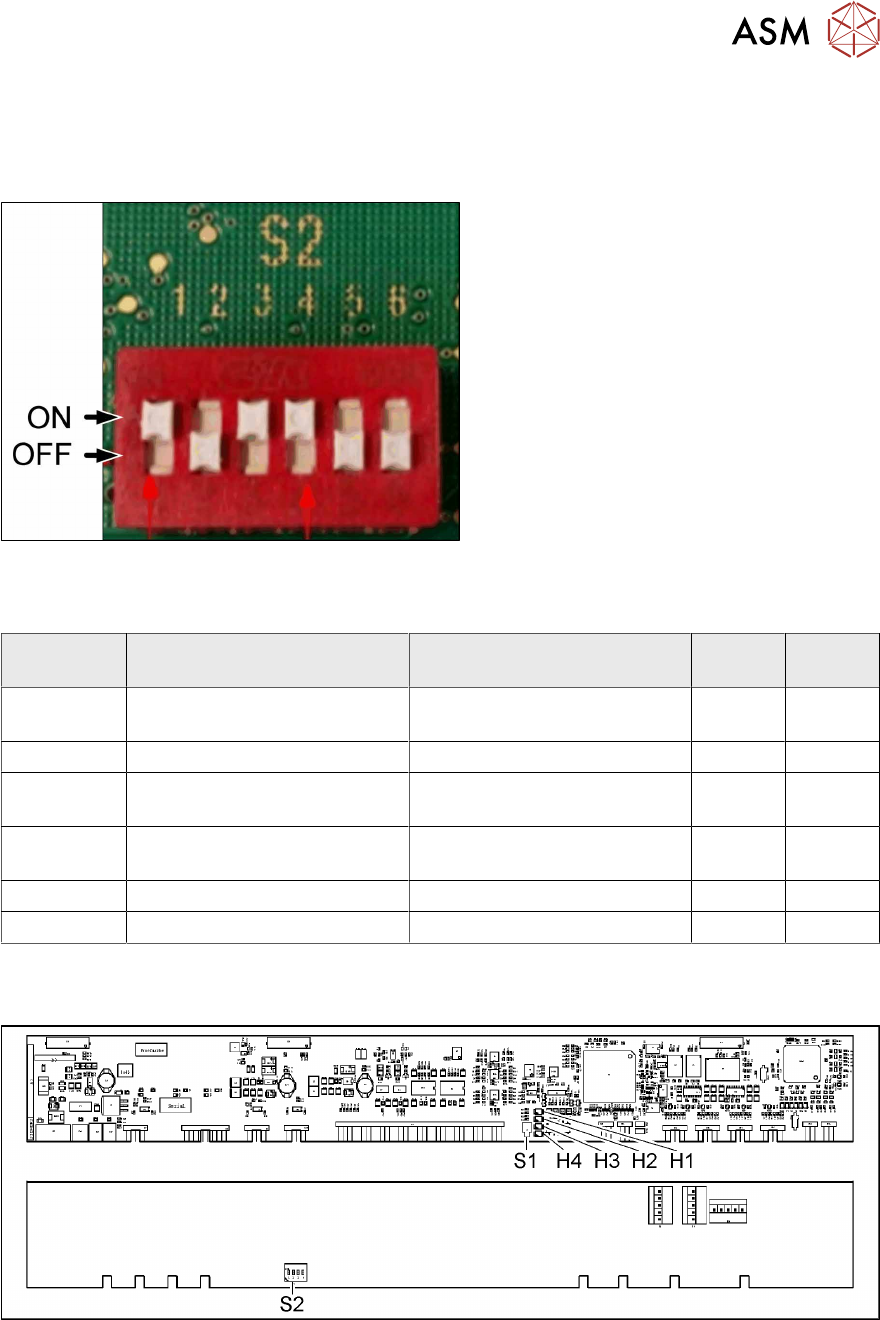

Abb.159: DIP-Schalter S2 (am Beispiel FCU 40fach)
► Stellen Sie den DIP-Schalter entspre-
chend Ihrer Konfiguration ein.
DIP-Schalter S2
S2 ON OFF FCU
40fach
FCU
60fach
S2-SW1 Testmodus für Abwurfbehälter
aus
Testmodus für Abwurfbehälter
an
ON ON
S2-SW2 60-fach-FCU 40-fach-FCU OFF ON
S2-SW3 Ohne Einzugsteuerung
Mit virtuellem Taster
Mit Einzugsteuerung
Ohne virtuellen Taster
ON ON
S2-SW4 Mit Gurtschneider und mit
PPW-Funktionalität
Ohne Gurtschneider und
PPW-Funktionalität
ON ON
S2-SW5 Nicht verwendet Nicht verwendet OFF ON
S2-SW6 Nicht verwendet Nicht verwendet OFF ON
FCU 40 Mhz
●
X-FCU V2, X-Serie [03096377-xx]
Abb.160: FCU-Platine
