7 附录
7.1 维修手册摘录
272 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
LED（拋料盒测试模式关闭 – S2.1 打开）[03059783-04]
LED 颜色 结果状态 信号名称 描述
H1、H2、H3、
H4
绿色 灯按顺序轮流亮
起
LED1、2、3、4 FCU 工作正常
H1、H2、H3、
H4
绿色 打开 LED1、2、3、4 eSW 应用程序缺失
H1、H2、H3、
H4
绿色 闪烁 LED1、2、3、4 FCU 错误，重新启动贴片
机或更换 FCU
LED（拋料盒测试模式打开 – S2.1 关闭） [03059783-04]
LED 颜色 结果状态 信号名称 描述
H1 或 H2 或 H3
或 H4
绿色 闪烁 LED1 或 2 或 3
或 4
未连接抛料盒 1 或 2 或 3
或 4 的传感器
H1 或 H2 或 H3
或 H4
绿色 关闭 LED1 或 2 或 3
或 4
已连接抛料盒 1 或 2 或 3
或 4 的传感器，但未插入
抛料盒
H1 或 H2 或 H3
或 H4
绿色 打开 LED1 或 2 或 3
或 4
已连接抛料盒 1 或 2 或 3
或 4 的传感器，但未插入
抛料盒
按钮 S1 [03059783-04]
按钮 结果状态 功能 描述
S1 关闭 重置 按下时
DIP 开关 S2 [03059783-04]
开关 结果状态 信号名称 描述
S2.1 开/关 FCU_ENV3 打开：抛料盒测试模式关闭
关闭：抛料盒测试模式打开
S2.2 关闭 FCU_ENV2 40 料槽 FCU
S2.3 开/关 FCU_ENV1 打开：无插件控制，有虚拟按钮
关闭：有插件控制，无虚拟按钮
S2.4 开/关 FCU_ENV0 打开：有料带割刀，有吸嘴交换器功能
关闭：无料带割刀，无吸嘴交换器功能
如果安装了“X-FCU / X 系列”[03059623-xx] 作为“COT 插件 X 系列”中“FCU X 系列”[03020068-xx]
的更换件，或者将其安装在“料车 SIPLACE X 的停靠站”中，则需要将 DIP 开关设置如下：
开关 结果状态 备注
S2.1 打开 拋料仓测试模式关闭
S2.2 关闭 用于 40 料槽 FCU
S2.3 关闭 COT 插件控制，有按钮/无按钮 GUI（虚拟）
S2.4 关闭 “HW 版本 6”，表示无料带割刀和吸嘴交换器功能
7 附录
7.1 维修手册摘录
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 273
7.1.2 吸嘴交换器设置
7.1.2.1 设置吸嘴交换器高度
部件、设备和工具
●
量尺
●
吸嘴交换器垫板 (0.3mm) [03021079-xx]
概览

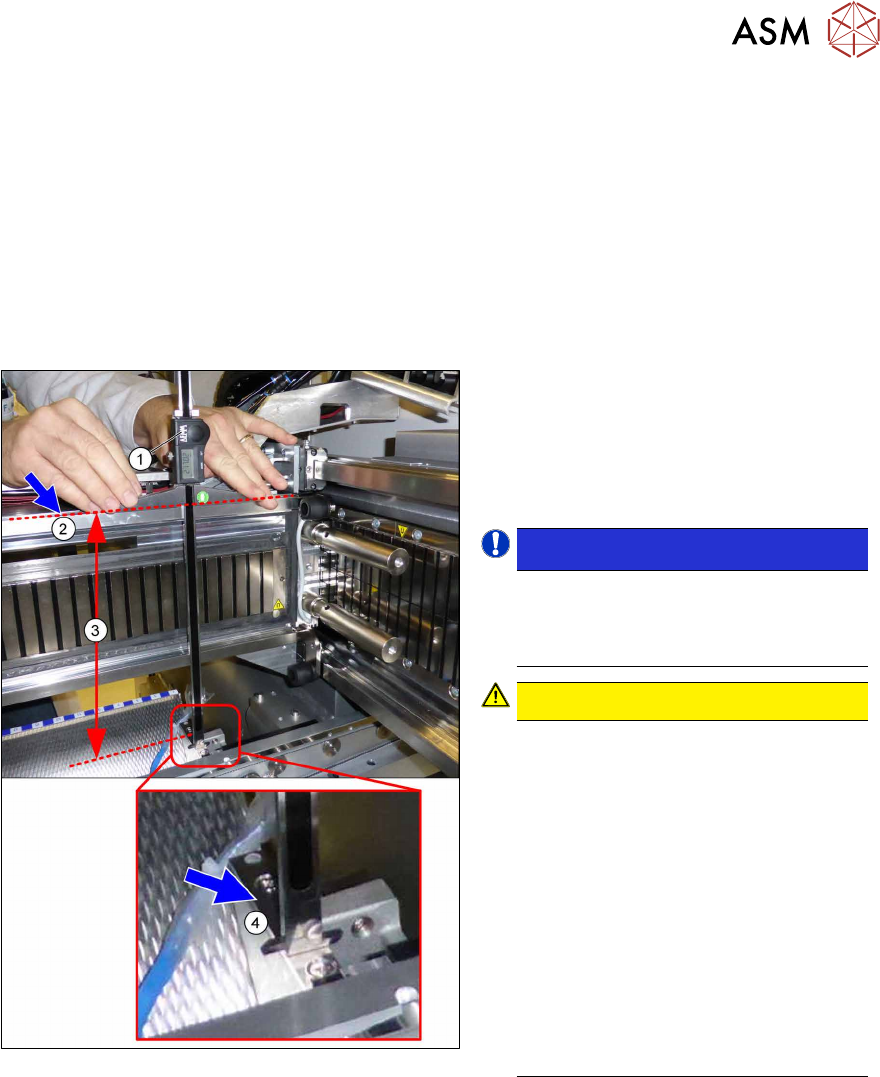

图160: 测量程序概述
1. 量尺
2. X 轴上部线性导轨顶部边缘
3. 要设置的值 (277 +/- 0.2 mm)
4. 吸嘴交换器接触表面
提示
或者，您可以测量至悬臂下导轨顶部边
缘的距离。这种情况下，距离应为
116.0+/‑0.2mm。
.
注意
仅与混合模式选项配套
如果适用，请观察混合模式选项的偏差
测量：
吸嘴交换器的安装高度
280.65 +/ 0.2 mm
X 轴上部线性导轨顶部边缘
或者
119.65 +/ 0.2 mm
从底部线性导轨的顶部边缘测得
另请参见装配说明手册“混合模式选项 -
SIPLACE TX2i”[00198536-xx]
.
7 附录
7.1 维修手册摘录
274 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
调整
危险
永久性强磁场
请遵守有关强磁场使用的安全说明部分中的安全指示。
► 拆下吸嘴交换器。
► 在执行以下内部测量期间，请确保量尺末端不紧靠磁条，因为这可能会刮伤磁条！
注意
强磁力
如有需要，用合适的塑料板隔在磁体和量尺之间。
► 将量尺
(1)
放在 X 轴上部线性导轨
(2)
的顶部边缘，测量与吸嘴交换器接触表面
(4)
之间的距离。
► 垂直握住量尺。
► 设置值
(3)
为
277+/‑0.2mm
。
（混合模式选项的偏差值，见上文。）
如有需要，可以通过取下或添加吸嘴交换器垫板来调节高度。
注意
有挤压危险！
切勿在底部放太多垫板。
► 校准吸嘴交换器的位置。
7.1.2.2 设置吸嘴站高度
部件、设备和工具
●
量尺
●
调节板：用于支撑吸嘴抛料装置 [03039514-xx]
设置
图161: 设置吸嘴站的高度
（以标准吸嘴站为例）
► 吸嘴站接触表面与悬臂上导轨顶部边缘
之间的距离
(1)
必须为
266.0+0.1/-0.3mm
。
您可能需要使用垫板调整此距离。
提示
或者，您可以测量至悬臂下导轨顶部边
缘的距离。这种情况下，距离应为
105.0+0.1/-0.3mm。
.
