7 Anhang 7.1 Auszüge aus der Serviceanleitung 94 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

100%1 / 278
7 Anhang
7.1 Auszüge aus der Serviceanleitung
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 93
7.1.2.3 Jumper am Pipettenwechsler
Übersicht

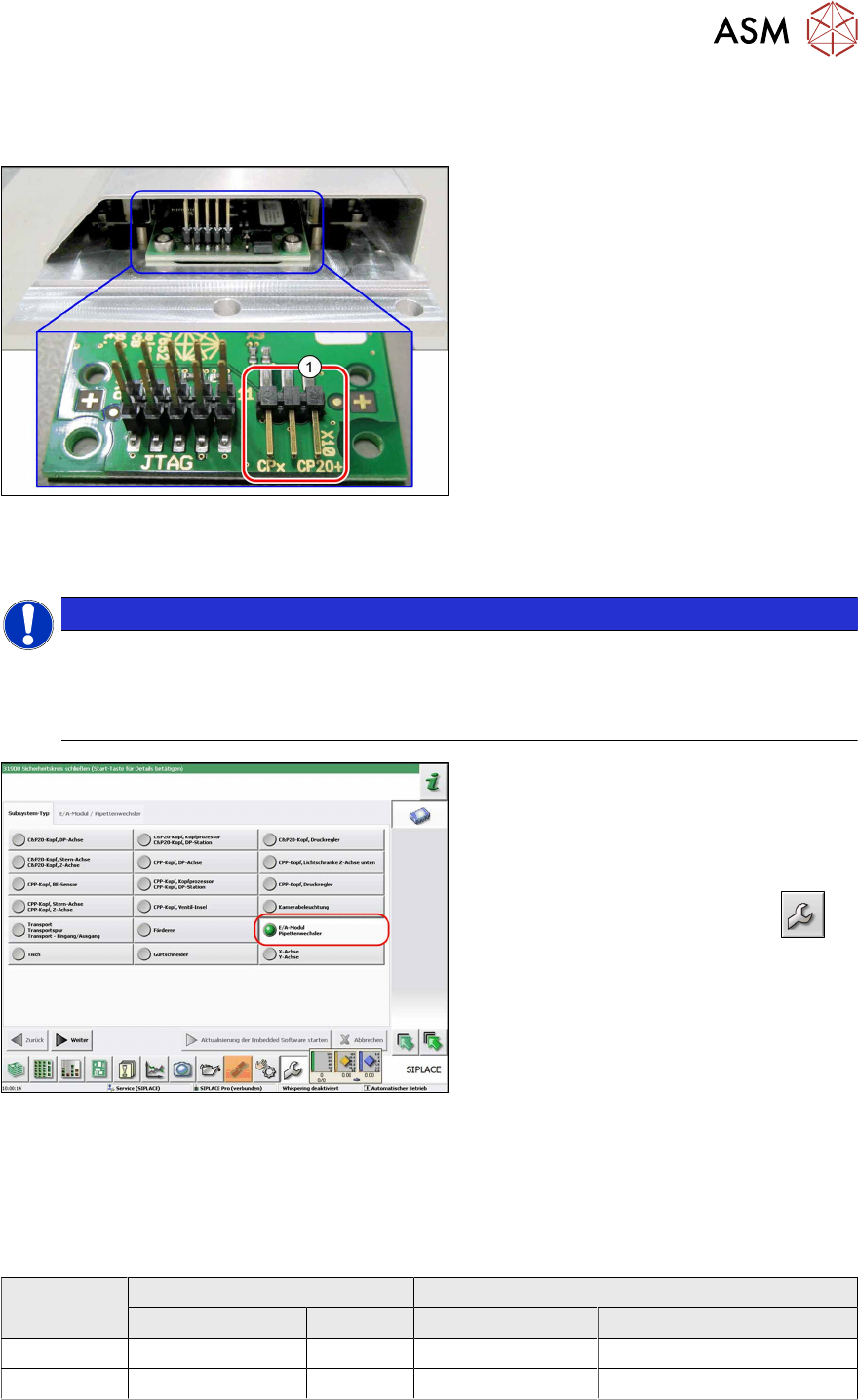

Abb.163: Jumper am Pipettenwechsler
1. Jumper X10
An folgenden Pipettenwechslern muss der
Jumper X10 eingestellt werden:
Pipettenwechsler Grundaufbau
CPx ‑ kurz [03147925‑xx]
(ersetzt [03103649‑xx], [03062463‑xx])
Pipettenwechsler Grundaufbau
CPx – lang [03147324-xx]
Pipettenwechsler Grundaufbau
CPx – lang [03103514-xx]
Vorbereitung
HINWEIS
Vor dem Einbau
Bauartbedingt muss die Einstellung vor dem Einbau in die Maschine erfolgen.
Wird der neue Pipettenwechsler als Ersatzteil in eine Maschine mit EA-Modul-Ansteu-
erung eingebaut, dann muss der Jumper immer auf Pin 1-2 umgesteckt werden.
Abb.164: EA-Modul-Ansteuerung prüfen
Um zu Überprüfen, ob eine Maschine mit
EA-Modul-Ansteuerung vorliegt gehen Sie
wie folgt vor:
Wechseln Sie in die Bedienebene Ser-
vice.
Klicken Sie auf die Schaltfläche
.
Klicken Sie auf die Schaltfläche
Embedded Software.
Klicken Sie auf die Schaltfläche Sub-
system aktualisieren.
Ist eine EA-Modul-Ansteuerung vorhan-
den, dann steht bei E/A-Modul der Ein-
trag Pipettenwechsler.
Einstellung
Stellen Sie am Jumper den korrekten Wert abhängig von Kopftyp, Software und Ansteuer-
methode ein.
Jumper X10
Kopf SW <= 706.x SW >= 707.x
E/A-Controller XFCU E/A-Controller XFCU
CPx, DLM 1-2 1-2 1-2 2-3
C&P20P --- --- --- 2-3 (Werkseinstellung)
7 Anhang
7.1 Auszüge aus der Serviceanleitung
94 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
