4 设置与调试 4.2 改造 SIPLACE TX 系列贴片机 230 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 图79: 钩住料盘塔 ► 使用 SIPLACE JTF‑ML2 适配器上的挂 钩钩住料盘塔。 螺栓 (1) 必须位于挂钩 (2) 处。 图80: 拧紧料盘塔 …
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 229

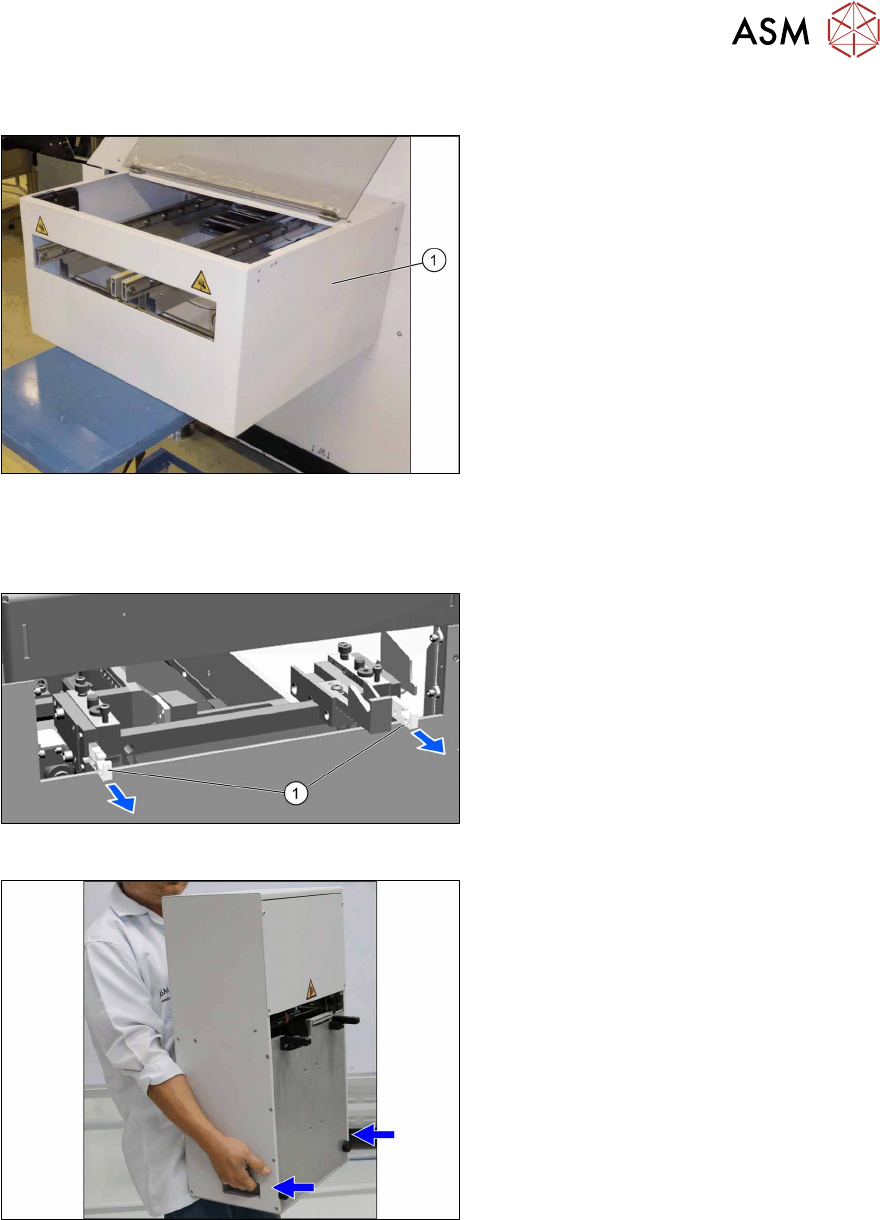

4.2.5.6 安装输出传送导轨扩展部件
图77: 安装输出传送导轨扩展部件
► 安装输出传送导轨扩展部件。为此，请
阅读组装说明“输入和输出传送导轨扩展
部件 SIPLACE TX”[00198141‑xx]。
4.2.5.7 安装料盘塔
拉出挂钩
► 拉出 SIPLACE JTF‑ML2 适配器处的两
个挂钩
(1)
。
图78: 托住料盘塔
► 如下所示，通过两个把手托住 SIPLACE
JTF‑ML2。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
230 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

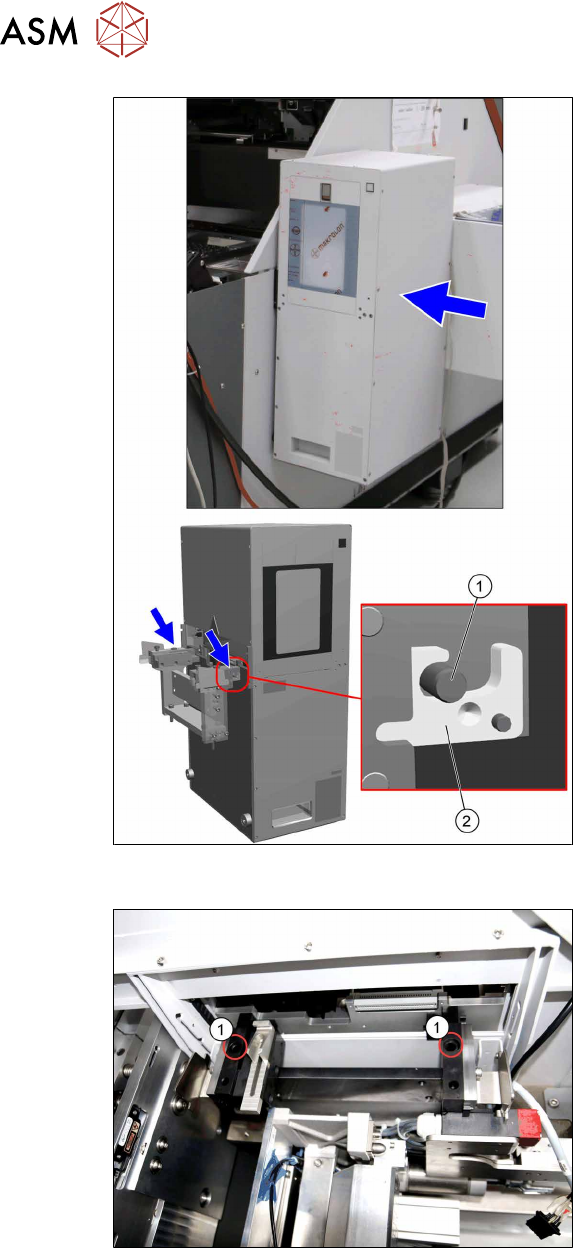

图79: 钩住料盘塔
► 使用 SIPLACE JTF‑ML2 适配器上的挂
钩钩住料盘塔。
螺栓
(1)
必须位于挂钩
(2)
处。
图80: 拧紧料盘塔
► 使用两颗螺丝
(1)
(ISO7379 -
10x25-12.9) 将料盘塔紧固到 SIPLACE
JTF‑ML2 适配器上。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 231

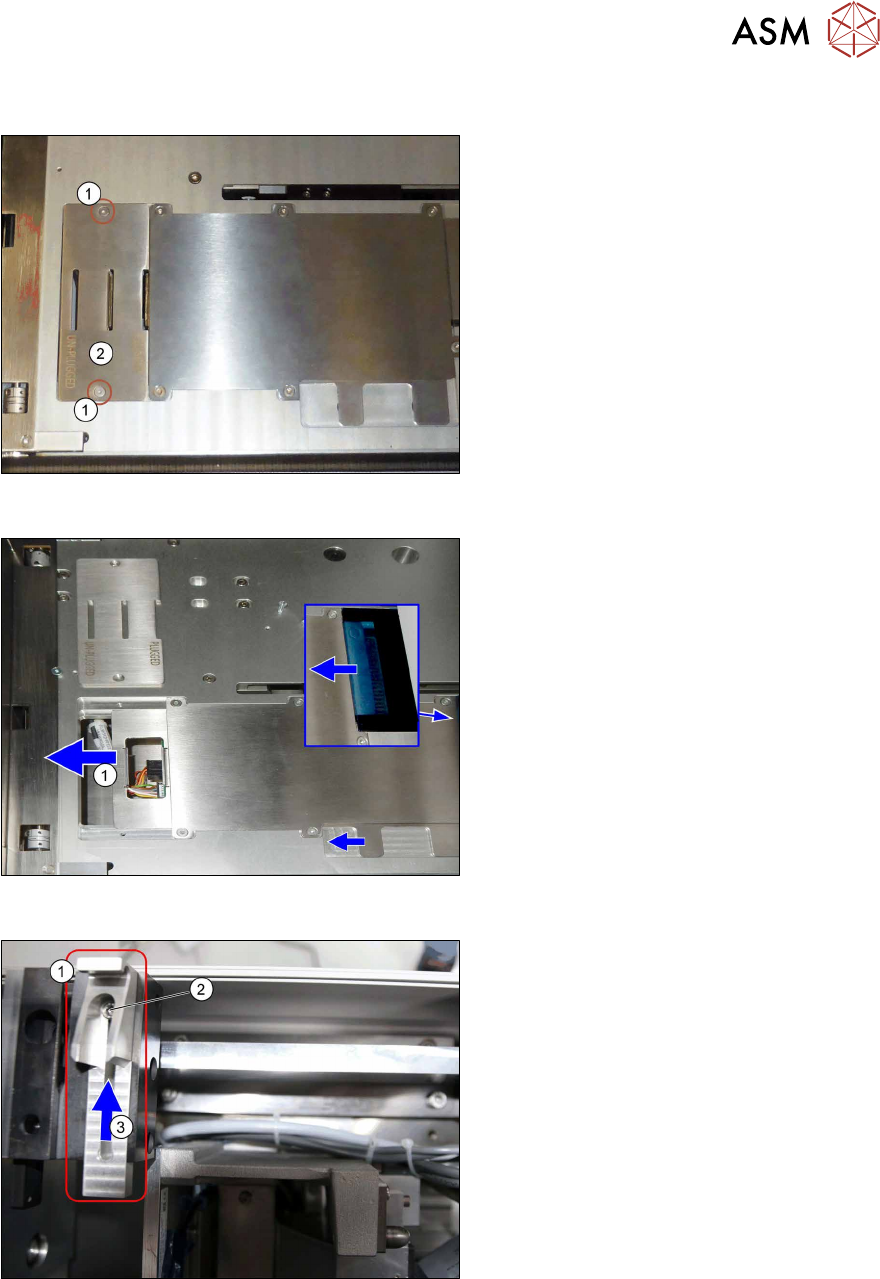

4.2.5.8 安装传送导轨
图81: 安装传送导轨 1
► 检查是否已经卸下螺丝
(1)
和保护
盖
(2)
。
如果没有卸下，则卸下螺丝和保护盖。
图82: 安装传送导轨 2
► 检查板
(1)
是否已移至左边。
如果没有，则将板向左推到顶。
图83: 安装传送导轨 3
► 拧下传送导轨枢轴
(1)
上的螺丝
(2)
。
►
(3)
将传送导轨枢轴推向料盘塔，直到推
到末端为止。
► 拧紧螺丝
(2)
。
