5 在贴片机上执行的任务
5.2 任务：操作供料器
256 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

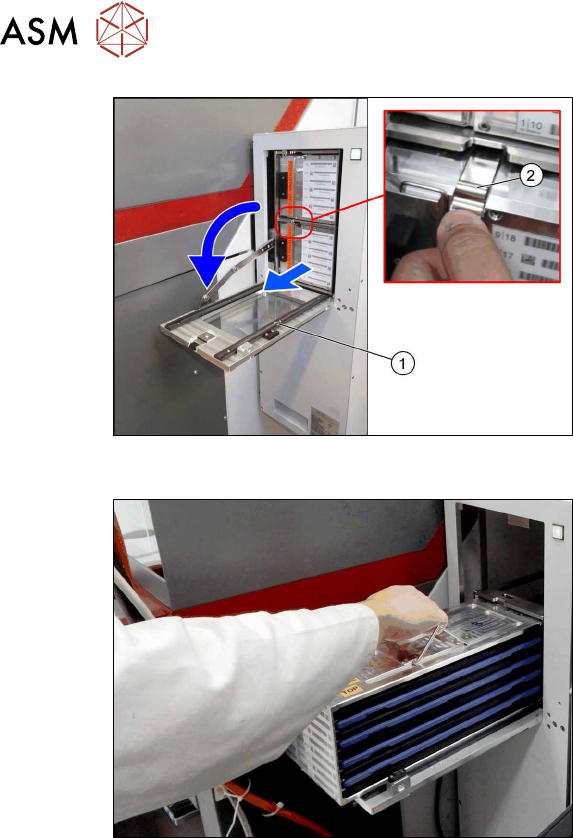

图130: 打开安全门
► 当提升装置达到续料位后立即打开安全
门
(1)
。
► 向下按弹簧
(2)
，将料盒拉出来放在导轨
上。
图131: 取下料盒
► 使用运输锁和方向锁固定料盘。
► 将料盒提离导轨。水平拿住料盒并将其
放到稳定的表面上。
5 在贴片机上执行的任务
5.2 任务：操作供料器
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 257
5.2.5 将料盒插入到 SIPLACE JTF-ML2 中
图132: 将料盒移入到续料位
► 单击
Refill position
和
Quit refill
position
。
图133: 插入料盒
注意
避免元件跳动
料盒插入不正确或突然插入可能会导致
元件跳动。
提起和拿住料盒时料盒要始终保持水
平。
.
► 打开安全门
(1)
。
► 将料盒放到安全门内侧的导轨
(2)
上。
弹簧
(3)
必须朝外。
5 在贴片机上执行的任务
5.2 任务：操作供料器
258 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图134: 解锁运输锁
► 解锁运输锁。
► 确保方向锁位于“open”（打开）位置。
图135: 插入料盒
► 完全按下弹簧
(1)
。
► 小心地将料盒
(2)
推入料盘塔中。
避免突然移动，以免组件出现跳动。
► 释放弹簧
(3)
。
► 关闭安全门。
图136: 将料盒移入到续料位
► 单击
Refill position
和
Quit refill
position
。
ð SIPLACE JTF‑ML2 准备就绪，可以
重新运行。
