4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
60 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.14 Übergabeposition teachen
Wird der Turm oder der Transport des SIPLACE JTF-ML2 eingebaut muss anschließend die Über-
gabeposition neu geteacht werden.

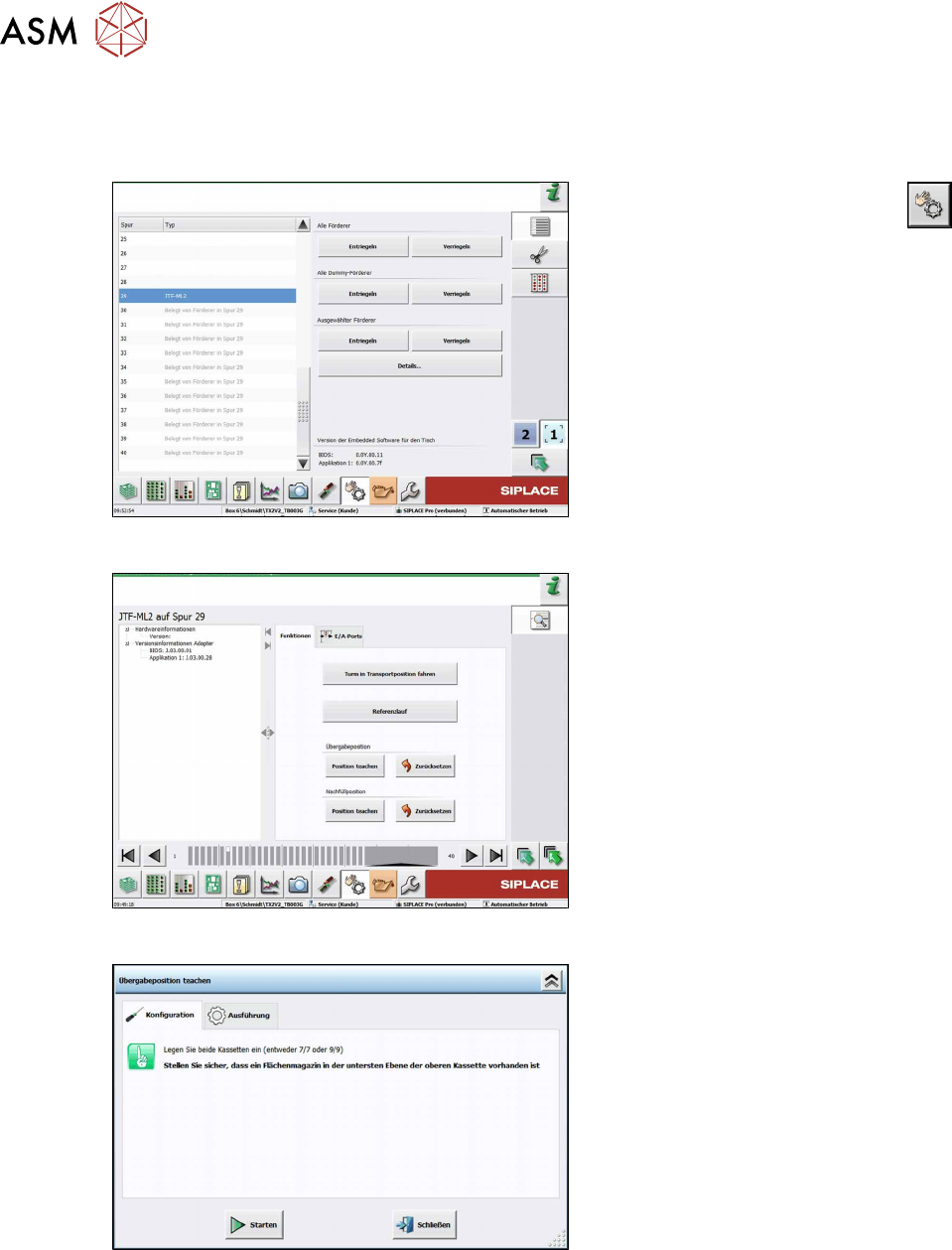

Abb.101: Übergabeposition teachen 1
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Stell-
platz 1.
► Wählen Sie Spur 29.
► Klicken Sie auf die Schaltfläche
Details….
Abb.102: Übergabeposition teachen 2
► Wählen Sie den Reiter Funktionen.
► Klicken Sie unter Übergabeposition
auf die Schaltfläche Position teachen.
Abb.103: Übergabeposition teachen 3
► Legen Sie zwei Kassetten in den
SIPLACE JTF‑ML2 ein.
Stellen Sie sicher, dass in der untersten
Ebene der oberen Kassette ein Flächen-
magazin vorhanden ist.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 61

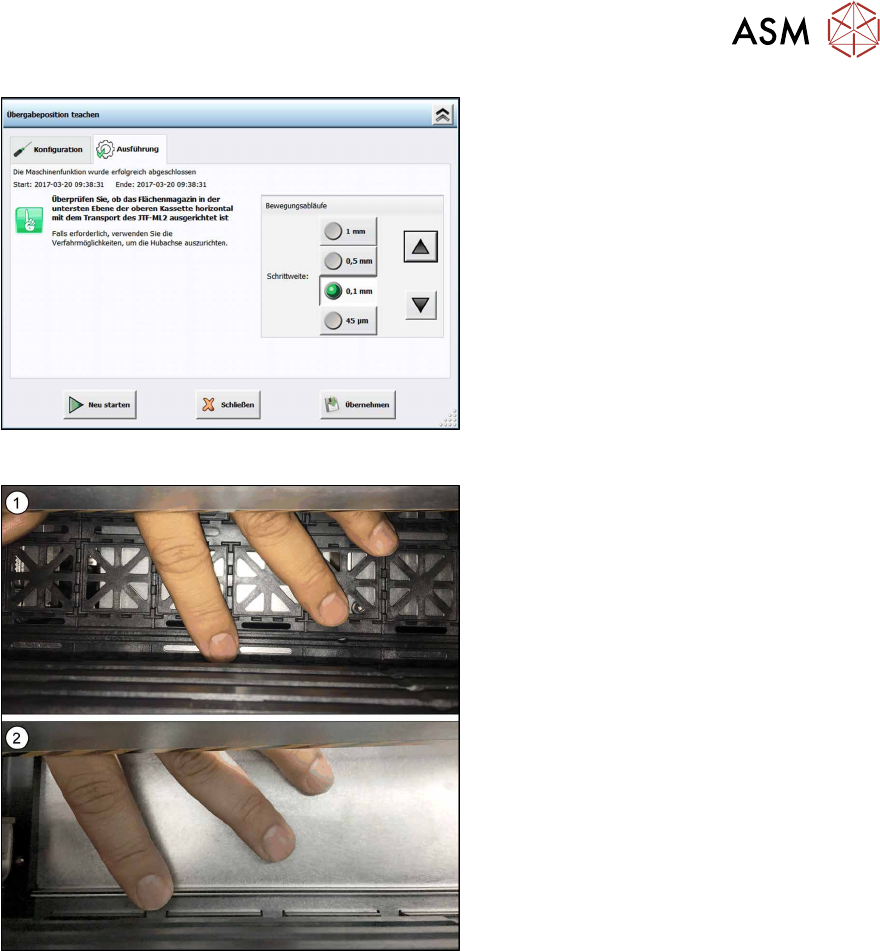

Abb.104: Übergabeposition teachen 4
► Überprüfen Sie, ob das Flächenmaga-
zin in der untersten Ebene der oberen
Kassette horizontal mit dem Transport
des SIPLACE JTF-ML2 ausgerichtet
ist.
Verwenden Sie die Pfeiltasten, um
Transport und Turm aufeinander aus-
zurichten.
Abb.105: Übergabeposition einstellen
► Ertasten Sie mit dem Finger die
Nivellierung und stellen Sie diese
entsprechend ein.
Sie dürfen ein JEDEC Tray(1) oder ein
Cookie Tray(2) verwenden.
► Klicken Sie auf die Schaltfläche
Übernehmen, um die neue
Übergabeposition zu speichern.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
62 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.15 Nachfüllposition teachen
Kann eine Kassette nicht sauber in den Turm geschoben werden, muss die Nachfüllposition neu
geteacht werden.

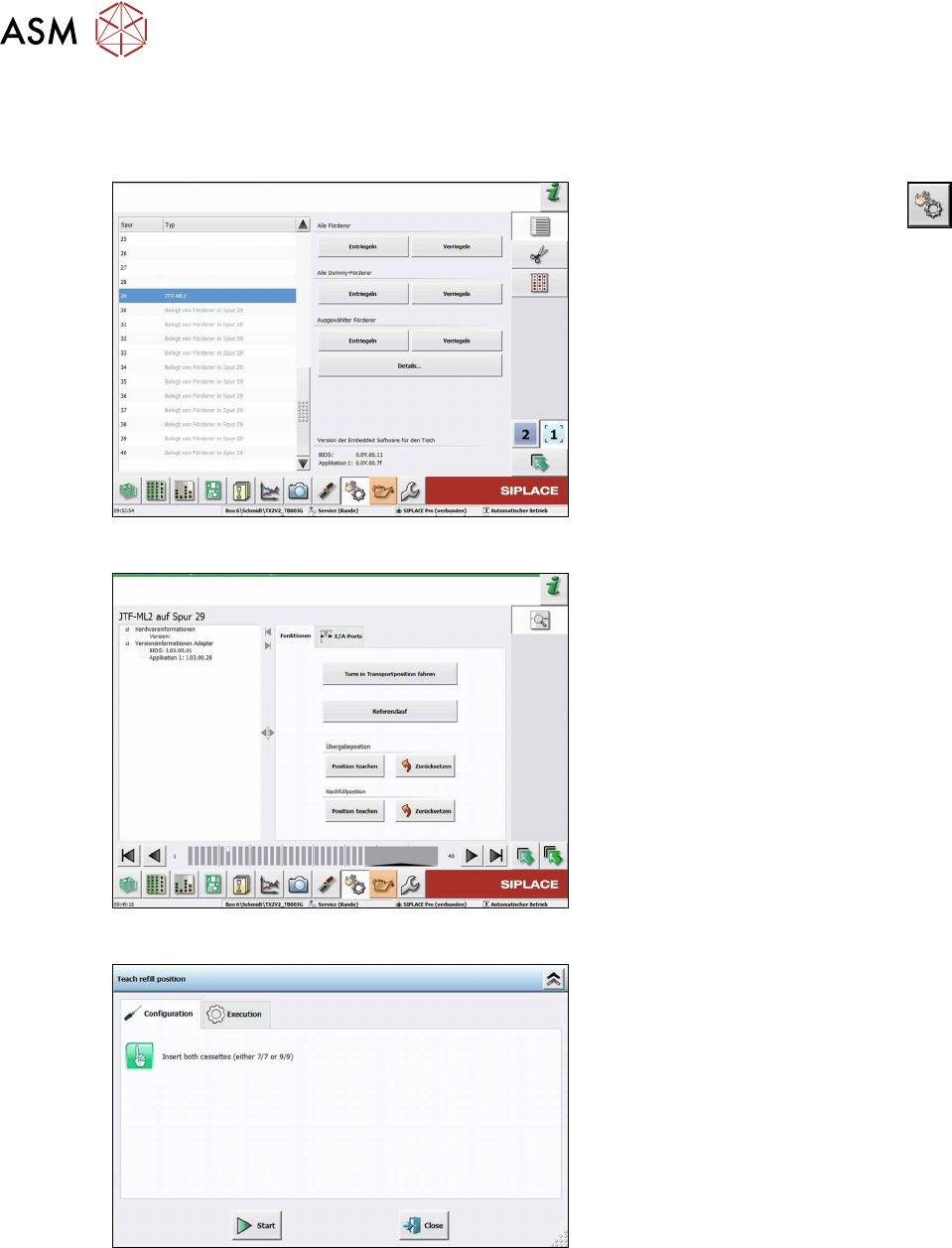

Abb.106: Nachfüllposition teachen 1
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Stell-
platz 1.
► Wählen Sie Spur 29.
► Klicken Sie auf die Schaltfläche
Details….
Abb.107: Nachfüllposition teachen 2
► Wählen Sie den Reiter Funktionen.
► Klicken Sie unter Nachfüllposition auf
die Schaltfläche Position teachen.
Abb.108: Nachfüllposition teachen 3
► Legen Sie zwei Kassetten in den
SIPLACE JTF‑ML2 ein. Die Kassetten
müssen vom gleichen Typ sein (7 oder
9 Fächer).
