4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 213

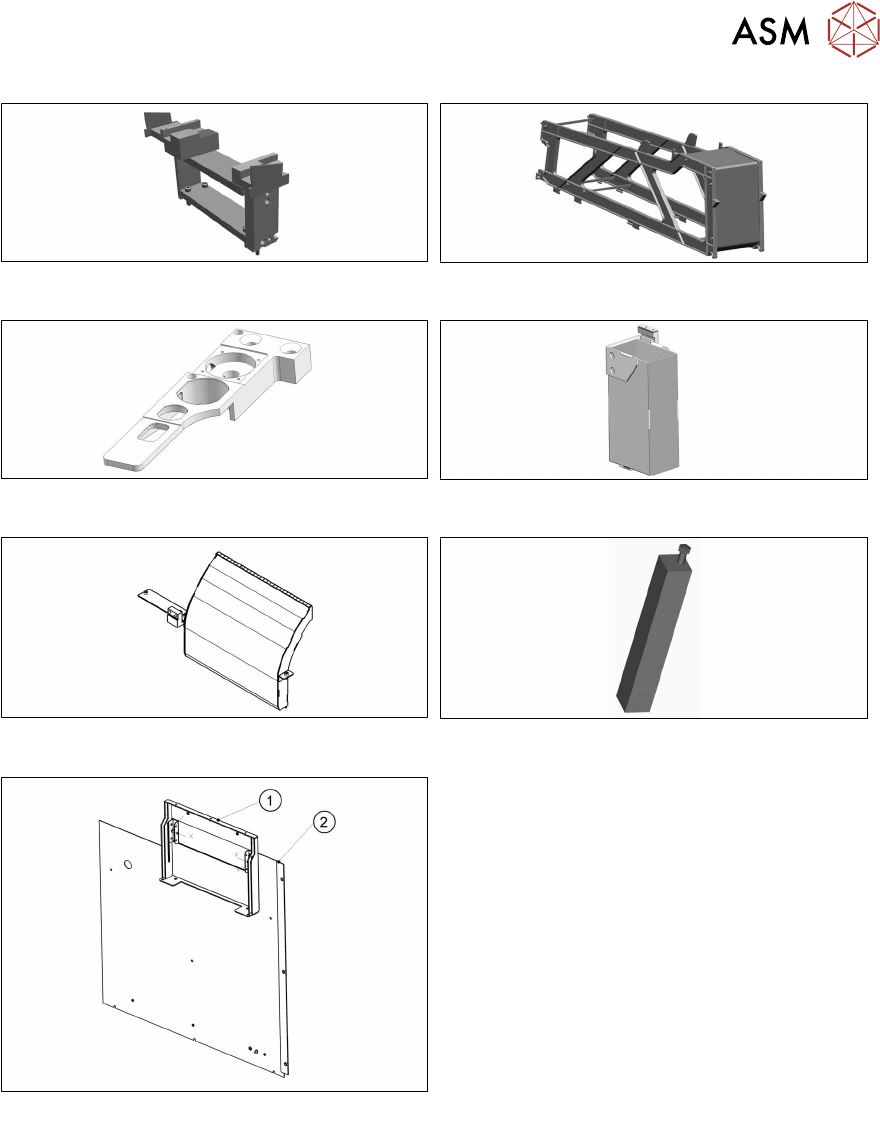

图25: SIPLACE JTF-ML2 适配器
图26: 12 料槽仿真供料器
图27: 吸嘴工作站。IC 照相机 V1（可选）
图28: 抛料仓
图29: 空带管道，短 SIPLACE TX 组件
图30: SIPLACE TX-JTF 安装支架组件
图31: 用于 SIPLACE JTF-ML/ML2 系列的保护盖组件
用于 SIPLACE JTF-ML/ML2 系列的保护盖组件
包括：
1. 用于 SIPLACE JTF-ML/ML2 系列的 1 号料
位支撑框架组件
2. 用于 TX 系列的 1 号料位输出端保护盖组件
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
214 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

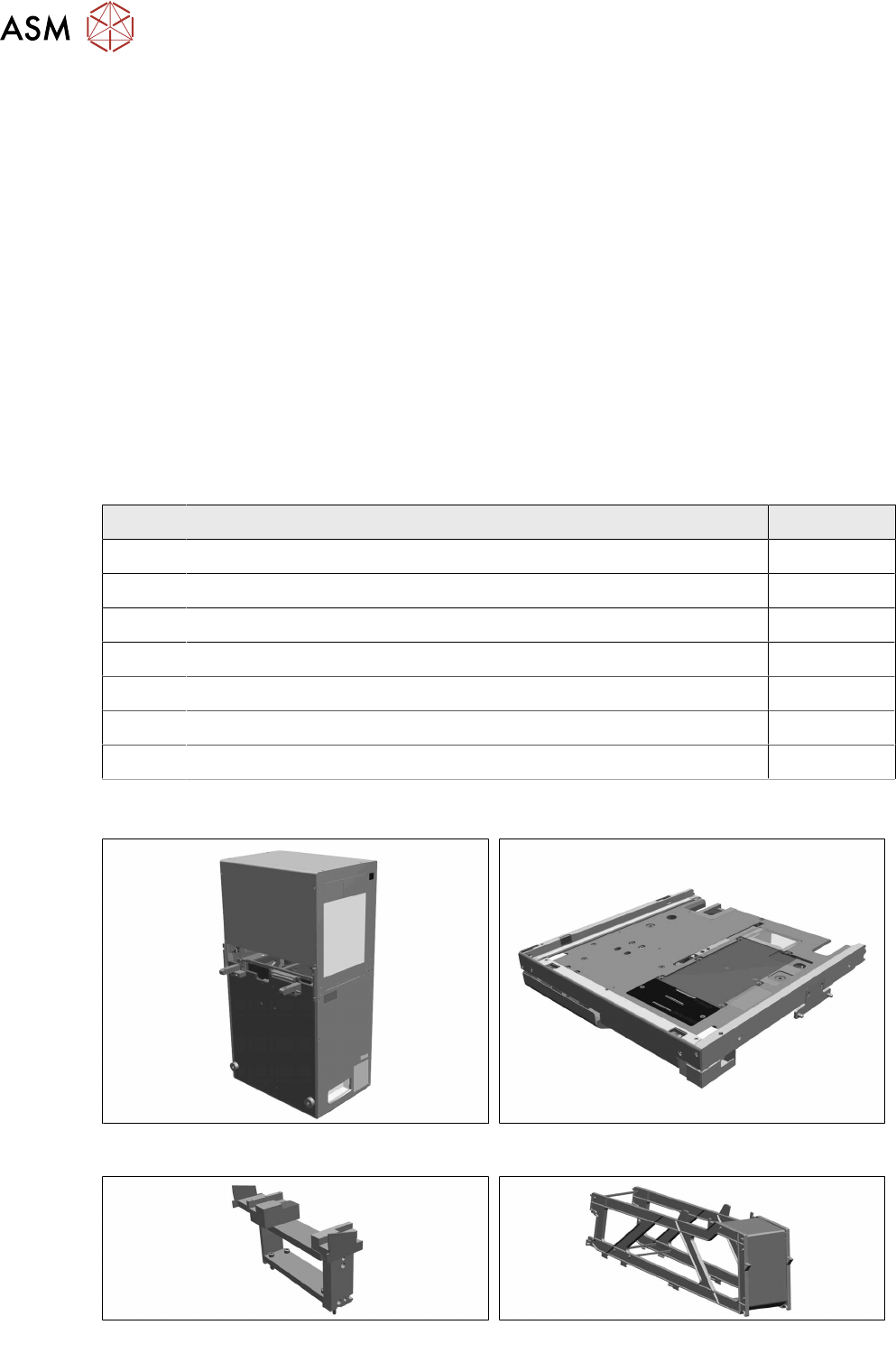

4.2.2 用于改造 SIPLACE TX 系列 V2 的供货范围
改造 SIPLACE TX 系列 V2 所需的部件如下所示：
●
SIPLACE JTF-ML2（盘式供料器模块）[00588116‑xx]
●
SIPLACE JTF-ML 转换料台 [00588112‑xx]
●
吸嘴站适配器组件 SIPLACE TX V2 [03169973-xx]。如果安装了 CPP 贴片头和带喷嘴站的大
型抛料仓，则必须配备此组件。
●
SIPLACE JTF-ML2 (SIPLACE TX V2) 的组件套件 [00588128‑xx]
SIPLACE TX V2 所需的其他部件：
●
SIPLACE JTF-M 料盘载板 [03110222Sxx]
●
如果您需要将 JTF ML2 安装到带 CPP 贴片头的 SIPLACE TX V2 上，则须另外订购“抛料仓/吸
嘴站 IC 摄像机 V2”[03162806-xx]和“吸嘴站 CPx cpl. / JTF3 M SX4a”[03106821-xx]！
SIPLACE JTF-ML2 (SIPLACE TX V2) 的组件套件
数量 说明 部件号
1 SIPLACE JTF-ML2 适配器，用于 SIPLACE TX 系列贴片机 03129004- xx
1 空带管道，短 TX 组件 03121376- xx
1 TX/JTF 系列安装支架 03136824- xx
1 JTF cpl. TX V2 保护盖 03149911- xx
1 12 料槽仿真供料器 03154408- xx
1 电缆：JTF Power 和 24V_S 03147684- xx
1 电缆：JTF CAN 03147687- xx
4.2.2.1 部件概览
图32: SIPLACE JTF-ML2 料盘塔
图33: SIPLACE JTF-ML2 传送导轨
图34: SIPLACE JTF-ML2 适配器
图35: 12 料槽仿真供料器
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 215
图36: 吸嘴工作站。IC 照相机 V2（可选）
图37: 抛料仓
图38: 空带管道，短 SIPLACE TX 组件
图39: SIPLACE TX-JTF 安装支架组件
图40: 用于 SIPLACE JTF-ML/ML2 系列的保护盖组件
用于 SIPLACE JTF-ML/ML2 系列的保护盖组件
包括：
1. 用于 SIPLACE JTF-ML/ML2 系列的 1 号料
位支撑框架组件
2. 用于 TX 系列的 1 号料位输出端保护盖组件
4.2.3 所需的工具和设备
●
标准工具
●
建议：内六角扳手扩展件，棘轮扳手
●
锤子
●
打孔器
●
测隙规
●
皮带张力测量装置 [00326015‑xx]
●
乙醇异丙醇 - 可以使用 IPA（异丙醇）作为替代品。
●
无绒清洁布 [03082092‑xx]
●
起吊小车
●
另一人
●
组装说明“SIPLACE TX 输入/输出传送导轨的扩展部件”[00198141‑xx]
4.2.4 所需工作时间
包括输出传送导轨扩展部件在内的整个安装过程大约需要 4 个小时。
