5 在贴片机上执行的任务 5.1 显示装置 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 251 5 在贴片机上执行的任务 本章包括若干个可以帮助您在 SIPLACE 生产线上完成日常作业的主题。例如，通过本章内容，您可 以了解到能够最大程度减少停机的预防性措施，从而在生产过程中最大…
4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
250 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
5 在贴片机上执行的任务
5.1 显示装置
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 251
5 在贴片机上执行的任务
本章包括若干个可以帮助您在 SIPLACE 生产线上完成日常作业的主题。例如，通过本章内容，您可
以了解到能够最大程度减少停机的预防性措施，从而在生产过程中最大限度地提高 SIPLACE 生产线
的效率。
5.1 显示装置

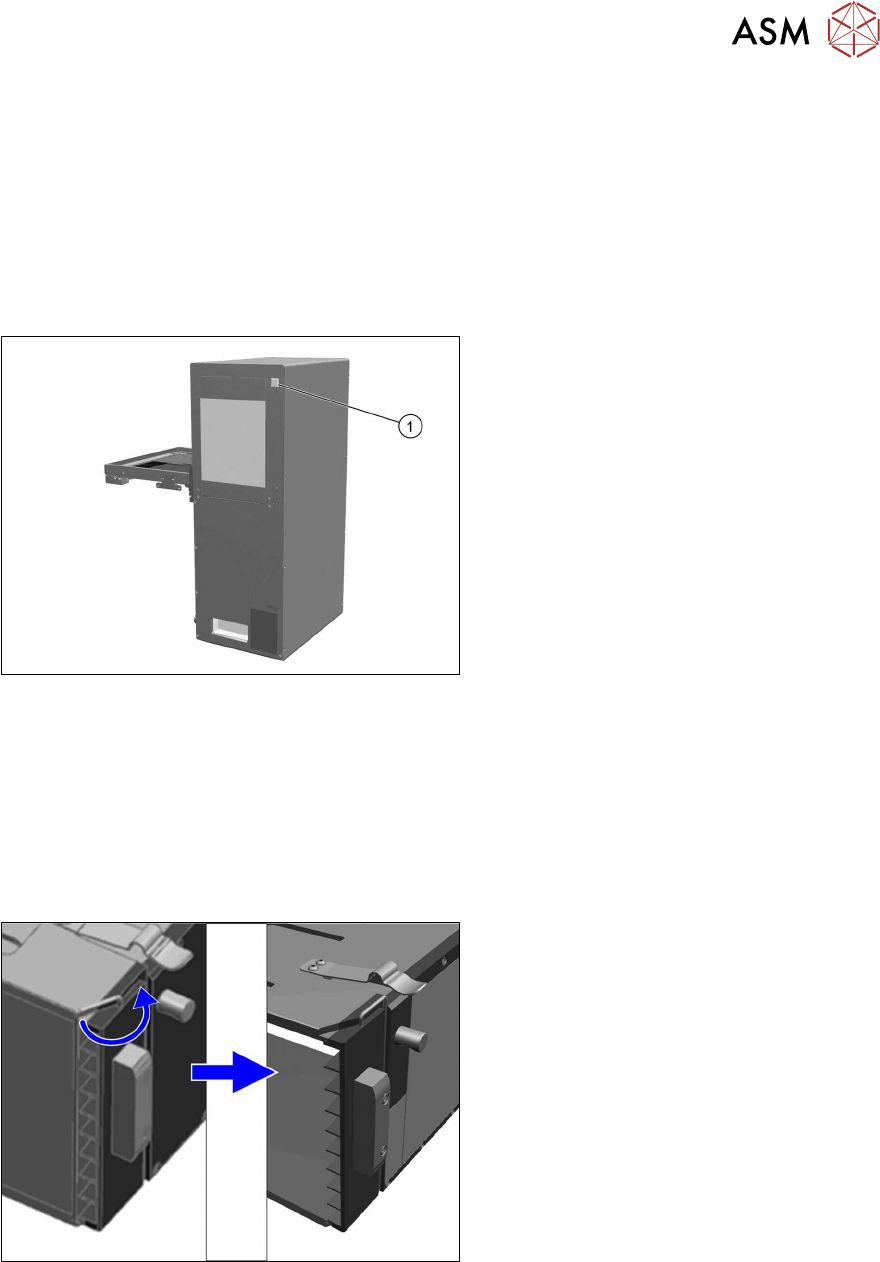

图117: LED 显示
1. LED 指示器
绿色
= 准备就绪，可以运行
红色
= 错误
5.2 任务：操作供料器
5.2.1 锁定和解锁运输锁
解锁运输锁
图118: 解锁运输锁
要解锁运输锁，请按如下步骤操作：
► 稍微提起挂钩并将其侧向转动。
5 在贴片机上执行的任务
5.2 任务：操作供料器
252 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
锁定运输锁

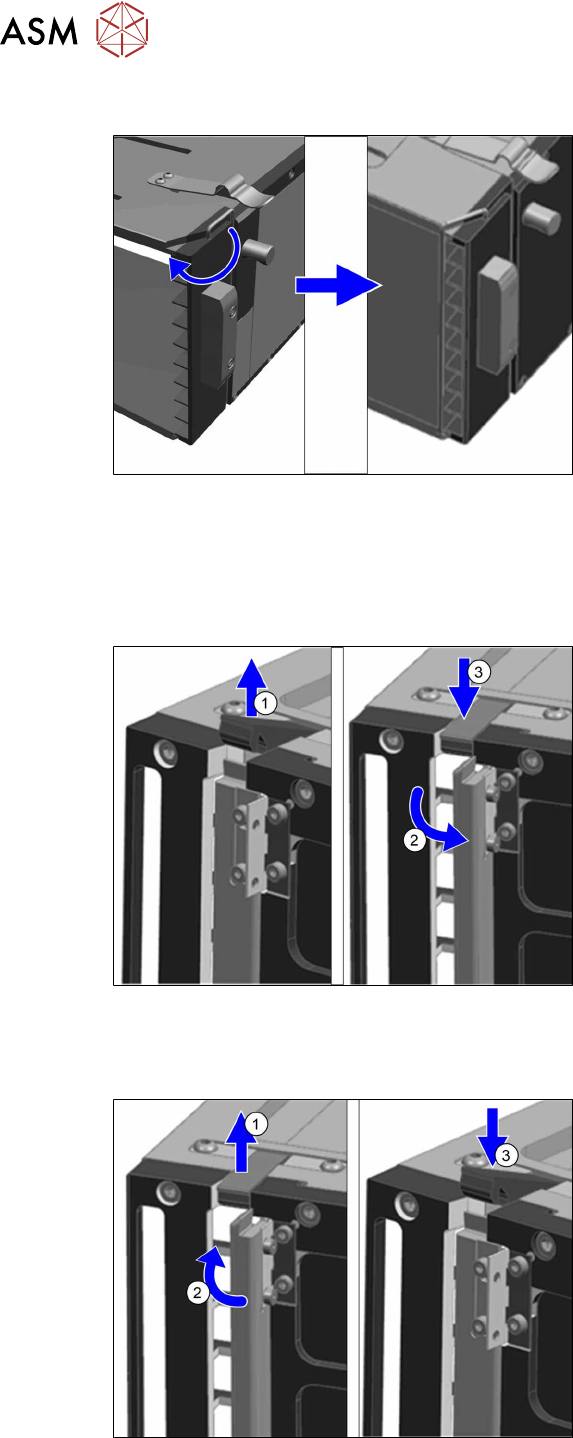

图119: 锁定运输锁
要锁定运输锁，请按如下步骤操作：
► 稍微提起挂钩并将其料盘方向转动。
5.2.2 锁定和解锁方向锁
解锁方向锁
图120: 解锁方向锁
要解锁方向锁，请按如下步骤操作：
► 解锁锁杆
(1)
。
► 向外移动方向锁
(2)
（“open”[打开] 位
置）。
► 锁定锁杆
(3)
。
锁定方向锁
图121: 锁定方向锁
要锁定方向锁，请按如下步骤操作：
► 解锁锁杆
(1)
。
► 向内移动方向锁
(2)
（“close”[关闭] 位
置）。
► 锁定锁杆
(3)
。
