5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
80 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
5.3.5 JEDEC Tray Feeder Einstellungen
Abb.145: Spur 11 markiert (am Beispiel SIPLACETX2)
► Wählen Sie den JEDEC Tray Feeder
der jeweiligen Spur (1).
ð Der Förderer wird blau hinterlegt
und das Setting (2) für diesen För-
derer aktiviert.
Abb.146: JEDEC Tray Feeder Settings
(am Beispiel SIPLACETX2)
Diese Ansicht kann durch Anwahl des But-
tons Settings im Single Feeder Menü
angewählt werden:
1. Das angewählte Tray ist umrandet und
als "Level 5" indiziert.
2. Traybelegung des JEDEC Tray Feeders
Wenn das BE gerüstet ist, wird das Tray
in Grün dargestellt.
3. Anwahlbuttons für Trays (auch direkte
Anwahl mit Cursor möglich)
4. Position 1 zur Orientierung
5. Bild des angewählten Tray 5 und die
aktuelle Belegung
Im Beispiel ist die erste Reihe schon
abgeholt. (Grau = belegt; Weiß = leer)
6. Informationen über das Bauteil, wel-
ches gerade in der Zuführposition ist.
7. Feeder auf Location (Pfeiltasten zur
Feeder-Anwahl)
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 81
5.3.6 JEDEC Tray Feeder-Einstellungen – Funktionen

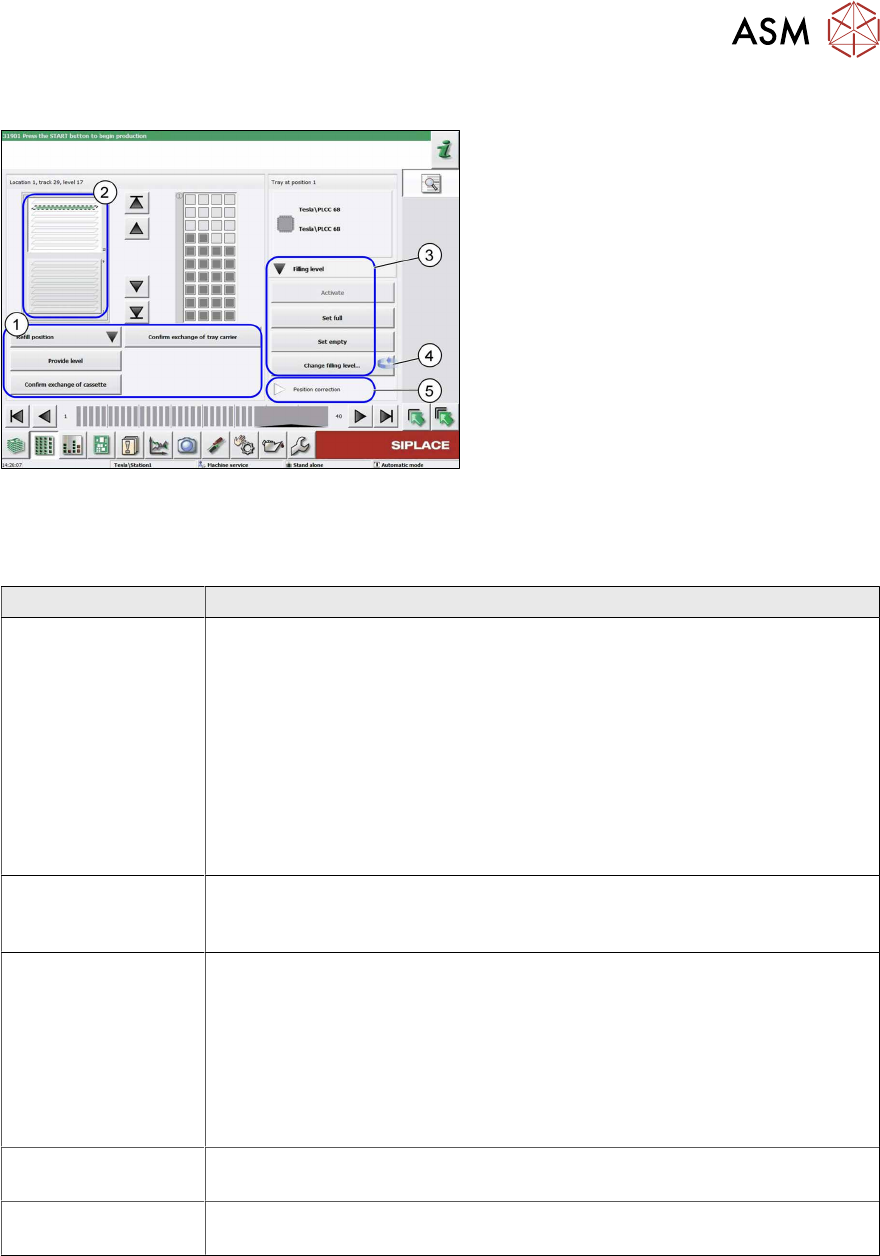

Abb.147: JEDEC Tray Feeder Einstellungen – Funktionen
(am Beispiel SIPLACETX2)
Das Menü Einstellungen bietet eine grobe
Unterteilung der Funktionen in:
1. Bedienfunktionen der Trays (s.u.)
2. Kassetten-Übersicht
3. Funktionen zum Füllstand des ange-
wählten Trays (s.u.)
4. Wechselbutton zur Ebenenansicht der
Trays des JEDEC Tray Feeders
5. Positionskorrektur für Trays
(1) Bedienfunktionen der Trays
Button
Nachfüllposition –
InNachfüllposition
fahren, Kassette1/2
●
Der JEDEC Tray Feeder wechselt in den Status Nachfüllen.
●
Wenn das aktive Tray aus der zu wechselnden Kassette stammt, wird
dieses Tray in die Kassette zurückgefahren.
●
Gegebenenfalls muss noch die Funktion "Stop production" ausgeführt
werden.
●
Die Kassette wird in die Nachfüllposition gefahren.
●
Die Türe wird entriegelt.
●
Die Kassette kann aus dem JEDEC Tray Feeder entnommen wer-
den.
Nachfüllposition –
Nachfüllposition
beenden
●
Die Tür wird verriegelt.
●
Der JEDEC Tray Feeder wechselt in den Status Betriebsbereit.
Provide Level
●
Anwahl des Levels/Trays in der Kassetten-Übersicht (direkt mit Cur-
sor oder Pfeilen).
●
Tray wird dann umrandet dargestellt.
●
Tray wird in Abhol-/Übergabeposition (Tray in Position 1) gefahren.
●
Wenn man ein anderes Tray in der Kassetten-Übersicht anwählt, wird
automatisch dieses Tray in die Abhol-/Übergabeposition (Tray in
Position 1) gefahren.
Kassettenwechsel
bestätigen
●
Alle Trays der Kassette werden voll gesetzt und der Wechsel bestä-
tigt.
FMT-Wechsel
bestätigen
●
Nur das angewählte Tray in der Kassetten-Übersicht wird voll gesetzt
und der Wechsel bestätigt.
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
82 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
(3) Funktionen zum Füllstand des angewählten Trays
Button
Aktivieren
●
Derzeit keine Information oder Funktion.
Vollsetzen
●
Setzt das selektierte Tray voll (Jedes BE im Tray erscheint Grau).
Leersetzen
●
Setzt das selektierte Tray auf leer (Jedes BE im Tray wird Weiß).
Füllstand ändern...
●
Hier öffnet sich ein virtuelles Tray, an dem man direkt das letzte
belegte Fach (Pocket) des Trays anwählt, in dem sich ein Bauteil
befindet.
●
Mit einem Pfeil wird die Nummerierungsrichtung dargestellt, die auch
der Abholrichtung entspricht.
●
Die Übergabeposition ist immer oben.
●
Im folgenden Beispiel wird das Fach (Pocket) 134 angewählt, an dem
das letzte Bauteil liegt. Die Fächer 135 – 160 sollen leer sein.
●
Achtung: Das angewählte Fach ist schwer zu erkennen.

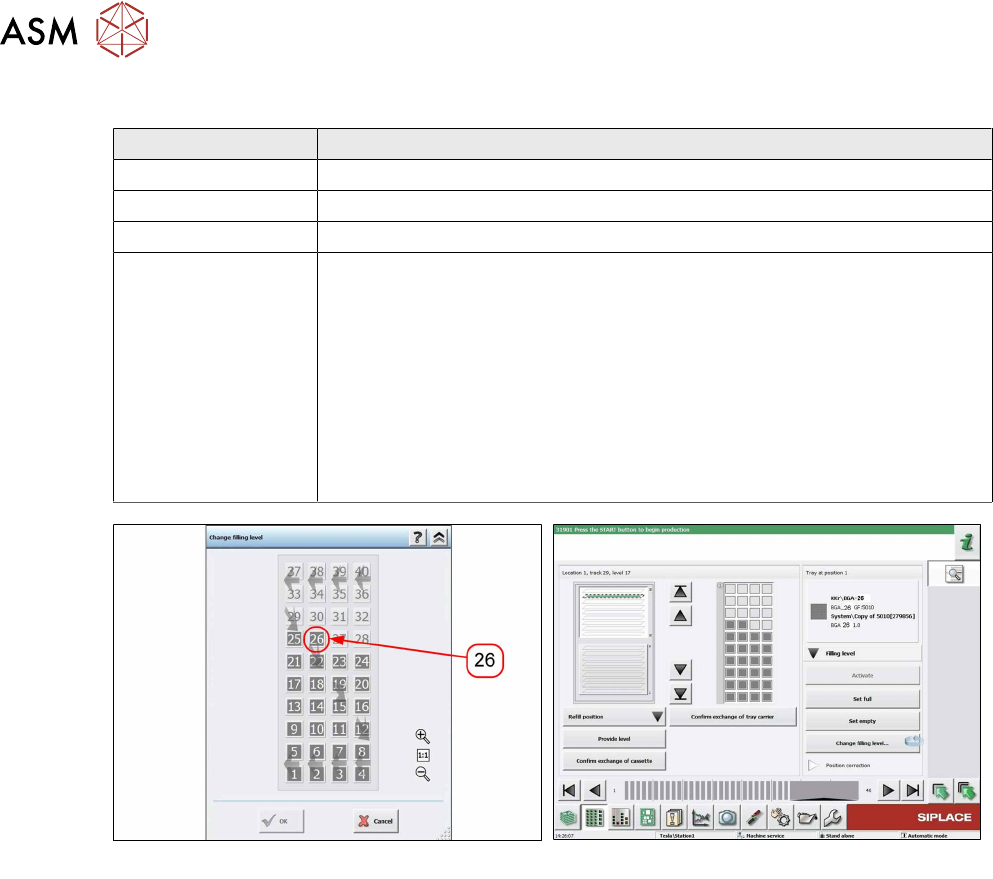

Abb.148: Change filling level - Fach 26
Abb.149: Füllstand (am Beispiel SIPLACETX2)
Der aktuelle Füllstand zeigt nun Fach 1 - 26 als belegt an. Die Fächer 27 – 40 werden als leer dar-
gestellt.
5.3.6.1 Position Correction
Nehmen Sie für das angewählte Tray ggf. eine Abholpositionskorrektur vor.
●
Teachen der Abholposition zum außermittigen Abholen
●
Teachen der Bauteilmitte
