4 设置与调试 4.2 改造 SIPLACE TX 系列贴片机 224 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 4.2.5.3 改造贴片机防护装置 图63: 拆卸护手装置 1. 顶部导轨，下方是顶部护手装置 2. 底部护手装置 ► 要拆卸以下部件，请阅读组装说明“输入 和输出…
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 223
安装空带管道和拆卸吸嘴交换器

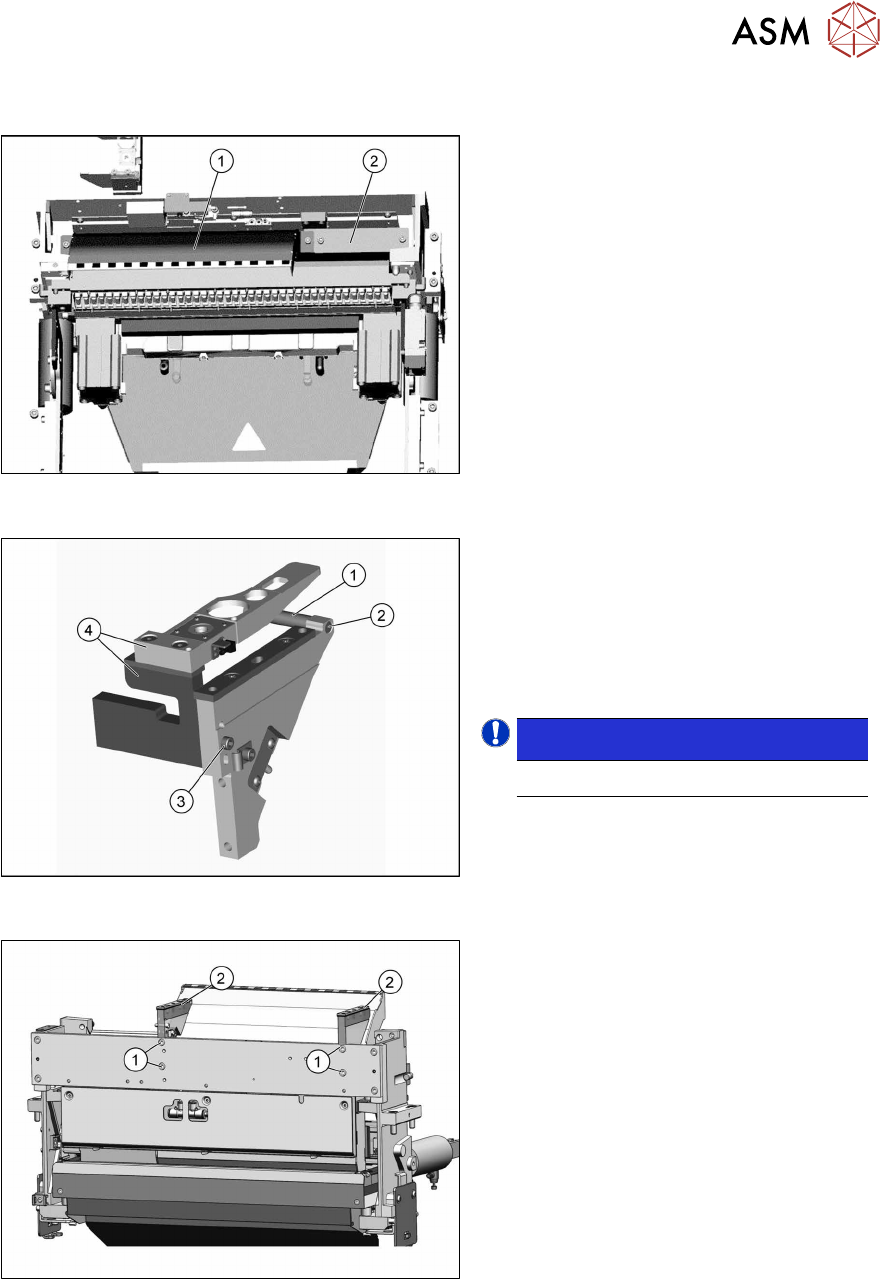

图60: 安装空带管道和保护盖
► 使用两颗 ISO4762-M6x14-A2-70
[03043125‑xx] 螺丝安装短空带管
道
(1)
。
► 使用两颗 ISO4762-M6x14-A2-70
[03043125‑xx] 螺丝安装“护手料带割
刀”
(2)
[03130649‑xx]。
图61: 拆卸吸嘴交换器支架
对已拆卸的吸嘴交换器支架执行以下步骤：
► 卸下用于紧固支架
(1)
的螺丝
(2)
并移
除支架。
► 卸下用于紧固吸嘴站和抛料仓支架
(4)
的螺丝
(3)
，并移除支架。
提示
此时不再需要以前使用的吸嘴站。
.
► 如有需要，关闭打开的气动连接。
图62: 安装吸嘴交换器支架
► 使用每个外壳
(1)
中的两颗螺丝安装好
两个吸嘴交换器支架
(2)
。
切勿
在此时安装吸嘴交换器。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
224 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.3 改造贴片机防护装置
图63: 拆卸护手装置
1. 顶部导轨，下方是顶部护手装置
2. 底部护手装置
► 要拆卸以下部件，请阅读组装说明“输入
和输出传送导轨扩展部件 SIPLACE
TX”[00198141‑xx] 中的相关部分。
图64: 拆卸底部导轨
► 拆卸底部导轨
(1)
。
图65: 拆卸 SIPLACE TX V1 上的角盖
SIPLACE TX V1：
取下保护盖
(1)
。具体操作如下：
► 卸下外侧的螺丝
(2)
。
► 卸下内侧的螺丝
(3)
。
拆卸时抓牢角盖，使其不会意外掉落。
► 拔出连接器
(4)
，并将角盖
(1)
放在一
侧。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 225
图66: 拆卸 SIPLACE TX V2 上的角盖
SIPLACE TX V2：
取下保护盖
(1)
。具体操作如下：
► 拆下内侧的螺丝
(2)
。
► 拆下底部的螺丝
(3)
。
拆卸时抓牢角盖，使其不会意外掉落。
► 拔出连接器
(4)
，并将角盖
(1)
放在一
侧。
图67: 拆卸 SIPLACE TX V1/V2 上的标准侧盖
► 卸下用于紧固标准侧盖
(1)
的六颗螺
丝
(2)
。
拆卸时抓牢标准侧盖，使其不会意外掉
落。
► 松开标准侧盖背部的接地电缆
(3)
，并将
其放置一边。
图68: 插入支架并卸下标准支撑框架
► 在顶部侧盖和贴片机框架之间插入支架
[03136824‑xx]
(1)
。
► 拧紧螺丝
(2)
，直至支架牢固夹紧到位。
► 卸下顶部用于紧固标准支撑框架
(3)
的
两颗螺丝
(5)
。
► 卸下底部用于紧固标准支撑框架的四颗
螺丝
(4)
。
► 从贴片机上小心地取下标准支撑框架。
