5 在贴片机上执行的任务
5.2 任务：操作供料器
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 257
5.2.5 将料盒插入到 SIPLACE JTF-ML2 中
图132: 将料盒移入到续料位
► 单击
Refill position
和
Quit refill
position
。

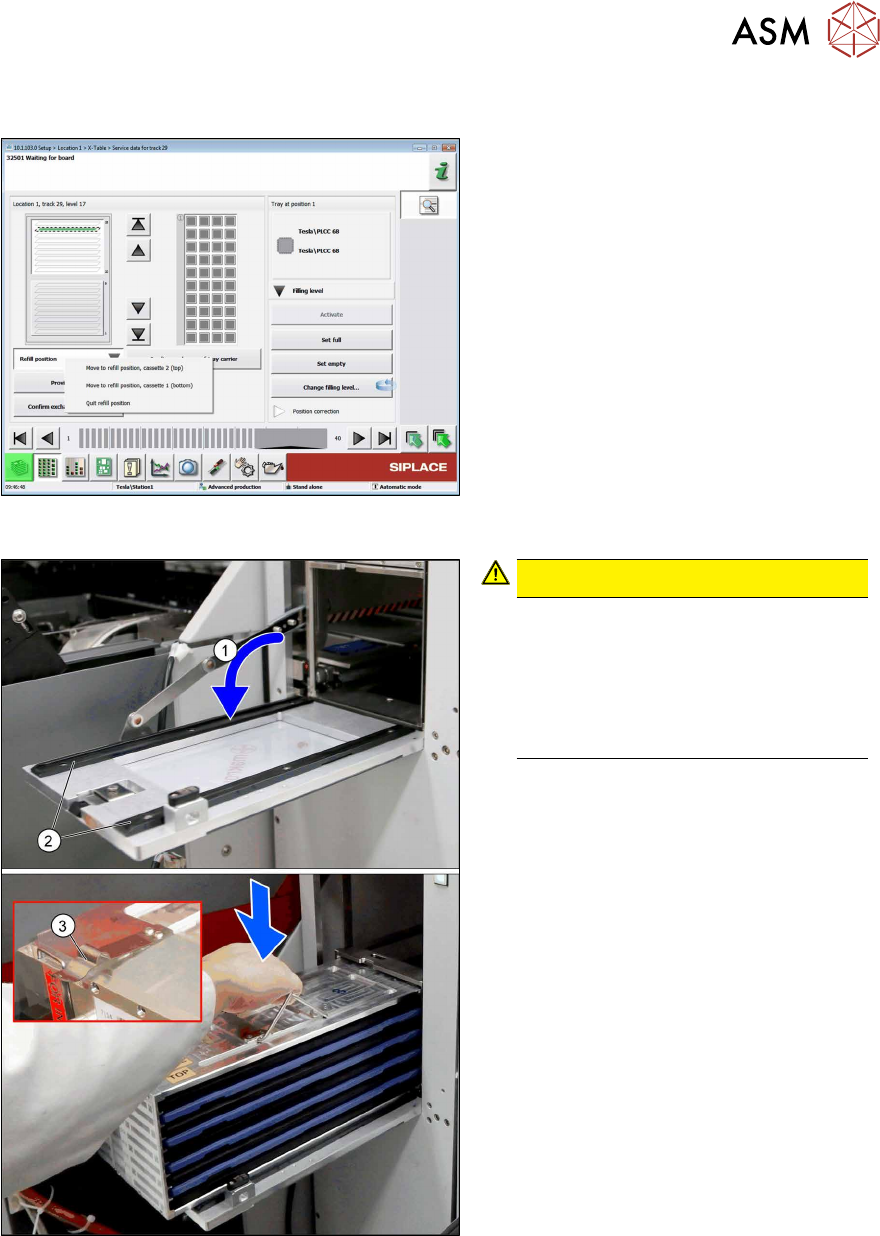

图133: 插入料盒
注意
避免元件跳动
料盒插入不正确或突然插入可能会导致
元件跳动。
提起和拿住料盒时料盒要始终保持水
平。
.
► 打开安全门
(1)
。
► 将料盒放到安全门内侧的导轨
(2)
上。
弹簧
(3)
必须朝外。
5 在贴片机上执行的任务
5.2 任务：操作供料器
258 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

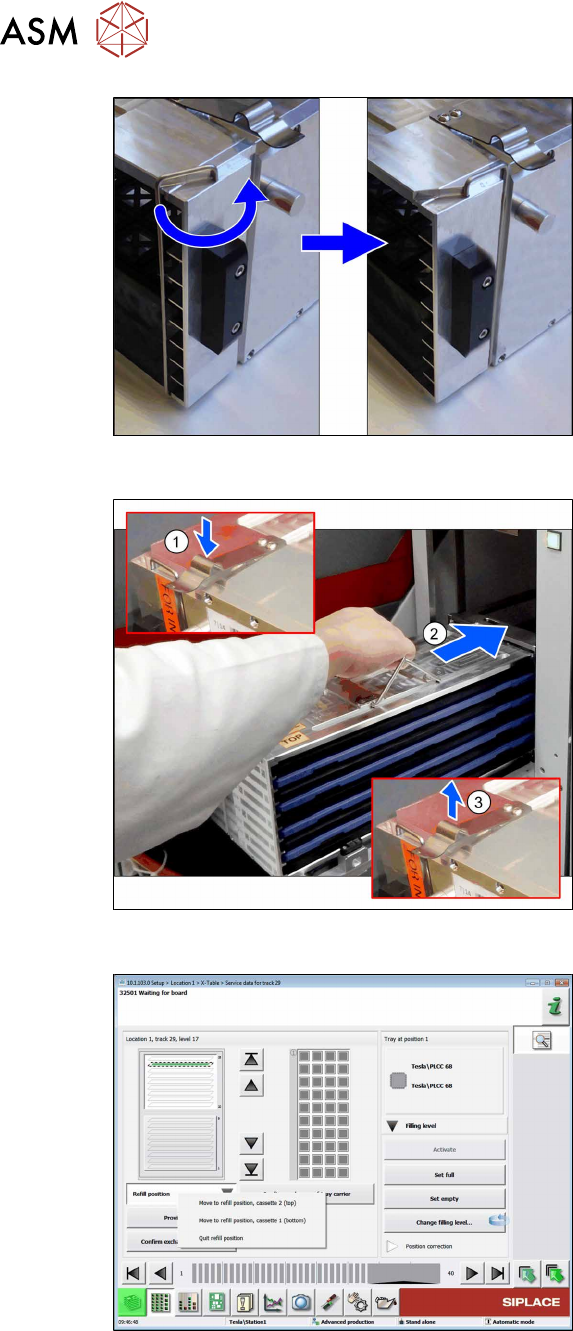

图134: 解锁运输锁
► 解锁运输锁。
► 确保方向锁位于“open”（打开）位置。
图135: 插入料盒
► 完全按下弹簧
(1)
。
► 小心地将料盒
(2)
推入料盘塔中。
避免突然移动，以免组件出现跳动。
► 释放弹簧
(3)
。
► 关闭安全门。
图136: 将料盒移入到续料位
► 单击
Refill position
和
Quit refill
position
。
ð SIPLACE JTF‑ML2 准备就绪，可以
重新运行。
5 在贴片机上执行的任务
5.3 在工作站软件中操作 JEDEC 盘式供料器
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 259
5.3 在工作站软件中操作 JEDEC 盘式供料器
SIPLACE JTF-ML2 供料器可从 710.1 版本以上的工作站软件进行操作。
以前的软件版本不支持此系列供料器。
在定义作业之前，JEDEC 盘式供料器不会显示在工作站中。

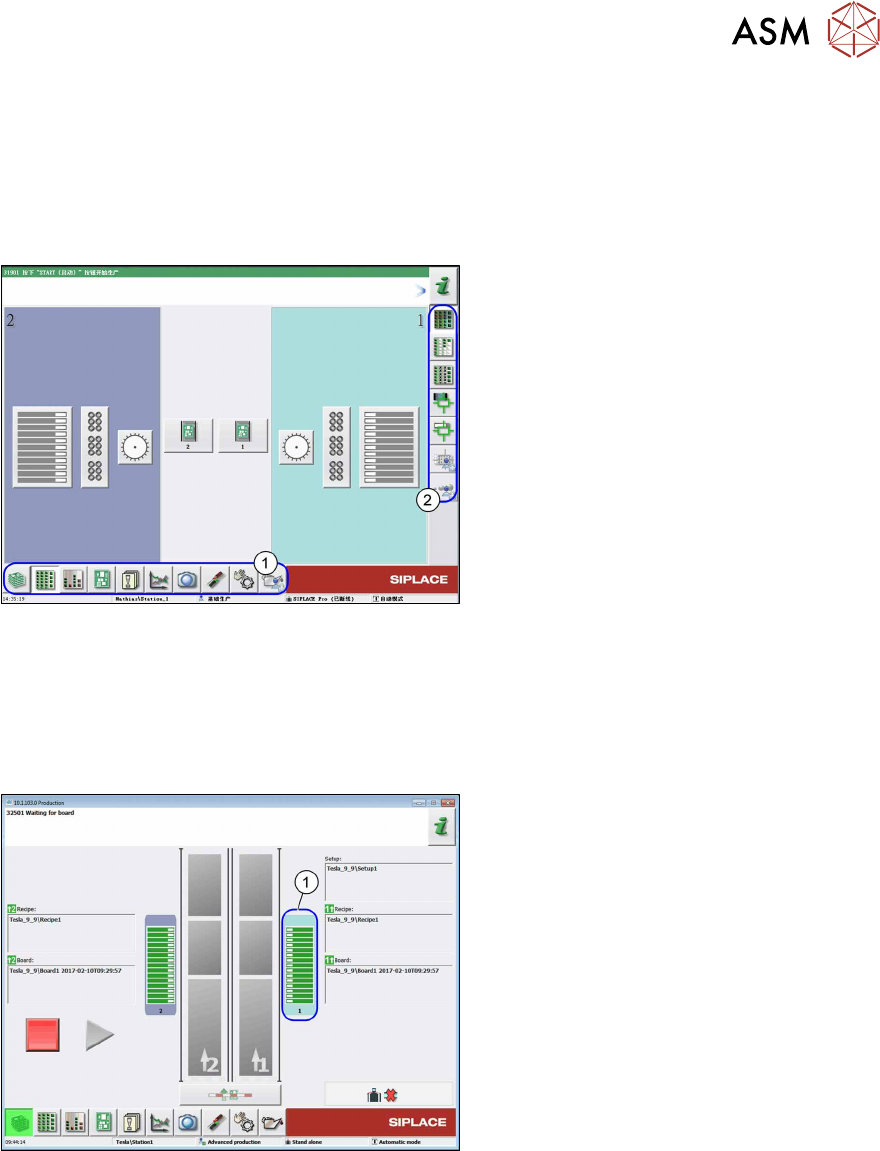

图137: 主视图（以 SIPLACETX2 为例）
这些部分会用到以下术语：
1. 菜单
2. 子菜单
5.3.1 JEDEC 盘式供料器在 SIPLACE Pro 中的配置和在贴片机中的定义
如果已在 SIPLACE Pro 中配置 JEDEC 盘式供料器，则当确定贴片机的作业时，相应的料位会细分
为两个区域。对于 X-Series S 贴片机，料位不会进行细分。
图138: 料位视图（以 SIPLACETX2 为例）
1. 1 号料位
