4 Aufstellen und Inbetriebnahme 4.2 Nachrüstung an der SIPLACE TX-Serie 62 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 4.2.5.15 Nachfüllposition teachen Kann eine …
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 61
Abb.104: Übergabeposition teachen 4
► Überprüfen Sie, ob das Flächenmaga-
zin in der untersten Ebene der oberen
Kassette horizontal mit dem Transport
des SIPLACE JTF-ML2 ausgerichtet
ist.
Verwenden Sie die Pfeiltasten, um
Transport und Turm aufeinander aus-
zurichten.
Abb.105: Übergabeposition einstellen
► Ertasten Sie mit dem Finger die
Nivellierung und stellen Sie diese
entsprechend ein.
Sie dürfen ein JEDEC Tray(1) oder ein
Cookie Tray(2) verwenden.
► Klicken Sie auf die Schaltfläche
Übernehmen, um die neue
Übergabeposition zu speichern.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
62 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.15 Nachfüllposition teachen
Kann eine Kassette nicht sauber in den Turm geschoben werden, muss die Nachfüllposition neu
geteacht werden.
Abb.106: Nachfüllposition teachen 1
► Klicken Sie auf die Schaltfläche
.
► Klicken Sie auf die Schaltfläche Stell-
platz 1.
► Wählen Sie Spur 29.
► Klicken Sie auf die Schaltfläche
Details….
Abb.107: Nachfüllposition teachen 2
► Wählen Sie den Reiter Funktionen.
► Klicken Sie unter Nachfüllposition auf
die Schaltfläche Position teachen.
Abb.108: Nachfüllposition teachen 3
► Legen Sie zwei Kassetten in den
SIPLACE JTF‑ML2 ein. Die Kassetten
müssen vom gleichen Typ sein (7 oder
9 Fächer).
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 63

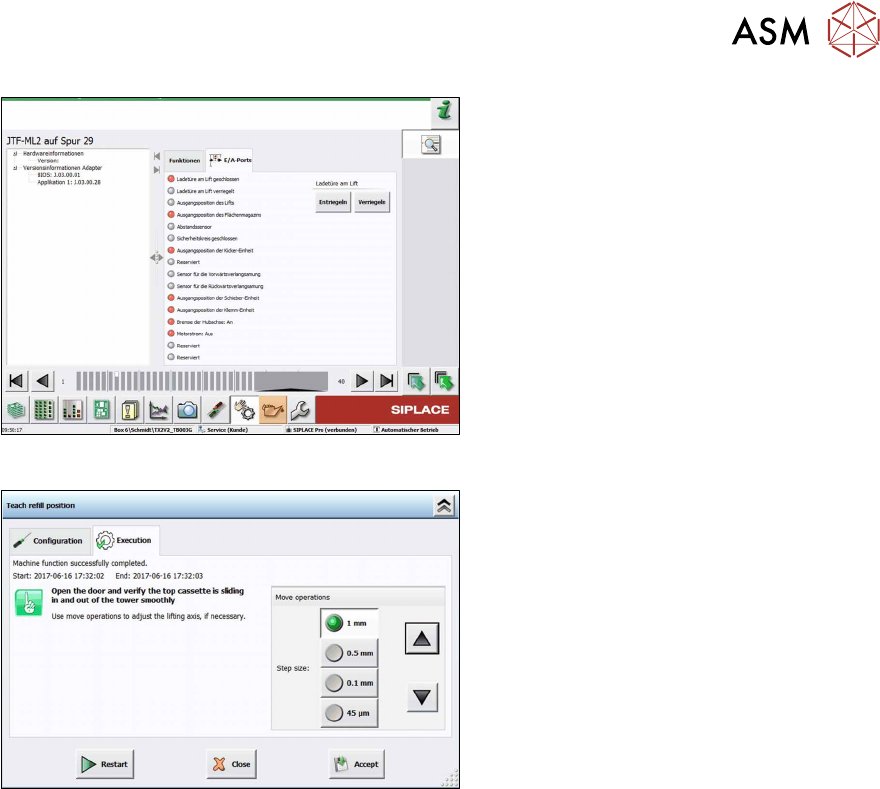

Abb.109: Nachfüllposition teachen 4
► Entriegeln/Verriegeln Sie die Tür um
die Nachfüllposition zu teachen bzw. zu
überprüfen.
Abb.110: Nachfüllposition teachen 5
► Öffnen Sie die Tür und prüfen Sie ob
die obere Kassette leicht aus dem
Turm heraus und in den Turm hinein-
gleitet.
Verwenden Sie die Pfeiltasten um die
Nachfüllposition einzustellen.
► Klicken Sie auf die Schaltfläche Über-
nehmen, um die neue Nachfüllposition
zu speichern.
