5 Aufgaben an der Maschine 5.1 Anzeigeelemente User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 69 5 Aufgaben an der Maschine Dieses Kapitel enthält eine Anzahl von The…
4 Aufstellen und Inbetriebnahme
4.3 Konfiguration des JEDEC Tray Feeders in SIPLACE Pro
68 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.3.5.3 Rüsten des JEDEC Tray Feeders auf den Tisch
Es gibt zwei Möglichkeiten, den JEDEC Tray Feeder auf den Tisch zu rüsten:
●
Durch manuelles Ziehen des JEDEC Tray Feeders auf den Tisch (2).
●
Durch Auswahl mithilfe des Menü-Punktes Insert a new Item into the collection(1).

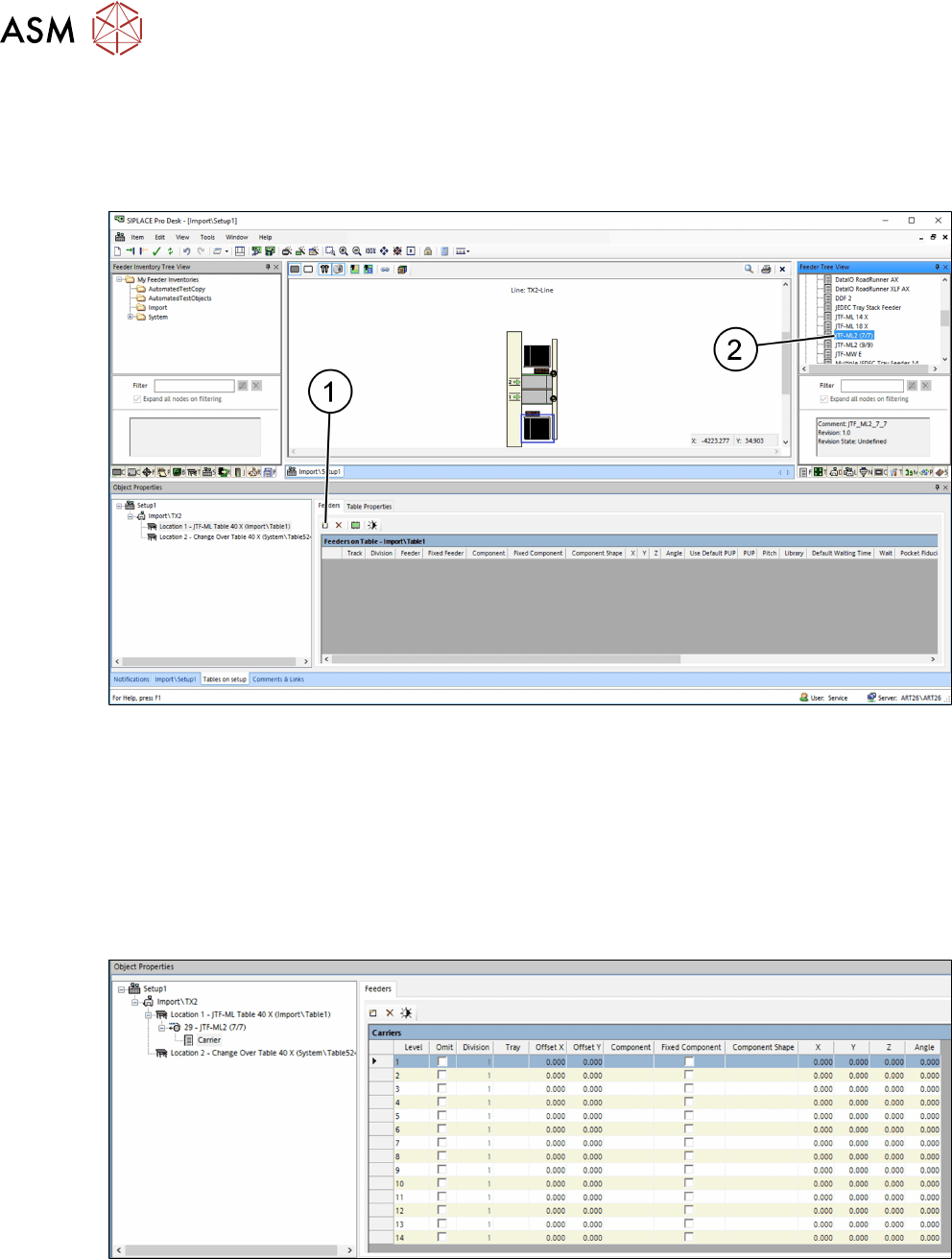

Abb.116: Rüsten des JEDEC Tray Feeders (am Beispiel SIPLACE TX2)
Der JEDEC Tray Feeder wird immer automatisch auf die, für die Maschine erlaubte, Spur gesetzt.
Diese Spur kann man nicht verändern.
●
Spur 29 – 40
JEDEC Tray Feeder – Carrier Level
Wurde ein SIPLACE JTF-ML2 (9/9) (für dünne Trays) ausgewählt, werden unter Carrier die Anzahl
der Trays (18) sowie deren Einstellungen und Belegung mit Bauelementen angezeigt.
Für einen SIPLACE JTF-ML2 (7/7) (für dicke Trays) werden nur 14 Trays angezeigt.
Abb.117: Carrier Level
5 Aufgaben an der Maschine
5.1 Anzeigeelemente
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 69
5 Aufgaben an der Maschine
Dieses Kapitel enthält eine Anzahl von Themen, die Sie bei der täglichen Arbeit an einer SIPLACE-
Linie unterstützen sollen. So wird Ihnen z.B. Hilfestellung gegeben, wie Sie schon im Vorfeld die
notwendigen Maßnahmen treffen können, um die Maschinen-Stillstandszeiten zu minimieren,
sodass eine möglichst hohe Effizienz der SIPLACE-Linie bei der Produktion erreicht wird.
5.1 Anzeigeelemente

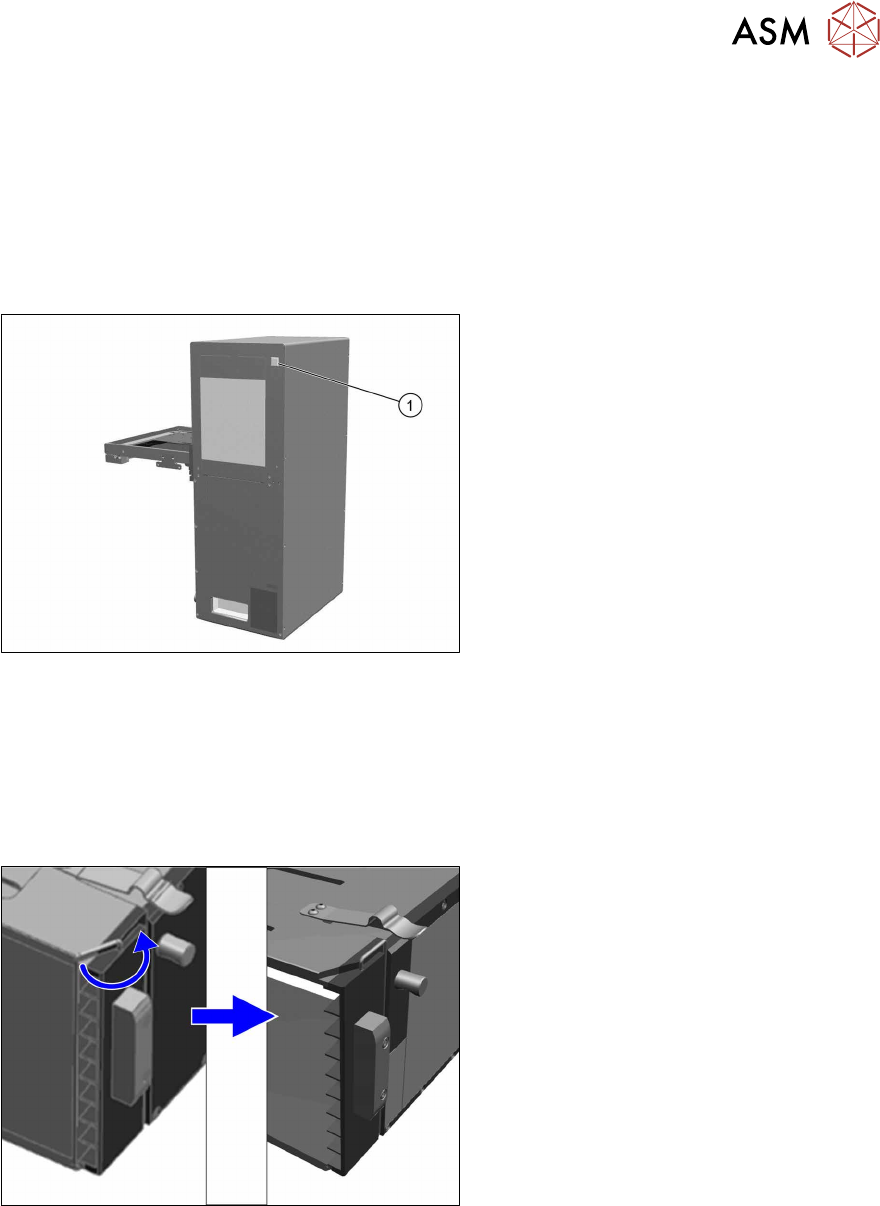

Abb.118: LED-Anzeige
1. LED Indikator
Grün = Betriebsbereit
Rot = Fehler
5.2 Aufgabe: Bedienung des Förderers
5.2.1 Transportsicherung ver- und entriegeln
Transportsicherung entriegeln
Abb.119: Transportsicherung entriegeln
Um die Transportsicherung zu entriegeln
gehen Sie wie folgt vor:
► Heben Sie den Bügel leicht an und dre-
hen Sie diesen zur Seite.
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
70 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
Transportsicherung verriegeln
Abb.120: Transportsicherung verriegeln
Um die Transportsicherung zu verriegeln
gehen Sie wie folgt vor:
► Heben Sie den Bügel leicht an und dre-
hen Sie diesen vor die Trays.
5.2.2 Richtungssperre ver- und entriegeln
Richtungssperre entriegeln
Abb.121: Richtungssperre entriegeln
Um die Richtungssperre zu entriegeln gehen
Sie wie folgt vor:
► Entriegeln Sie den Hebel(1).
► Klappen Sie die Richtungssperre nach
außen(2) (Position "offen").
► Verriegeln Sie den Hebel(3).
Richtungssperre verriegeln
Abb.122: Richtungssperre verriegeln
Um die Richtungssperre zu verriegeln gehen
Sie wie folgt vor:
► Entriegeln Sie den Hebel(1).
► Klappen Sie die Richtungssperre nach
innen(2) (Position "geschlossen").
► Verriegeln Sie den Hebel(3).
