4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 47

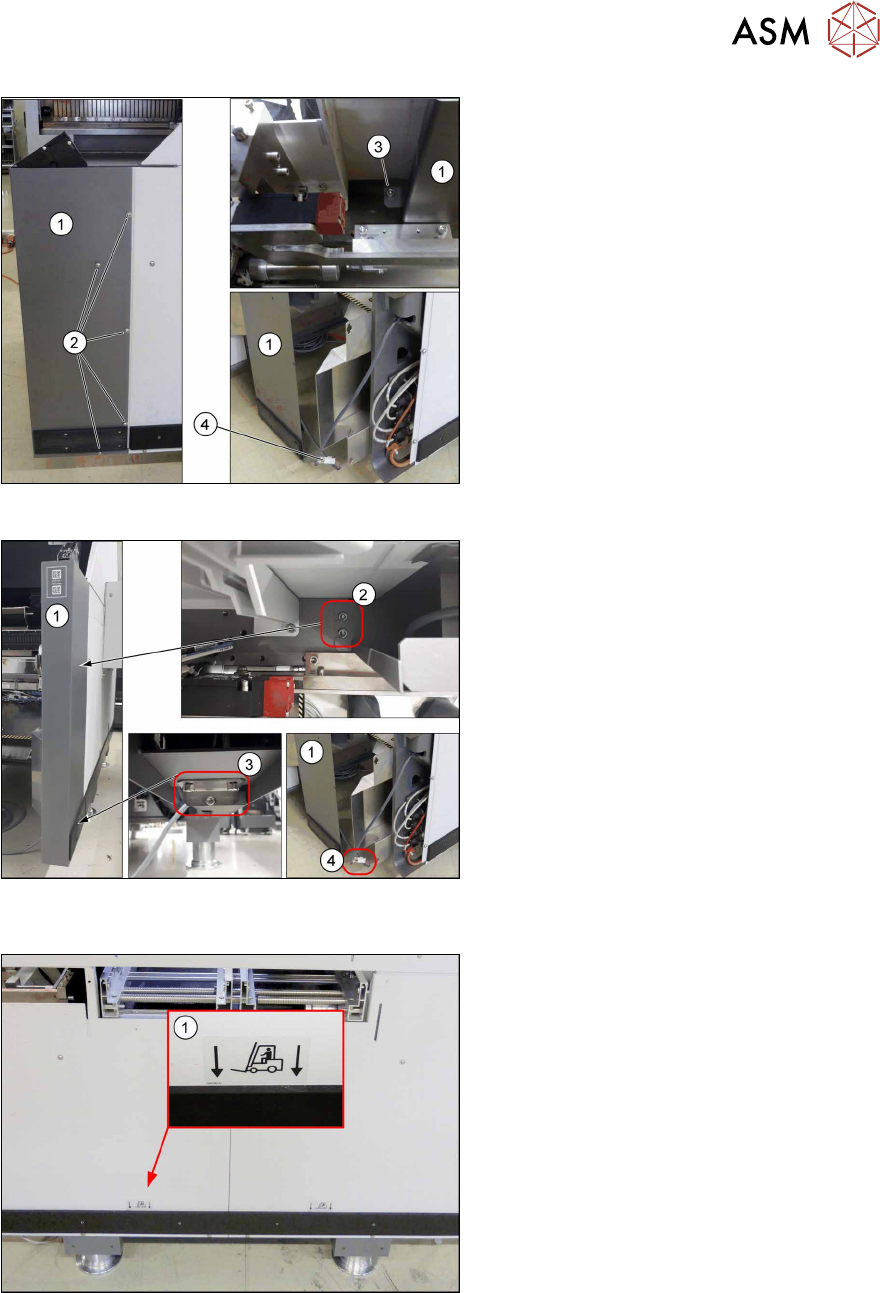

Abb.74: Eckverkleidung montieren an der SIPLACE TXV1
SIPLACE TX V1:
Montieren Sie die Eckverkleidung(1).
Gehen Sie dazu wie folgt vor:
► Verbinden Sie den Stecker(4) mit der
Maschine.
► Befestigen Sie die Eckverkleidung(1)
außen mit fünf(2) und innen mit einer
Schraube ISO7380-2M6x8-A2-70
[03099592‑xx](3).
Abb.75: Eckverkleidung demontieren an der SIPLACE
TXV2
SIPLACE TX V2:
Montieren Sie die Eckverkleidung(1).
Gehen Sie dazu wie folgt vor:
► Verbinden Sie den Stecker(4) mit der
Maschine.
► Befestigen Sie die Eckverkleidung(1)
innen (2) und unten (3) mit je zwei
Schrauben.
Abb.76: Schild aufkleben
► Kleben Sie das Schild Gabelstapler(1)
[03051260‑xx] auf die Seitenverklei-
dung, falls dies noch nicht vorhanden
ist.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
48 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.6 Ausgabeband-Verlängerung montieren

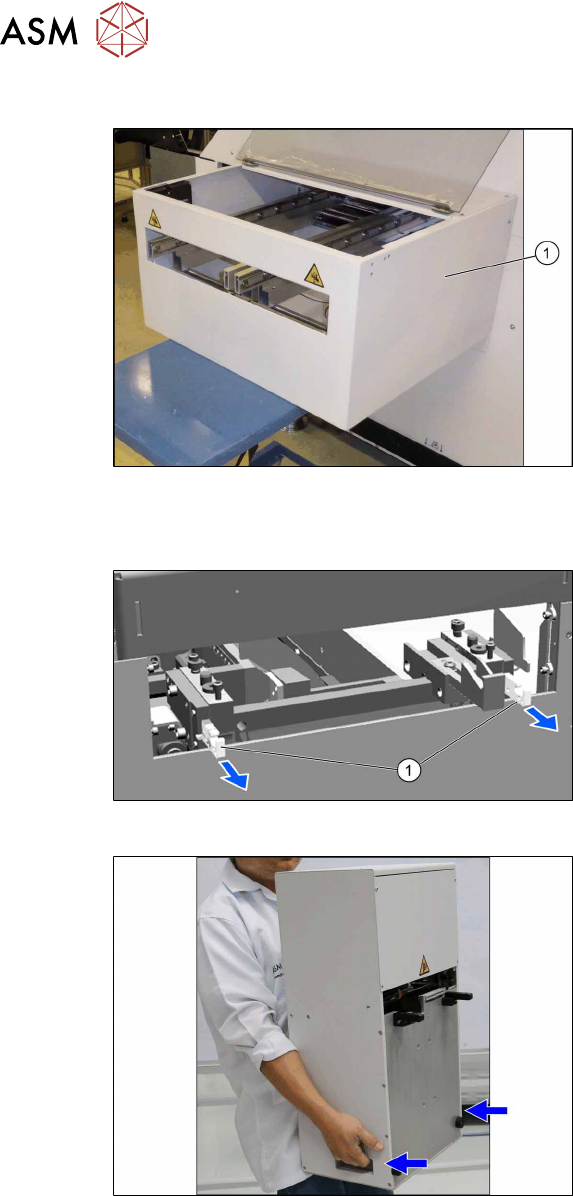

Abb.77: Ausgabeband-Verlängerung montieren
► Montieren Sie die komplette Ausgabe-
band-Verlängerung. Lesen Sie dazu
die Montageanleitung "Ein- und Aus-
gabeband-Verlängerung SIPLACE
TX" [00198141‑xx].
4.2.5.7 Turm montieren
Abb.78: Haken herausziehen
► Ziehen Sie die beiden Haken(1) am
SIPLACE JTF‑ML2-Adapter heraus.
Abb.79: Turm halten
► Halten Sie den SIPLACE JTF‑ML2 wie
abgebildet an den beiden Griffen.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 49

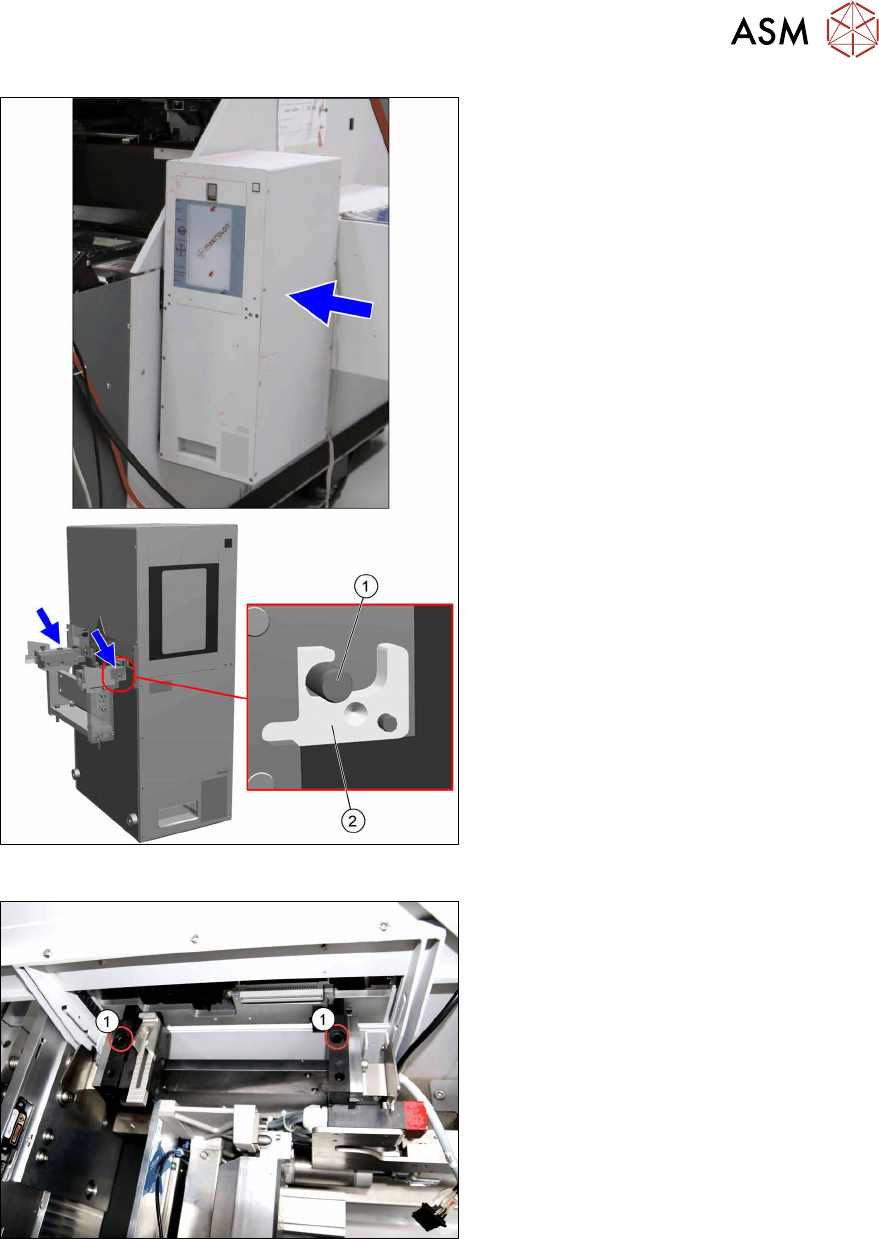

Abb.80: Turm einhängen
► Hängen Sie den Turm am SIPLACE
JTF‑ML2-Adapter ein.
Die Bolzen(1) müssen sich in den
Haken(2) befinden.
Abb.81: Turm festschrauben
► Befestigen Sie den Turm mit zwei
Schrauben(1) ISO7379 - 10x25-12.9
auf dem SIPLACE JTF‑ML2-Adapter.
