7 附录
有关吸嘴交换器和吸嘴站的设置和校准以及 FCU 的拆卸和连接，请参见相关维修手册的说明。
7.1 维修手册摘录
以下章节为您所购贴片机的维修手册摘录。详细信息请参见维修手册。
●
SIPLACE TX 系列 V1 维修手册 [德文：00198149‑xx] [英文：00198150‑xx]
●
SIPLACE TX 系列 V2 维修手册 [德文：00198538‑xx] [英文：00198539‑xx]
7.1.1 更换供料器控制单元（FCU）
部件、设备和工具
●
X-FCU V2、TX-/X 系列 [03096377-xx]
概览
图153: COTi 上的 FCU
1. 供料器控制单元
供料器控制单元在 COTi 中的安装位置。
3
3
1
3
2
图154: FCU 概览
1. FCU 总成
2. 端子板
3. FCU 的固定螺丝
有四颗或六颗螺丝，具体取决于 FCU
版本。
拆卸
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。
► 拆卸供料器解锁装置。
7 附录
7.1 维修手册摘录
270 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

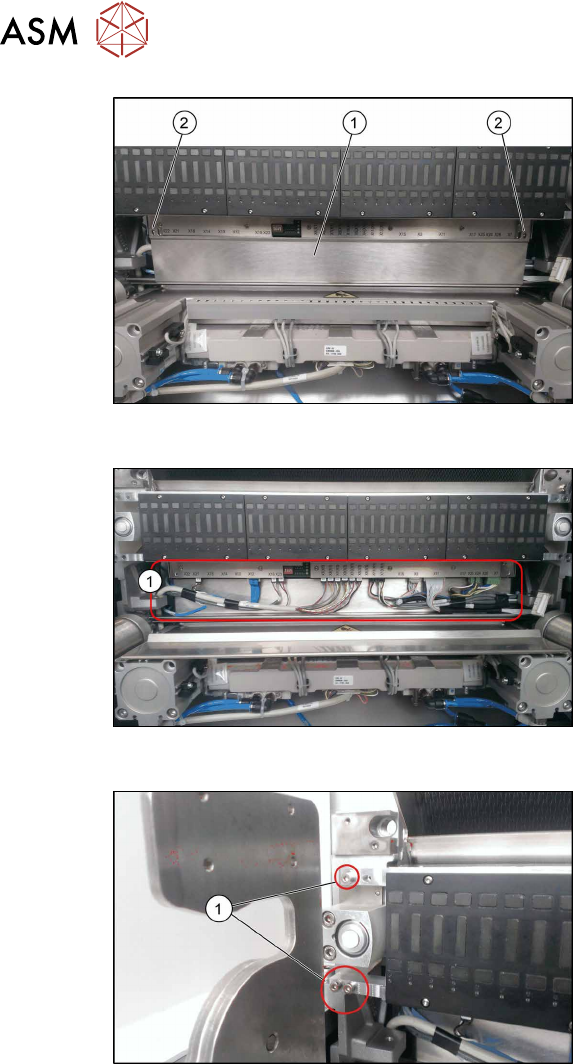

图155: FCU 盖板
► 卸下 FCU 盖板
(1)
的两颗固定螺
丝
(2)
。
图156: 连接
► 拔下 FCU 端子板上的所有电气连接。
图157: 固定螺丝
► 拆下 FCU
(1)
两侧的固定螺丝。
有四颗或六颗螺丝，具体取决于 FCU
版本。
► 小心地将 FCU 从定位销上取下。
► 卸下接地端子。
安装
► 设置 FCU 上的 DIP 开关。
7.1.1.1 "供料器控制单元（FCU）基板描述" [}271]
► 重新安装盖板和 FCU。
► 将连接电缆放置到凹处并小心地推入 FCU。确保没有夹住任何电缆。
► 将电缆末端从端子板下拉出。
► 按照端子板上的标签指示，插入所有电气连接。
► 反向执行以上程序即可完成后续安装操作。
