4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
212 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2 改造 SIPLACE TX 系列贴片机

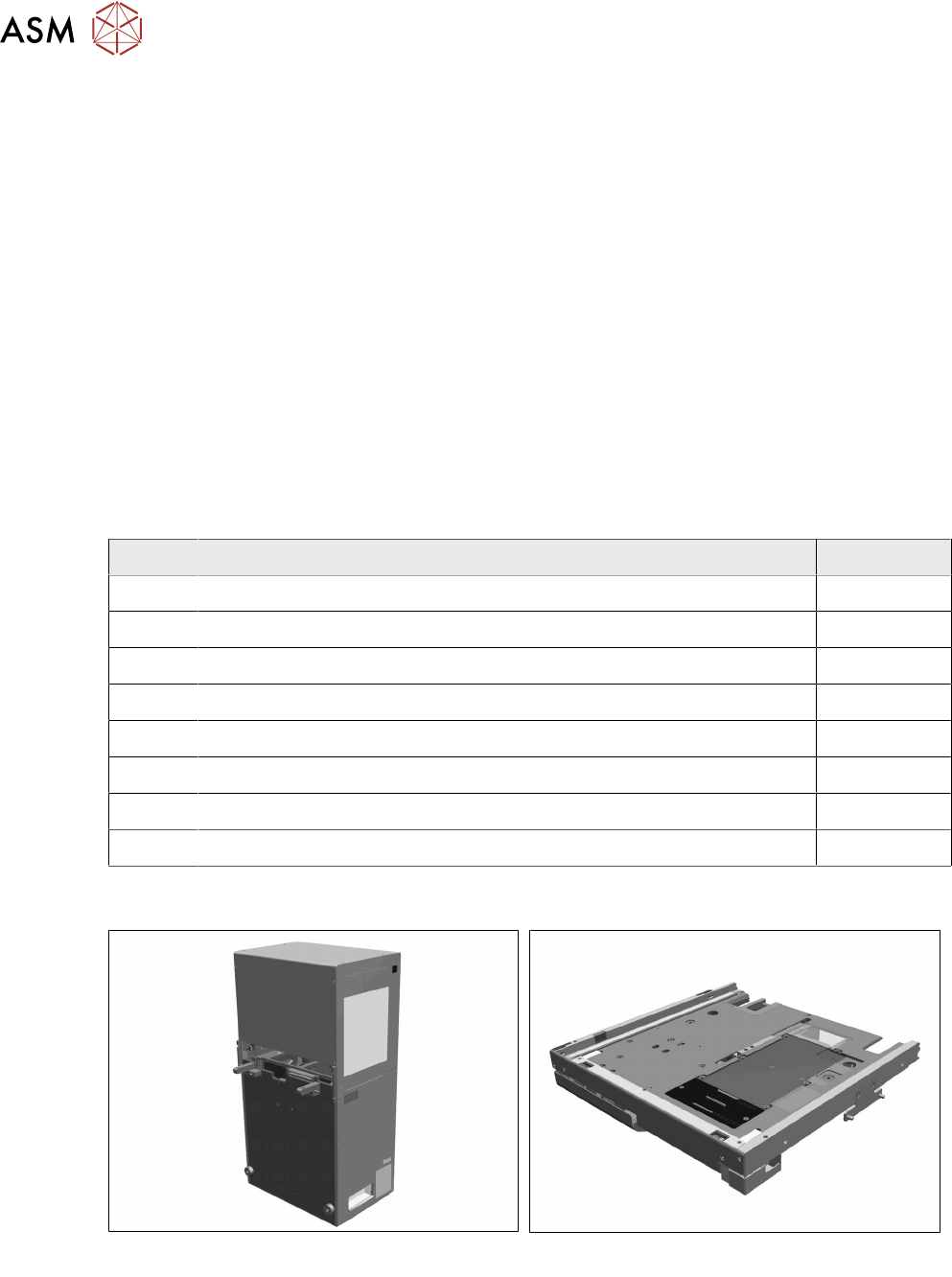

4.2.1 用于改造 SIPLACE TX 系列 V1 的供货范围
改造 SIPLACE TX 系列 V1 所需的部件如下所示：
●
SIPLACE JTF-ML2（盘式供料器模块）[00588116‑xx]
●
SIPLACE JTF-ML 转换料台 [00588112‑xx]
●
SIPLACE JTF-ML2 的组件套件 [00588117S‑xx]
SIPLACE TX V1 所需的其他部件：
●
SIPLACE JTF-M 料盘载板 [03110222Sxx]
●
如果您需要将 SIPLACE JTF ML2 安装到带 CPP 贴片头的 SIPLACE TX V1 上，则须另外订
购“抛料仓/吸嘴站 IC 摄像机 V1”[03162806-xx]和“吸嘴站 CPx cpl. / X4iS，XS”[03090348-xx]！
SIPLACE JTF-ML2 (SIPLACE TX V1) 的组件套件
数量 说明 部件号
1 SIPLACE JTF-ML2 适配器，用于 SIPLACE TX 系列贴片机 03129004‑xx
1 空带管道，短 TX 组件 03121376- xx
1 TX-JTF 安装支架组件 03136824- xx
1 COTi TX 电缆：至 SIPLACE JTF-ML 的直流控制 03134469- xx
1 COTi TX 电缆：至 SIPLACE JTF-ML 的 CAN 总线3 03134468- xx
1 用于 SIPLACE JTF 系列的保护盖组件 03119382- xx
1 12 料槽仿真供料器 03154408- xx
1 电缆：电源适配器 JTF 03160347- xx
4.2.1.1 部件概览
图23: SIPLACE JTF-ML2 料盘塔
图24: SIPLACE JTF-ML2 传送导轨
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 213
图25: SIPLACE JTF-ML2 适配器
图26: 12 料槽仿真供料器
图27: 吸嘴工作站。IC 照相机 V1（可选）
图28: 抛料仓
图29: 空带管道，短 SIPLACE TX 组件
图30: SIPLACE TX-JTF 安装支架组件
图31: 用于 SIPLACE JTF-ML/ML2 系列的保护盖组件
用于 SIPLACE JTF-ML/ML2 系列的保护盖组件
包括：
1. 用于 SIPLACE JTF-ML/ML2 系列的 1 号料
位支撑框架组件
2. 用于 TX 系列的 1 号料位输出端保护盖组件
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
214 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.2 用于改造 SIPLACE TX 系列 V2 的供货范围
改造 SIPLACE TX 系列 V2 所需的部件如下所示：
●
SIPLACE JTF-ML2（盘式供料器模块）[00588116‑xx]
●
SIPLACE JTF-ML 转换料台 [00588112‑xx]
●
吸嘴站适配器组件 SIPLACE TX V2 [03169973-xx]。如果安装了 CPP 贴片头和带喷嘴站的大
型抛料仓，则必须配备此组件。
●
SIPLACE JTF-ML2 (SIPLACE TX V2) 的组件套件 [00588128‑xx]
SIPLACE TX V2 所需的其他部件：
●
SIPLACE JTF-M 料盘载板 [03110222Sxx]
●
如果您需要将 JTF ML2 安装到带 CPP 贴片头的 SIPLACE TX V2 上，则须另外订购“抛料仓/吸
嘴站 IC 摄像机 V2”[03162806-xx]和“吸嘴站 CPx cpl. / JTF3 M SX4a”[03106821-xx]！
SIPLACE JTF-ML2 (SIPLACE TX V2) 的组件套件
数量 说明 部件号
1 SIPLACE JTF-ML2 适配器，用于 SIPLACE TX 系列贴片机 03129004- xx
1 空带管道，短 TX 组件 03121376- xx
1 TX/JTF 系列安装支架 03136824- xx
1 JTF cpl. TX V2 保护盖 03149911- xx
1 12 料槽仿真供料器 03154408- xx
1 电缆：JTF Power 和 24V_S 03147684- xx
1 电缆：JTF CAN 03147687- xx
4.2.2.1 部件概览
图32: SIPLACE JTF-ML2 料盘塔
图33: SIPLACE JTF-ML2 传送导轨
图34: SIPLACE JTF-ML2 适配器
图35: 12 料槽仿真供料器
