2 Betriebssicherheit
2.2 Warnschilder
20 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
2.2 Warnschilder
Die Warnschilder sind aus Weich-PVC-Folie gefertigt, abriebfest, lichtecht und beständig gegen
Wasser und Witterungseinflüsse.
2.2.1 Warnschilder am SIPLACE JTF-ML2

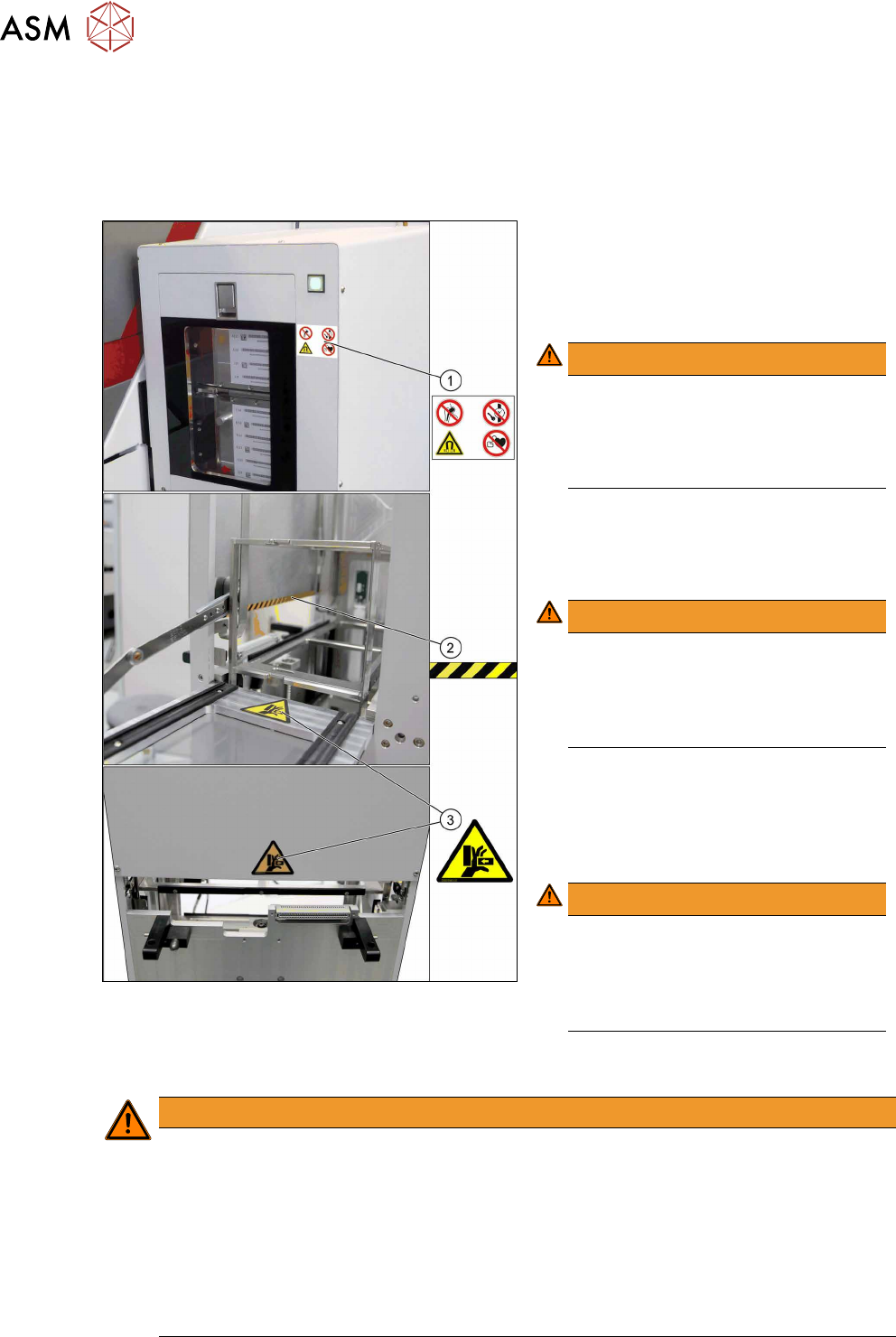

Abb.10: Warnschilder am SIPLACE JTF-ML2
1) GB 2894 Warnschild 202
Am SIPLACE JTF-ML2 befindet sich ein GB
2894 WarnschildW202.
Siehe 2.2.3 "GB 2894 Warnschild
202" [}21]
WARNUNG!
Lebensgefahr durch starke Magnet-
felder innerhalb der Maschine!
Verbot für Personen mit Herzschritt-
macher, Implantaten und magneti-
schen Gegenständen am Körper
.
2) Warnstreifen
Am SIPLACE JTF-ML2 befindet sich ein
Warnstreifen.
WARNUNG!
Quetschgefahr
Eingreifen kann zu Verletzungen an
Armen und Händen führen.
Greifen Sie nicht durch das Modul in
die laufende Maschine.
.
3) Warnschild W204
Am SIPLACE JTF-ML2 befinden sich zwei
WarnschilderW204.
Siehe 2.2.4 "Warnschild W204" [}21]
WARNUNG!
Quetschgefahr
Eingreifen kann zu Verletzungen an
Armen und Händen führen.
Greifen Sie nicht in das laufende
Modul.
.
2.2.2 Wichtiger Hinweis zu Warn-, Verbots- und Hinweisschildern
WARNUNG
Beschädigung von Warnschildern
Falsche Reinigung kann zur Beschädigung der Warnschilder führen.
ü Verwendung richtiger Reinigungsmittel.
► Reinigen Sie die Warnschilder nicht mit scharfen Reinigungsmitteln oder Lösungsmit-
teln.
► Ersetzen Sie grundsätzlich fehlende, beschädigte oder nicht mehr lesbare Warnschil-
der.
► Achten Sie auf die richtige Position der Warnschilder.
2 Betriebssicherheit
2.2 Warnschilder
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 21
2.2.3 GB 2894 Warnschild 202

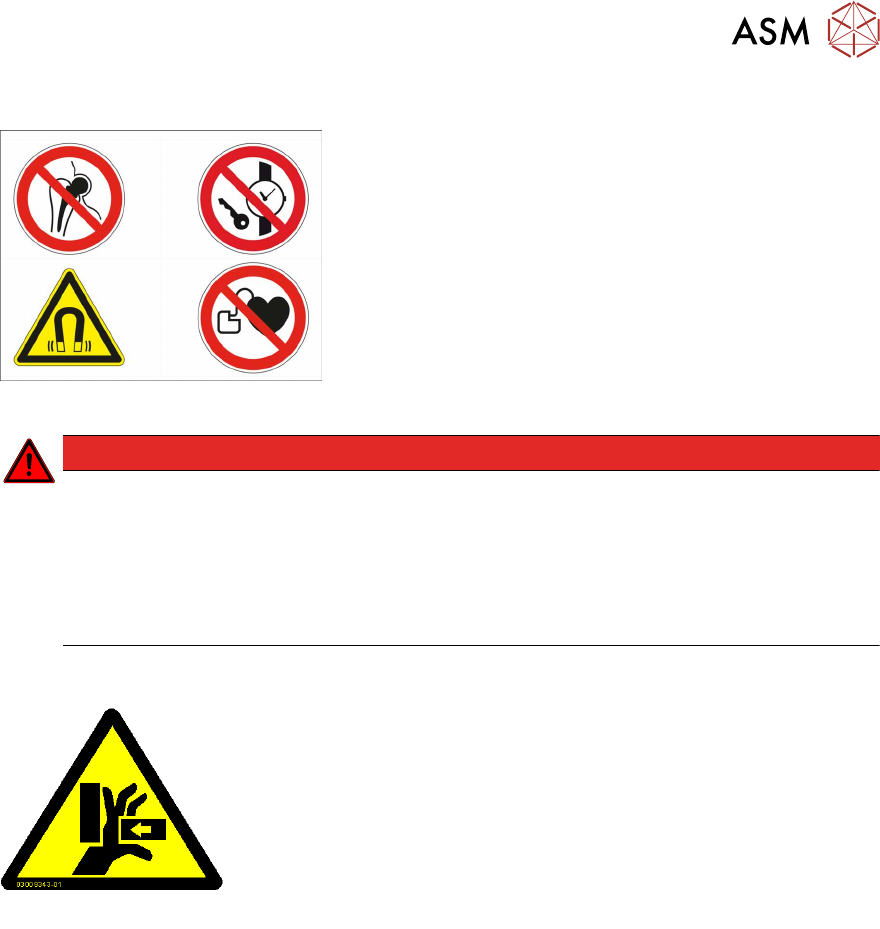

Abb.11: GB 2894 Warnschild 202
Lebensgefahr durch starke Magnetfelder innerhalb der
Maschine!
Verbot für Personen mit Herzschrittmacher, Implantaten und
magnetischen Gegenständen am Körper
Artikelnummer 03159867-xx
GEFAHR
Lebensgefahr durch starke Magnetfelder innerhalb der Maschine!
Es besteht Lebensgefahr für Personen mit passiven oder aktiven Implantaten wie:
‒ Herzschrittmachern,
‒ Defibrillatoren,
‒ Insulinpumpen, etc.
► Gefährdete Personen müssen die unmittelbare Nähe der Maschine meiden.
2.2.4 Warnschild W204
Abb.12: Warnschild W204
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und Händen führen.
Nicht in die laufende Maschine greifen
Artikel-Nr. 03009343-xx
2 Betriebssicherheit
2.3 Sicherheitseinrichtungen
22 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
2.3 Sicherheitseinrichtungen

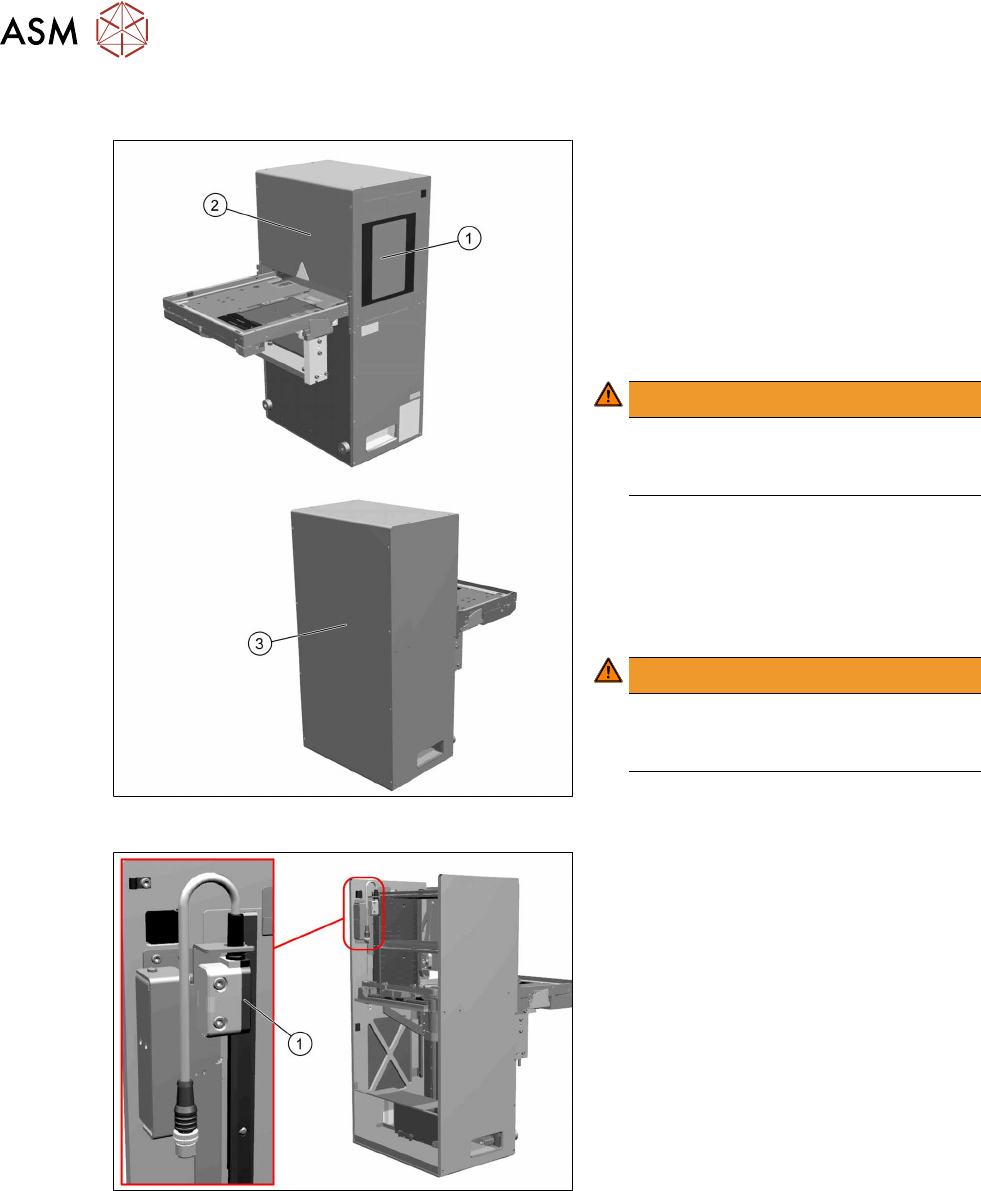

Abb.13: Tür und Abdeckungen
Am SIPLACE JTF-ML2 sind eine Tür und
mehrere Abdeckungen angebracht, um Ver-
letzungen zu vermeiden.
Die Tür(1) am SIPLACE JTF-ML2 ist wäh-
rend des Betriebs verriegelt.
Die Tür kann zum Wechseln der Kassetten
mit Hilfe der Stationssoftware entriegelt wer-
den. Der SIPLACE JTF-ML2 ist dann inaktiv
und alle Motoren stehen still.
WARNUNG!
Tür
Ein Betrieb des SIPLACE JTF ML2 ohne
oder mit offener Tür ist nicht erlaubt.
.
Am SIPLACE JTF‑ML2 befinden sich meh-
rere Abdeckungen. Diese dürfen nicht ent-
fernt werden.
(2) Abdeckung vorne
(3) Abdeckung hinten und oben
WARNUNG!
Abdeckungen
Ein Betrieb des SIPLACE JTF ML2
ohne Abdeckungen ist nicht erlaubt.
.
Abb.14: Sicherheitsschutzschalter und Betätiger
Sicherheitsschutzschalter und Betäti-
ger(1)
Dieser Schalter überwacht das Signal des
Sicherheitskreises der TX-Maschine und
erkennt ein Öffnen der Tür. Wenn eines der
Signale geöffnet ist, wird der Türschalter-
kontakt geöffnet und der Ausgang des
Sicherheitsrelais wird deaktiviert. Die Strom-
versorgung zu allen Motoren wird unterbro-
chen.
