5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 83
5.3.6.2 Wechsel auf Ebenenansicht
Abb.150: Ebenenansicht
► Drücken Sie den Wechsel-Button um
auf die Ebenen-Ansicht des JEDEC
Tray Feeders zu kommen.
1. Position des Trays (14 oder 18 Level)
2. State zeigt an, dass sich zwar ein Tray
auf diesem Level befindet, dieses aber
nicht für die Rüstung benötigt wird. Der
Füllstand wird nicht abgefragt.
3. Filling level: Ist – Soll
4. Component: BE-Beschreibung
5. Component shape: GF-Name
Auswahl Single Tray
Abb.151: Einzeln ausgewähltes Tray
Ein einzelnes ausgewähltes Tray erscheint
blau hinterlegt.
Zum Aktivieren/Anwählen markieren Sie das
Tray mit dem Cursor.
Man hat nun die Möglichkeit, verschiedene
Stati vergeben und Einstellungen für das
Tray vorzunehmen.
Hierbei ist zu beachten, dass im Screenshot
die Trays zuvor angewählt wurden.
1. Set empty: Setzt das Tray auf "Out of
components" und kann mit der Schalt-
fläche Set full wieder voll gesetzt wer-
den
2. Deactivate: Deaktiviert das komplette
Tray und wird als "Deactivated by
operator" gekennzeichnet. Mit der
Schaltfläche Activate wird es wieder
als aktiv gesetzt.
Für das einzelne angewählte Tray können folgende Funktionen und Aktionen gewählt werden:
Abb.152: Funktionen und Aktionen
1. Ausgewähltes Tray: Blau hinterlegt
2. Provide level: Fährt dieses Level in die
Übergabeposition.
3. Correct position…: Korrektur der
Abholposition
4. Refill position: Fährt das Tray wieder
in die Kassette, damit man es entneh-
men kann. Man kann dann keine Bau-
teile von irgendeinem Tray abholen.
5. FIFO strategy: Button erst aktiv, wenn
man mit den notwendigen Zugriffsrech-
ten eingeloggt ist. Sobald von einem
JEDEC Tray auf einer Ersatzspur ein-
mal abgeholt wurde, wird es komplett
geleert, bevor wieder auf die eigentli-
che Spur zurückgegriffen wird.
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
84 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
Mehrfachauswahl von Trays
Abb.153: Mehrfachauswahl
Mit der Tastenkombination Shift-Alt können
Sie mehrere Trays anwählen, diese erschei-
nen dann Blau hinterlegt.
Falls zuvor schon Trays manuell oder auto-
matisch deaktiviert wurden, oder der Status
verändert wurde, können Sie mithilfe des
Button Selection diese Trays einfacher an-
wählen.

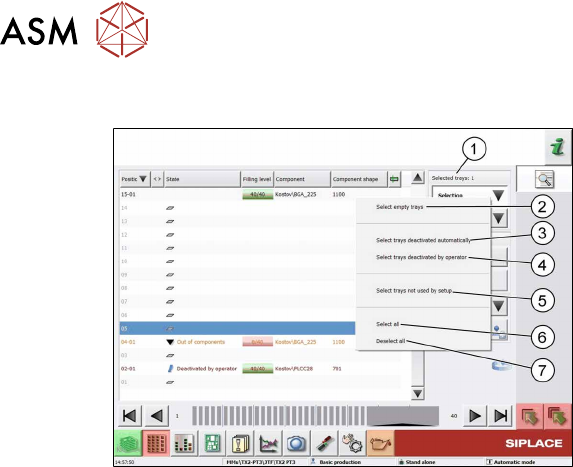

In der Ansicht erscheinen dann die ange-
wählten Trays als Selected Trays: xx
Der Button Selection ermöglicht folgende Schnellauswahlarten:
1. Selected Trays: xx: Zeigt die Anzahl der angewählten Trays an.
2. Select empty trays: Alle leeren Trays in der Rüstung werden angewählt.
3. Select trays deactivated automatically: Alle automatisch deaktivierten Trays werden ange-
wählt.
4. Select trays deactivated by operator: Alle manuell vom Operator deaktivierten Trays wer-
den angewählt.
5. Select trays not used by setup: Alle Trays, die für das aktuelle Setup nicht benötigt werden,
werden angewählt.
6. Select all: Alle Trays, unabhängig vom Status, werden angewählt.
7. Deselect all: Jegliche vorhergehende Auswahl wird aufgehoben.
6 Instandhaltung
6.1 Übersicht der Instandhaltungsaufgaben
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 85
6 Instandhaltung
HINWEIS
Weitere Informationen:
Für die Instandhaltung lesen Sie die folgenden Dokumente:
► Jobcard "SIPLACE JTF-ML2 Instandhaltung – Workflow 1" (Wöchentlich)
[EN: 00198422‑xx] [DE: 00198427‑xx] [ZH: 00198432‑xx]
► Jobcard "SIPLACE JTF-ML2 Instandhaltung – Workflow 2" (3-Monatlich)
[EN: 00198423‑xx] [DE: 00198428‑xx] [ZH: 00198433‑xx]
► Jobcard "SIPLACE JTF-ML2 Instandhaltung – Workflow 3" (6-Monatlich)
[EN: 00198424‑xx] [DE: 00198429‑xx] [ZH: 00198434‑xx]
6.1 Übersicht der Instandhaltungsaufgaben
Instandhaltungs-Workflows Workflow 1 Workflow 2 Workflow 3 Workflow 4
Instandhaltungsaufgaben (wöchentlich)
Transport reinigen (SIPLACE
JTF‑ML2)
X X X X
Kassette reinigen X X X X
Turm reinigen X X X X
Instandhaltungsaufgaben (3-monatlich)
Ausstoßer LM-Führung X X x
Schieber LM-Führung X X X
Instandhaltungsaufgaben (6-monatlich)
Kugelrollspindel der Hubachse
(Turm)
X X
Hub-LM-Führung (Turm) X X
