4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 45

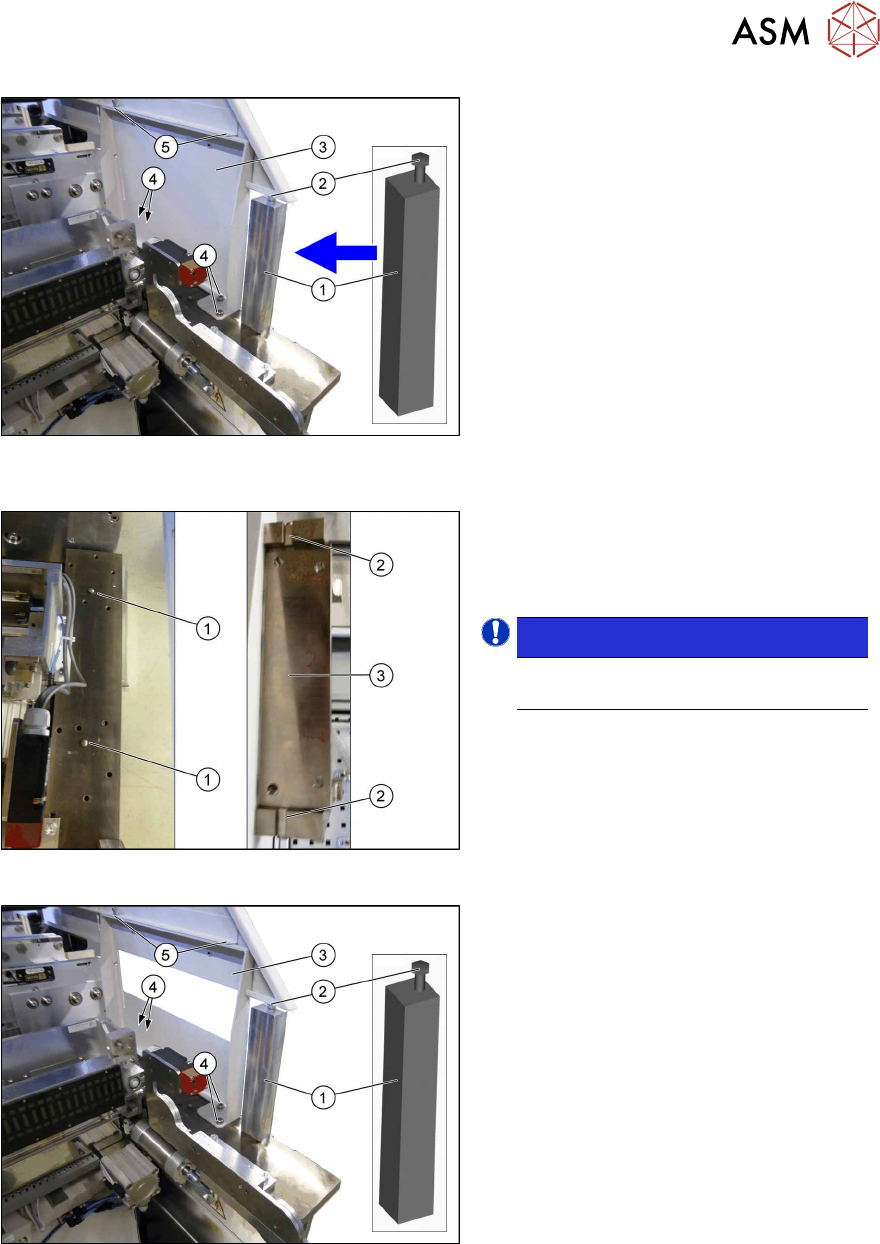

Abb.68: Stütze einsetzen und Standard-Stützrahmen
demontieren
► Setzen Sie die Stütze
[03136824‑xx](1) zwischen oberer Sei-
tenverkleidung und Maschinenrahmen
ein.
► Ziehen Sie die Schraube(2) so weit an,
dass die Stütze fest eingeklemmt ist.
► Entfernen Sie die beiden oberen Befes-
tigungsschrauben(5) am Standard-
Stützrahmen(3).
► Entfernen Sie die vier unteren Befesti-
gungsschrauben(4) am Standard-
Stützrahmen.
► Nehmen Sie den Standard-Stützrah-
men vorsichtig aus der Maschine.
Abb.69: Bolzen einschlagen
► Schlagen Sie zwei Zentrierstifte
[03015816‑xx](1) ein.
Diese müssen 5mm+/‑0,5mm nach
oben aus der Grundplatte herausragen.
HINWEIS!
Die Vertiefungen(2) am SIPLACE
JTF-Stützrahmen(3) sind 6mm tief.
.
Abb.70: SIPLACE JTF-Stützrahmen montieren und Stütze
entfernen
► Setzen Sie den SIPLACE JTF-Stütz-
rahmen(3) in die Maschine.
► Befestigen Sie den SIPLACE JTF-
Stützrahmen unten mit vier Schrauben
ISO4762-M8x12-A2-70
[03042583‑xx](4).
► Befestigen Sie den SIPLACE JTF-
Stützrahmen oben mit zwei Schrauben
ISO4762-M6x8-A2-70
[03043124‑xx](5).
► Lockern Sie die Schraube(2) am obe-
ren Ende der Stütze(1) und nehmen
Sie die Stütze aus der Maschine.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
46 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.4 SIPLACE JTF-ML2-Adapter einbauen

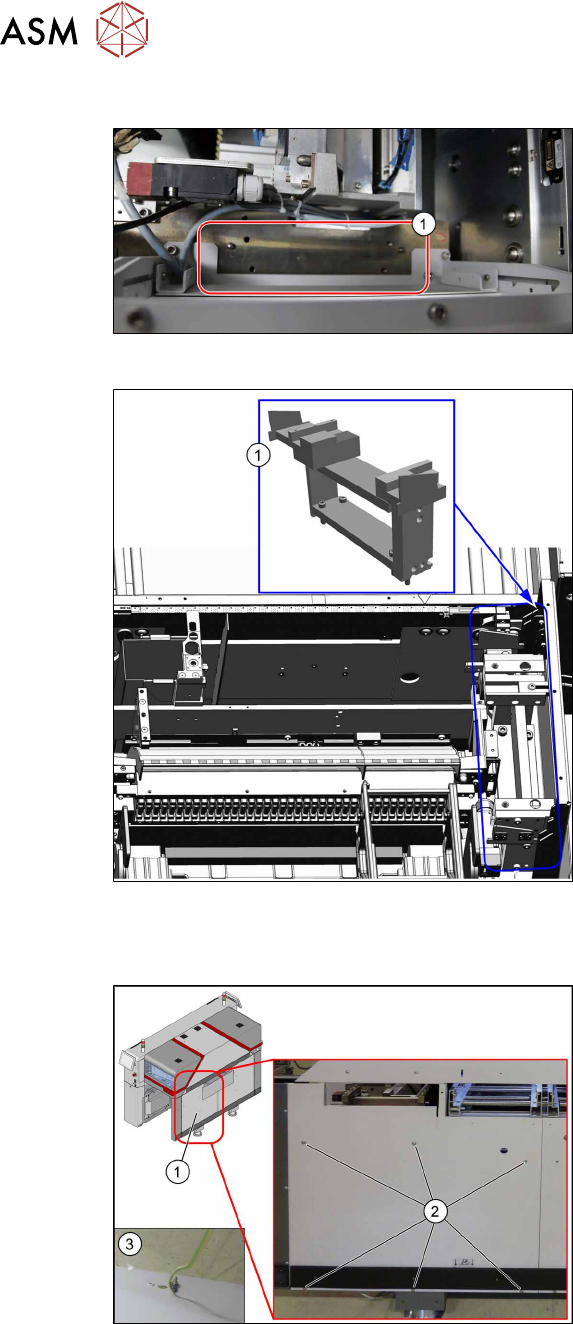

Abb.71: Reinigen
► Reinigen Sie Fläche(1) für die Mon-
tage des SIPLACE JTF-ML2-Adapters
mit einem flusenfreien Tuch und Ethyl-
alkohol.
Abb.72: SIPLACE JTF-ML2-Adapter montieren
► Setzen Sie den SIPLACE JTF-ML2-
Adapter(1) in die Maschine.
► Befestigen Sie den SIPLACE JTF-ML2-
Adapter mit vier Schrauben ISO4762-
M8x35-A2-70 [03042588‑xx].
Verwenden Sie dafür eine geeignete
Verlängerung.
4.2.5.5 Maschinenschutz montieren
Abb.73: Seitenverkleidung montieren
► Befestigen Sie das Erdungskabel(3).
► Befestigen Sie die SIPLACE JTF-
Seitenverkleidung(1) mit sechs
Schrauben ISO7380-2M6x8-A2-70
[03099592‑xx](2).
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 47
Abb.74: Eckverkleidung montieren an der SIPLACE TXV1
SIPLACE TX V1:
Montieren Sie die Eckverkleidung(1).
Gehen Sie dazu wie folgt vor:
► Verbinden Sie den Stecker(4) mit der
Maschine.
► Befestigen Sie die Eckverkleidung(1)
außen mit fünf(2) und innen mit einer
Schraube ISO7380-2M6x8-A2-70
[03099592‑xx](3).
Abb.75: Eckverkleidung demontieren an der SIPLACE
TXV2
SIPLACE TX V2:
Montieren Sie die Eckverkleidung(1).
Gehen Sie dazu wie folgt vor:
► Verbinden Sie den Stecker(4) mit der
Maschine.
► Befestigen Sie die Eckverkleidung(1)
innen (2) und unten (3) mit je zwei
Schrauben.
Abb.76: Schild aufkleben
► Kleben Sie das Schild Gabelstapler(1)
[03051260‑xx] auf die Seitenverklei-
dung, falls dies noch nicht vorhanden
ist.
