2 操作安全
2.6 IMDA 登记
206 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
2.5.3 SIPLACE JTF‑ML2 上的 FCC 标签

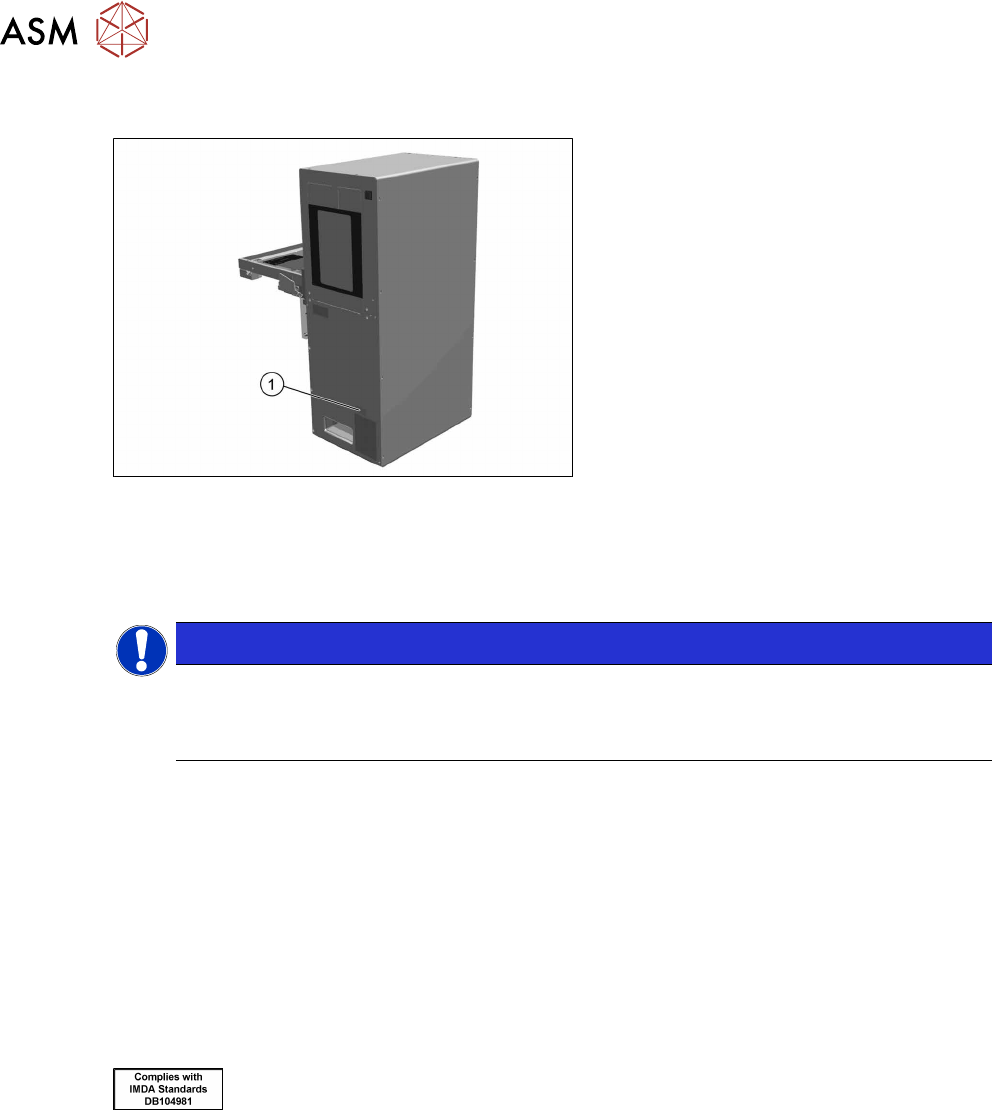

图17: SIPLACE JTF‑ML2 上的 FCC 标签
1. FCC 标签位于铭牌上方。
2.6 IMDA 登记
提示
下面所列的设备已根据电信（经销商）规定（Cap 323，Rg 6）（“经销商规定”）的第 20(6)
条规定在信息通信媒体发展管理局 (Infocommunications Media Development Authority) 登
记，并获批准可在新加坡销售。我们提请您注意下述相关经销商规定和要求。
申报的设备信息
品牌/商品名称： ASM
型号名称/编号： SIPLACE JTF-ML2
（附带 RFID 模块 03146441‑01）
设备描述 JEDEC 盘式供料器
2.6.1 SIPLACE JTF‑ML2 上的 IMDA 标签
SIPLACE JTF‑ML2 符合 IMDA 标准。
图18: IMDA 合规标签
3 模块的技术数据
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 207
3 模块的技术数据

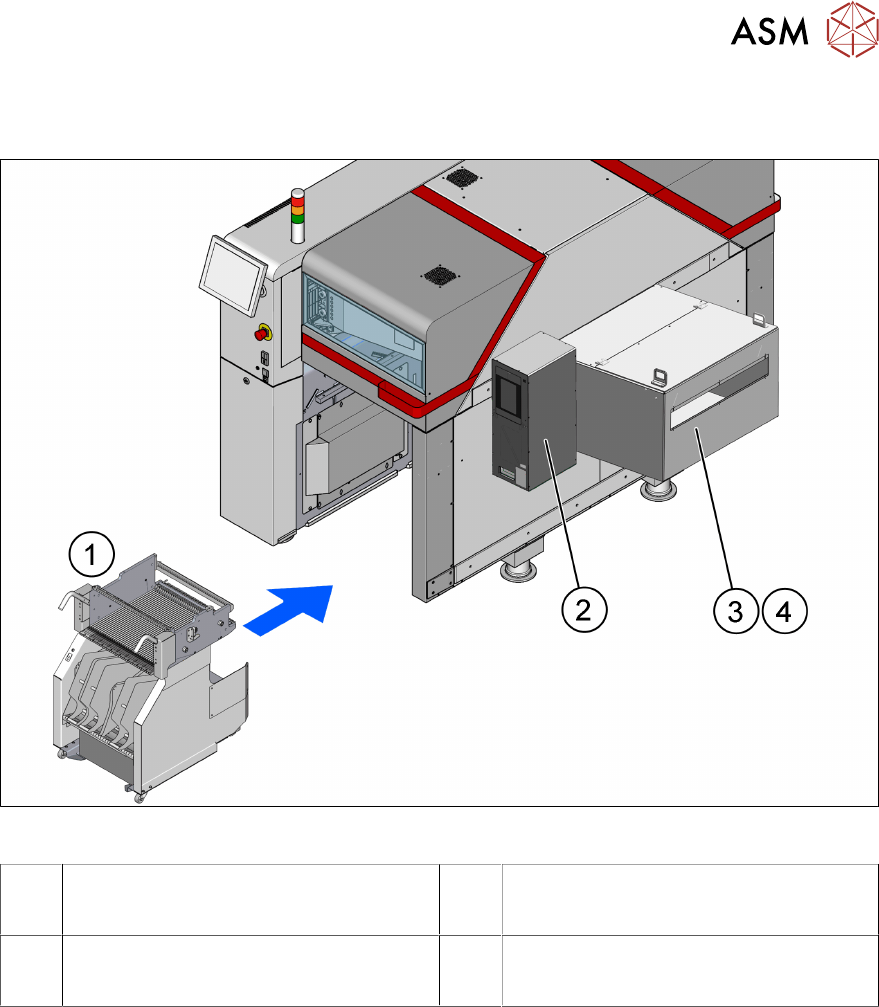

图19: 概览 — TX 系列中的 SIPLACE JTF-ML2
1 SIPLACE JTF-ML 转换料台
[00588112‑xx]
2 SIPLACE JTF-ML2（盘式供料器模块）
[00588116‑xx]
3 输出传送导轨扩展部件 TX V1
[00588110‑xx]（选件）
4 输出传送导轨扩展部件 TX V2
[00588311‑xx]（选件）
3 模块的技术数据
3.1 技术数据
208 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
3.1 技术数据
SIPLACE JTF-ML2
长 x 宽 x 高（料盘塔）
374.5 x 322.7 x 707.0 mm
长 x 宽 x 高（传送导轨）
356.2 x 346.0 x 68.2 mm
重量
料盘塔（空）：26.3 kg (58.0 lbs.)
总：约 36 kg (79.4 lbs.)（取决于应用）
最大噪音排放
75 分贝（A）
储存容量
JEDEC 料盘规格
JEDEC 标准：95-1 和 IEC 60286-5
料盘（薄）
18 个 JEDEC 料盘或
18 个载板（饼干托盘）
（两个料盒中）
料盘（厚）
14 个 JEDEC 料盘或
14 个载板（饼干托盘）
（两个料盒中）
料盘交换时间
3.15 至 6.1 秒（取决于应用）
1)
料槽 n 与 n+1 切换时间
3.15 至 5.4 秒（最大/最小加速度）
料盒
长 x 宽 x 高
343.7 x 136 x 137 mm
最大载重量（每个料盒）
4.45 kg（含料盒重量）
1)
3.15 秒是指在最大加速度下与下一个料盘的交换时间，
6.1 秒是指在最小加速度下从第一个料盘至第九个料盘的交换时间
电气额定值和能耗
电源电压
28V
满载电流（最大值）
2.15 A
额定功耗的最大消耗量
3.3 A
设备短路功率 (SCCR)
---
电源
0.0602 kW
包装、运输和储存的环境要求
温度范围
-25°C 至 55°C
空气湿度
最高 95%
环境压力
最高 1700 m（无需均压处理）
贴片机运行的环境要求
室内温度
15°C 至 35°C
空气湿度
30 - 75%
（不得超过平均值 45%，这样就没有在贴片机上形成冷凝液的危险。）
环境压力
>750 毫巴（相当于高于平均海平面高度 2500 m）
