4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 225
图66: 拆卸 SIPLACE TX V2 上的角盖
SIPLACE TX V2：
取下保护盖
(1)
。具体操作如下：
► 拆下内侧的螺丝
(2)
。
► 拆下底部的螺丝
(3)
。
拆卸时抓牢角盖，使其不会意外掉落。
► 拔出连接器
(4)
，并将角盖
(1)
放在一
侧。
图67: 拆卸 SIPLACE TX V1/V2 上的标准侧盖
► 卸下用于紧固标准侧盖
(1)
的六颗螺
丝
(2)
。
拆卸时抓牢标准侧盖，使其不会意外掉
落。
► 松开标准侧盖背部的接地电缆
(3)
，并将
其放置一边。
图68: 插入支架并卸下标准支撑框架
► 在顶部侧盖和贴片机框架之间插入支架
[03136824‑xx]
(1)
。
► 拧紧螺丝
(2)
，直至支架牢固夹紧到位。
► 卸下顶部用于紧固标准支撑框架
(3)
的
两颗螺丝
(5)
。
► 卸下底部用于紧固标准支撑框架的四颗
螺丝
(4)
。
► 从贴片机上小心地取下标准支撑框架。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
226 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图69: 钉螺栓
► 钉两个定心销 [03015816‑xx]
(1)
。
两个定心销应突出基板
5mm+/‑0.5mm
。
提示
SIPLACE JTF 支撑框架(3) 上的凹
槽(2) 深度为 6mm。
.
图70: 安装 SIPLACE JTF 支撑框架并拆卸支架
► 将 SIPLACE JTF 支撑框架
(3)
插入到贴
片机中。
► 使用四颗 ISO4762-M8x12-A2-70
[03042583‑xx]
(4)
螺丝紧固 SIPLACE
JTF 支撑框架底部。
► 使用两颗 ISO4762-M6x8-A2-70
[03043124‑xx]
(5)
螺丝紧固 SIPLACE
JTF 支撑框架顶部。
► 拧下支架
(1)
顶部的螺丝
(2)
，然后从贴
片机上取下支架。
4 设置与调试
4.2 改造 SIPLACE TX 系列贴片机
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 227

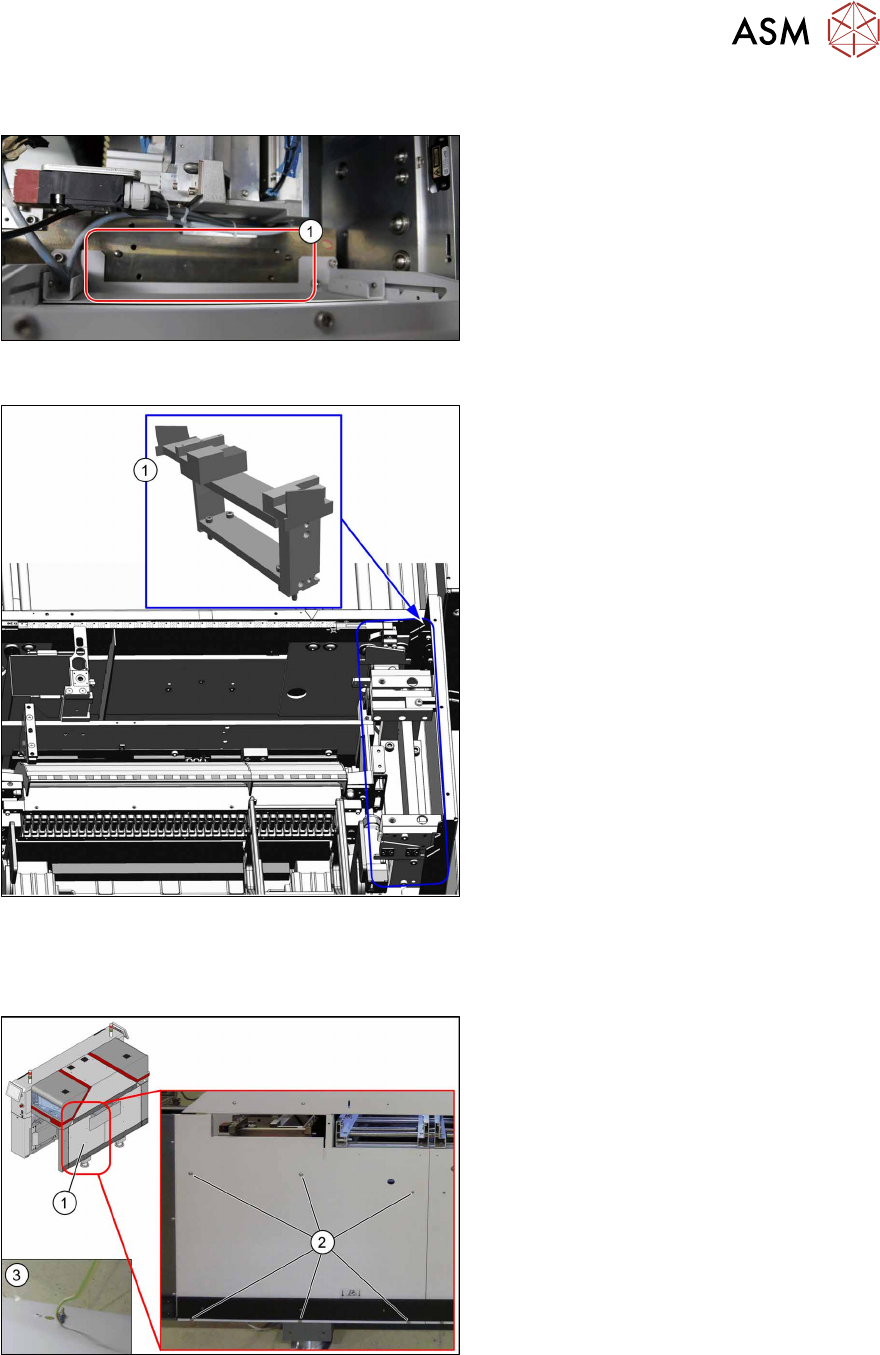

4.2.5.4 安装 SIPLACE JTF-ML2 适配器
图71: 清洁
► 在安装 SIPLACE JTF-ML2 适配器之
前，先使用无绒布和乙醇清洁表面
(1)
。
图72: 安装 SIPLACE JTF-ML2 适配器
► 将 SIPLACE JTF-ML2 适配器
(1)
插入
到贴片机中。
► 使用四颗 ISO4762-M8x35-A2-70
[03042588‑xx] 螺丝紧固 SIPLACE JTF-
ML2 适配器。
使用相应的扩展部件完成此操作。
4.2.5.5 安装设备防护装置
图73: 安装侧盖
► 紧固接地电缆
(3)
。
► 使用六颗 ISO7380-2M6x8-A2-70
[03099592‑xx]
(2)
螺丝紧固 SIPLACE
JTF 侧盖
(1)
。
