4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
42 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
Abb.59: Halter montieren
► Montieren Sie den Halter(2) mit zwei
Schrauben ISO4762-M6x14-A2-70
[03043125‑xx] an der Querleiste(1).
Drücken Sie den Halter beim Fest-
schrauben nach oben an die Kante(3).
Montage des Leergurtleitkanals und Demontage des PPW
Abb.60: LLK und Abdeckung montieren
► Montieren Sie den kurzen Leergurtleit-
kanal(1) mit zwei Schrauben ISO4762-
M6x14-A2-70 [03043125‑xx].
► Montieren Sie den "Eingreifschutz
Schneidgerät"(2) [03130649‑xx] mit
zwei Schrauben ISO4762-M6x14-
A2-70 [03043125‑xx].
Abb.61: PPW-Halter demontieren
Führen Sie folgende Schritte am demontier-
ten PPW-Halter durch:
► Entfernen Sie die Befestigungs-
schraube(2) der Stütze(1) und neh-
men Sie diese ab.
► Entfernen Sie die Befestigungs-
schraube(3) der Pipettenstation und
des Abwurfbehälter-Halters(4) und
nehmen Sie diese ab.
 HINWEIS!
Die bisherige Pipettenstation wird nicht
mehr verwendet.
.
► Verschließen Sie ggf. offene pneumati-
sche Verbindungen.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 43
Abb.62: PPW-Halter montieren
► Montieren Sie die beiden PPW-
Halter(2) mit je zwei Schrauben(1).
Montieren Sie den PPW noch nicht.
4.2.5.3 Maschinenschutz umbauen
Abb.63: Eingreifschutz demontieren
1. Obere Leiste mit darunterliegendem
Eingreifschutz oben
2. Eingreifschutz unten
► Lesen Sie für die Demontage der
folgenden Teile den entsprechenden
Abschnitt in der Montageanleitung
"Ein- und Ausgabeband-Verlängerung
SIPLACE TX" [00198141‑xx].
Abb.64: Untere Leiste demontieren
► Demontieren Sie die untere Leiste(1).
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
44 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

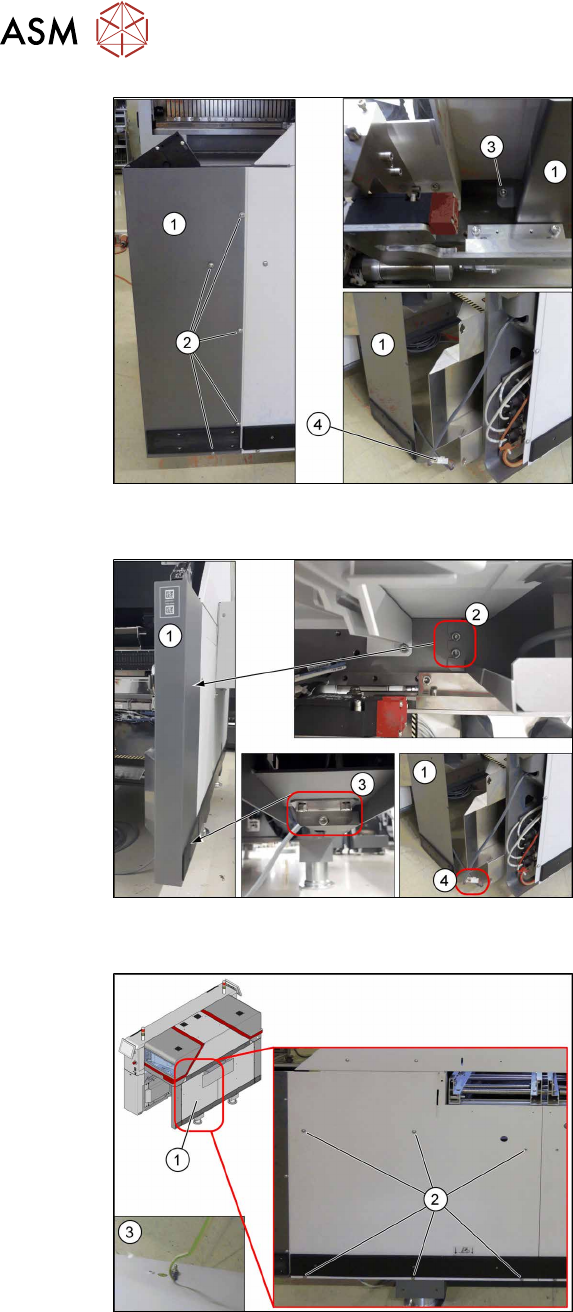

Abb.65: Eckverkleidung demontieren an der SIPLACE
TXV1
SIPLACE TX V1:
Demontieren Sie die Eckverkleidung(1).
Gehen Sie dazu wie folgt vor:
► Entfernen Sie die Schrauben(2) an der
Außenseite.
► Entfernen Sie die Schraube(3) an der
Innenseite.
Halten Sie die Eckverkleidung dabei
gut fest damit diese nicht unkontrolliert
herunterfällt.
► Lösen Sie den Stecker(4) und stellen
Sie die Eckverkleidung (1) zur Seite.
Abb.66: Eckverkleidung demontieren an der SIPLACE
TXV2
SIPLACE TX V2:
Demontieren Sie die Eckverkleidung(1).
Gehen Sie dazu wie folgt vor:
► Entfernen Sie die Schrauben(2) an der
Innenseite.
► Entfernen Sie die Schrauben(3) an der
Unterseite.
Halten Sie die Eckverkleidung dabei
gut fest, damit diese nicht herunterfällt.
► Lösen Sie den Stecker(4) und stellen
Sie die Eckverkleidung (1) zur Seite.
Abb.67: Standard-Seitenverkleidung demontieren an der
SIPLACE TXV1/V2
► Entfernen Sie die sechs Befestigungs-
schrauben(2) der Standard-Seitenver-
kleidung(1).
Halten Sie die Standard-Seitenverklei-
dung dabei gut fest damit diese nicht
unkontrolliert herunterfällt.
► Lösen Sie das Erdungskabel(3) an der
Rückseite der Standard-Seitenverklei-
dung ab und stellen Sie diese zur
Seite.
