4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
50 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
4.2.5.8 Transport montieren

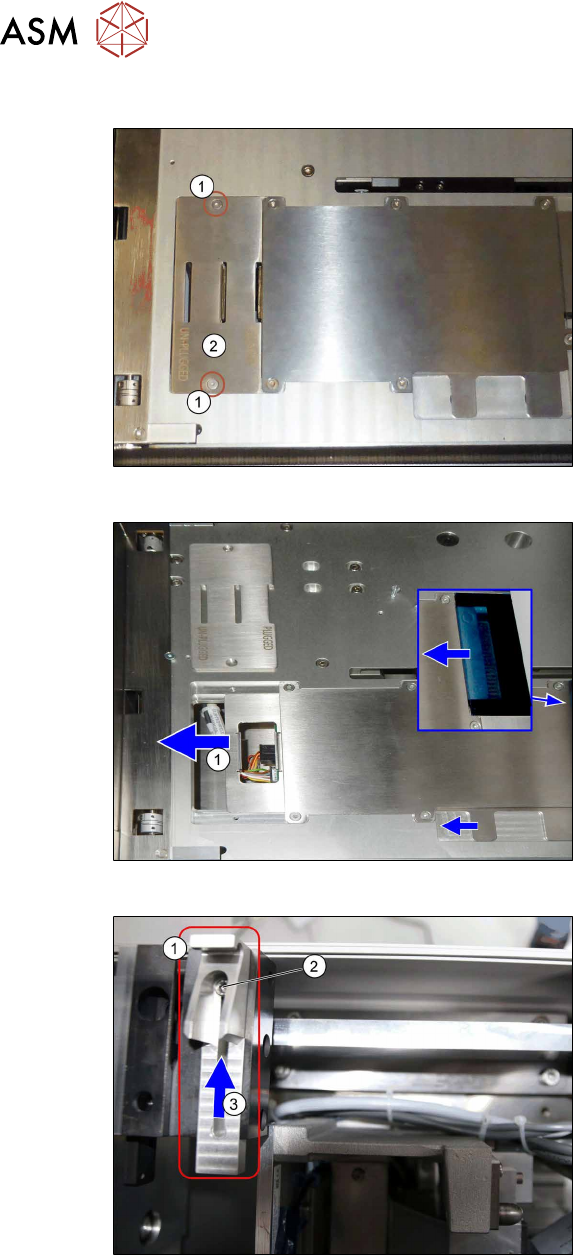

Abb.82: Transport montieren 1
► Prüfen Sie, ob die Schrauben(1) und
die Abdeckung(2) entfernt wurden.
Wenn nicht: Entfernen Sie die Schrau-
ben und die Abdeckung.
Abb.83: Transport montieren 2
► Prüfen Sie, ob das Blech(1) nach links
verschoben wurde.
Wenn nicht: Schieben Sie das Blech
bis zum Anschlag nach links.
Abb.84: Transport montieren 3
► Lockern Sie die Schraube(2) am
Transport-Drehpunkt(1).
► (3) Verschieben Sie den Transport-
Drehpunkt bis zum Anschlag in Rich-
tung Turm.
► Ziehen Sie die Schraube(2) wieder fest
an.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 51

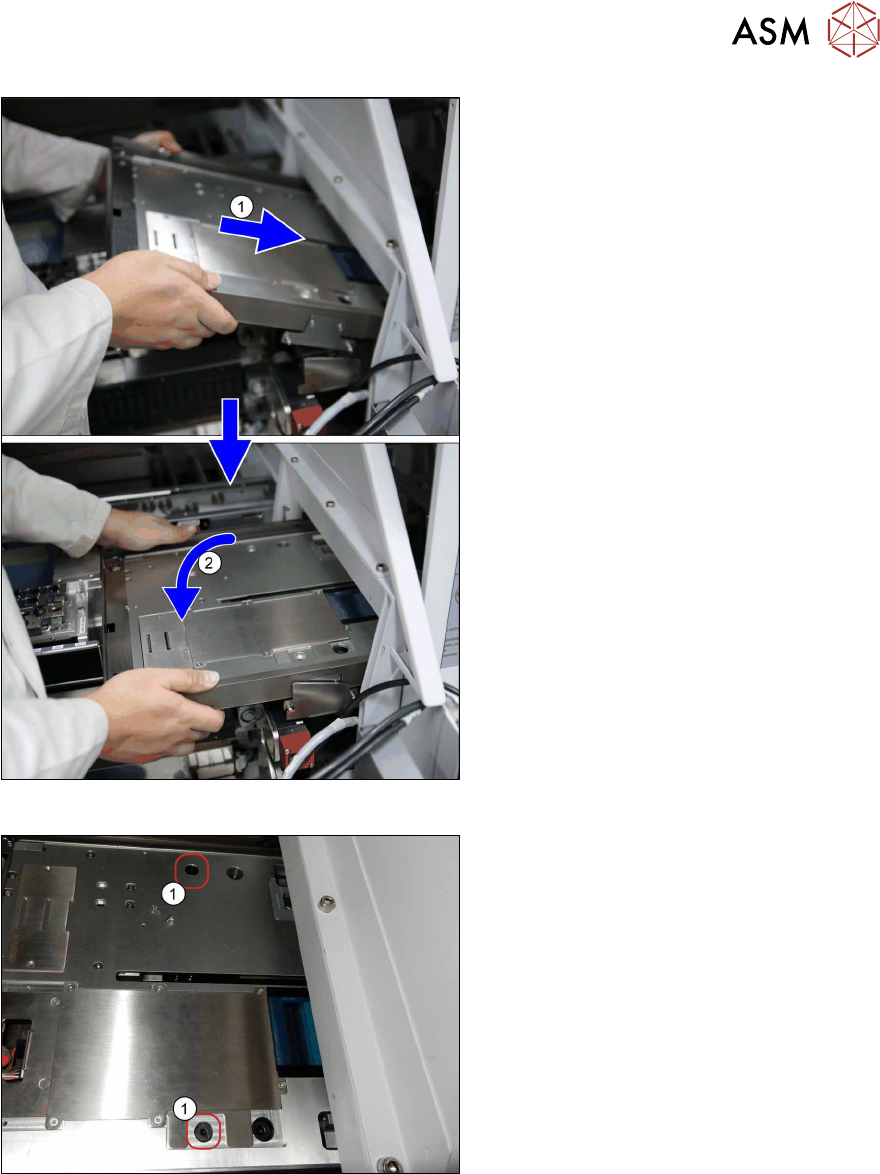

Abb.85: Transport montieren 4
► Legen Sie vor der Montage des Trans-
ports die Kabel [03134469‑xx] und
[03134468‑xx] lose in den Haltewinkel
(siehe auch nächste Abbildung).
► (1) Setzen Sie den Transport ein.
Achten Sie darauf dass dieser korrekt
im Transport-Drehpunkt sitzt.
► (2) Klappen Sie den Transport nach
unten auf den SIPLACE JTF-ML2-
Adapter.
Abb.86: Transport montieren 5
► Befestigen Sie den Transport mit zwei
Schrauben(1) (ISO7379 - 8x16-12.9)
auf dem SIPLACE JTF-ML2-Adapter.
4 Aufstellen und Inbetriebnahme
4.2 Nachrüstung an der SIPLACE TX-Serie
52 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

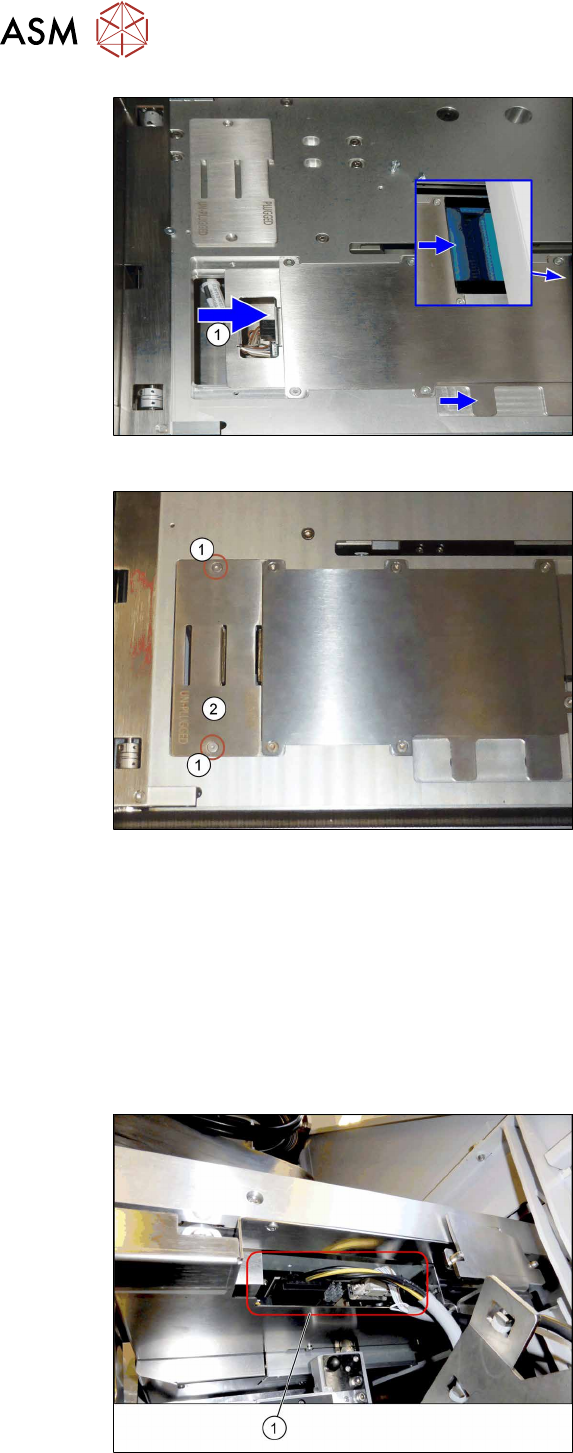

Abb.87: Transport montieren 6
► Schieben Sie das Blech(1) bis zum
Anschlag nach rechts.
Damit wird die elektrische Verbindung
zwischen Transport und Turm herge-
stellt (siehe blaues Fenster).
Ggf. muss der Stecker vom Turm aus
gegengehalten werden.
Abb.88: Transport montieren 7
► Montieren Sie die Abdeckung(2) mit
zwei Schrauben(1).
4.2.5.9 Elektrische Verbindungen herstellen an der SIPLACE TX-Serie V1
Verwenden Sie für die SIPLACE TX-Serie V1 folgende Kabel:
●
Kabel COTi TX: DC-Kontroll zu SIPLACE JTF-ML [03134469‑xx]
●
Kabel COTi TX: CAN-Bus3 zu SIPLACE JTF-ML [03134468‑xx]
Beachten Sie dazu auch die Wirkschaltpläne (s.u.).
► Entfernen Sie die Abdeckung über den Steckern der FCU (siehe auch 7.1.1 "Feeder-Control-
Unit (FCU) tauschen" [}87]).
Abb.89: Stecker am SIPLACE JTF-ML2
► (1) Stecken Sie die Kabel
[03134469‑xx] und [03134468‑xx] am
SIPLACE JTF‑ML2 an.
