3 Technische Daten des Moduls
3.1 Technische Daten
28 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
3.1 Technische Daten
SIPLACE JTF-ML2
Breite x Länge x Höhe (Turm) 374,5 x 322,7 x 707,0 mm
Breite x Länge x Höhe (Transport) 356,2 x 346,0 x 68,2 mm
Gewicht Turm (leer): 26,3 kg (58,0 lbs.)
Gesamt: ~36 kg (79,4 lbs.) (je nach Applikation)
Maximale Geräuschentwicklung 75 dB (A)
Speicherkapazität
JEDEC Flächenmagazin Spezifikation JEDEC Standard: 95-1 & IEC 60286-5
Flächenmagazin dünn 18 JEDEC Flächenmagazine oder
18 Magazinbleche (Cookie Trays)
(in zwei Kassetten)
Flächenmagazin dick 14 JEDEC Flächenmagazine oder
14 Magazinbleche (Cookie Trays)
(in zwei Kassetten)
Flächenmagazin Wechselzeit 3,15 bis 6,1 Sekunden (je nach Applikation)
1)
Einschub n nach n+1 3,15 bis 5,4 Sekunden (maximale/minimale
Beschleunigung)
Kassette
Breite x Länge x Höhe 343,7 x 136 x 137 mm
Max. Ladegewicht (pro Kassette) 4,45 kg (inkl. Gewicht der Kassette)
1)
3,15 Sekunden zum nächsten Flächenmagazin mit maximaler Beschleunigung,
6,1 Sekunden vom ersten zum neunten Flächenmagazin mit minimaler Beschleunigung
Elektrische Anschlusswerte und Energieverbrauch
Nennspannung 28 V
Volllaststrom (max) 2,15 A
Nennstromaufnahme des größten Ver-
brauchers
3,3 A
Kurzschluss-Auslegung der Maschine
(SCCR)
---
Leistung 0,0602 kW
Umweltbedingungen für das Verpacken, den Transport und die Lagerung
Temperaturbereich -25 °C bis + 55 °C
Luftfeuchtigkeit bis 95 %
Umgebungsdruck bis 1700 m Höhe ohne Druckausgleich
Umweltbedingungen für den Betrieb der Automaten
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30 - 75%
(Im Mittel nicht höher als 45%, so dass Kondensation an der Maschine
auf jeden Fall ausgeschlossen ist.)
Umgebungsdruck > 750 mbar (entspricht 2500 m über dem Meerespiegel)
3 Technische Daten des Moduls
3.2 Übersicht – SIPLACE JTF-ML2
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 29
3.2 Übersicht – SIPLACE JTF-ML2

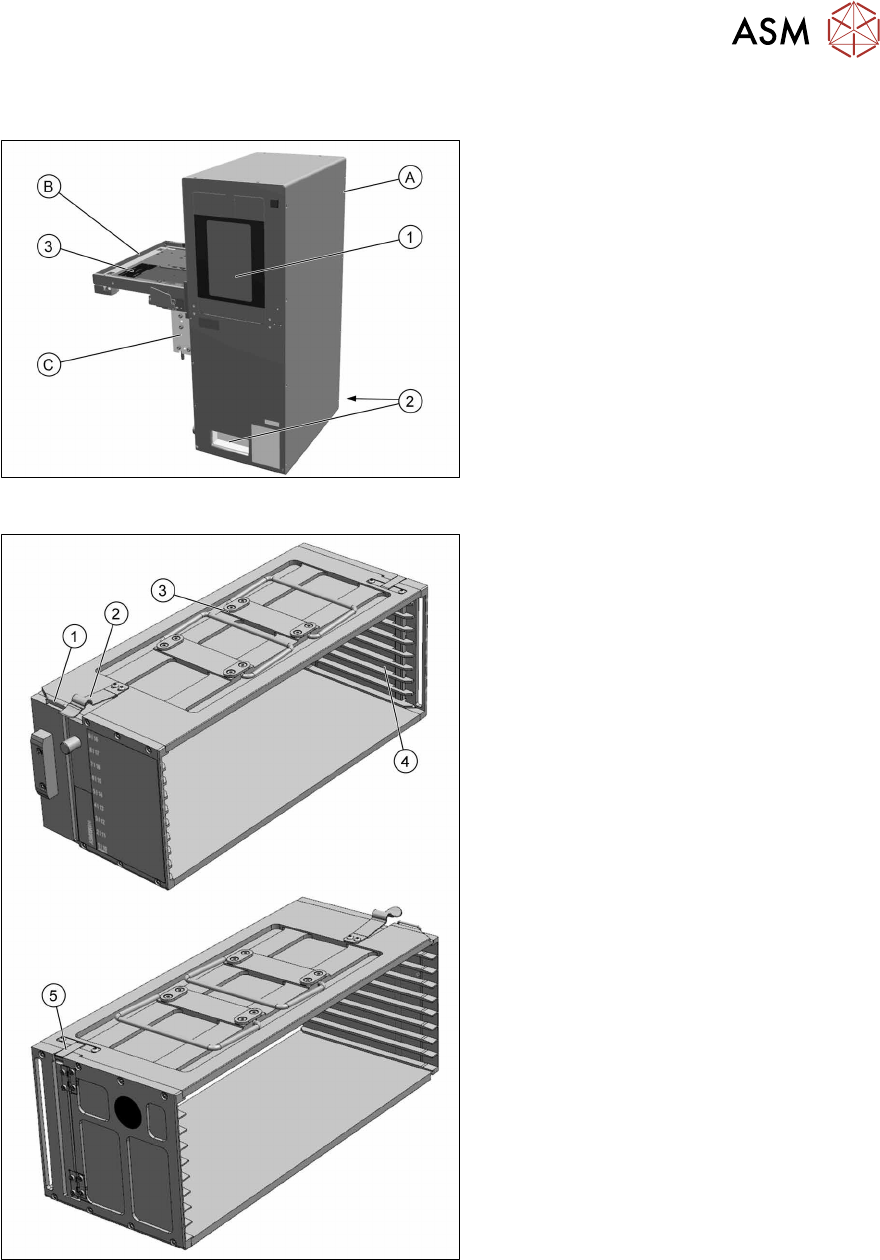

Abb.20: SIPLACE JTF-ML2
SIPLACE JTF ML2 (Tray-Zuführmodul)
[00588116‑xx]
A)Turm
B)Transport
C)SIPLACE JTF‑ML2-Adapter
1. Tür
2. Tragegriffe
3. Pick-Position
Abb.21: Kassette für 9 Trays (Standard)
SIPLACE JTF-ML2 Flächenmagazin Kas-
sette 9 [00588199‑xx]
Standardmäßig wird der SIPLACE JTF-ML2
mit zwei Kassetten für 9 Trays ausgeliefert.
Dieser Kassettentyp kann nur dünne
JEDEC-Trays aufnehmen.
1. Transportsicherung
2. Sicherungsfeder
3. Tragegriffe
4. Führungen für JEDEC-Trays
5. Richtungssicherung
3 Technische Daten des Moduls
3.2 Übersicht – SIPLACE JTF-ML2
30 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
Abb.22: Kassette für 7 Trays (optional)
SIPLACE JTF-ML2 Flächenmagazin Kas-
sette 7 [00588177‑xx]
Kassetten für 7 Trays können separat
bestellt werden.
Dieser Kassettentyp kann dünne (7,62mm)
und dicke (12,19mm) JEDEC-Trays aufneh-
men.
1. Transportsicherungen (2x)
2. Sicherungsfeder
3. Tragegriffe
4. Führungen für JEDEC-Trays
GEFAHR
Crashgefahr bei Verwendung dicker JEDEC-Trays
► Verwenden Sie dicke JEDEC-Trays nicht in Kombination mit C&P20P2 oder CPP_L.
Dies führt zur Beschädigung des Kopfes.
