4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
244 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

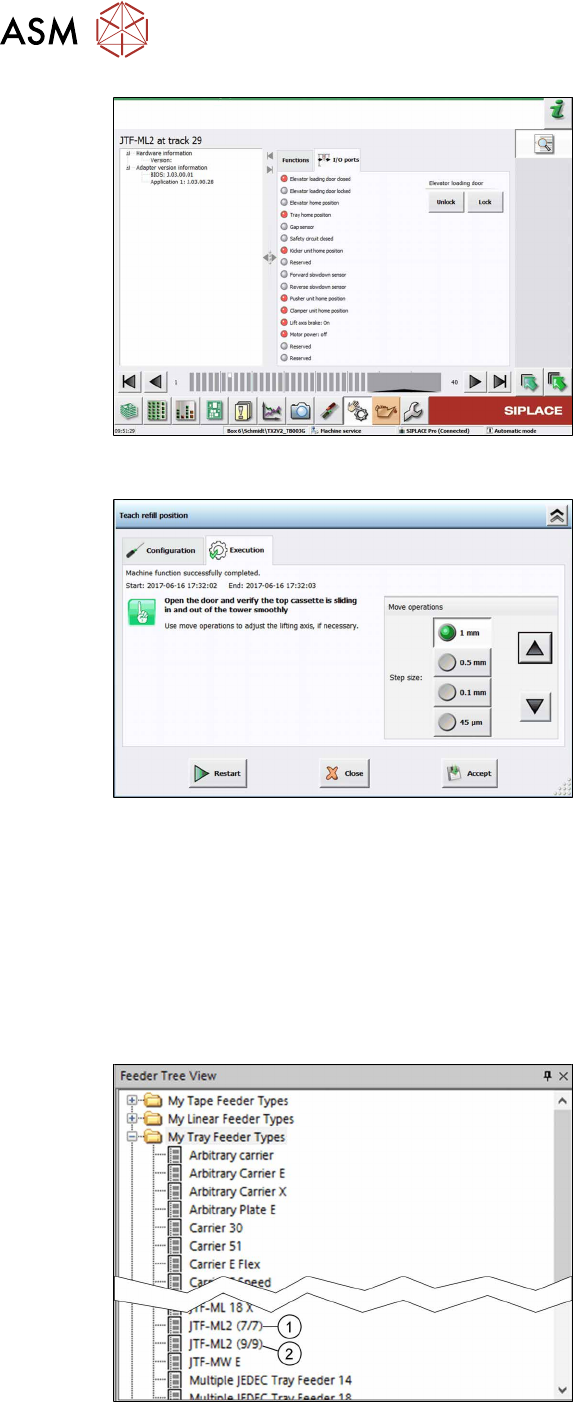

图108: 示教续料位 4
► 解锁/锁定门以示教或检查续料位。
图109: 示教续料位 5
► 打开安全门并检查顶部料盒是否可以顺
畅滑入和滑出料盘塔。
使用箭头按钮调整续料位。
► 单击
Accept
按钮以保存新的续料位。
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
SIPLACE JTF-ML2 可供 SIPLACE Pro 14.1 及更高版本使用。以前的 SIPLACE Pro 版本不支持
SIPLACE JTF-ML2。
4.3.1 SIPLACE Pro 中的 SIPLACE JTF-ML2 — 供料器树视图
图110: 供料器树视图
在
Feeder Tree View
中有两种 SIPLACE
JTF-ML 供料器类型可供选择：
1.
JTF-ML2 (7/7)
（针对较高元件）
– 用于 14 个 JEDEC 料盘，料盘高
度=12.19mm，位于两个料盒中
– 最多 14 种不同元件（每个料盘一种
类型）
2.
JTF-ML2 (9/9)
（针对标准元件）
– 用于 18 个 JEDEC 料盘，料盘高
度=7.62mm，位于两个料盒中
– 最多 18 种不同元件（每个料盘一种
类型）
4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 245
4.3.2 JEDEC 料盘描述 — 料盘树视图
图111: 料盘树视图
► 定义一个尺寸符合 JEDEC 料盘标准的 JEDEC 料盘。
► 有关尺寸，请参考制造商提供的数据表。
提示
JEDEC 料盘标准
为确保能够安装到 JEDEC 盘式供料器中，尺寸必须符合 JEDEC 料盘标准。在此例中，定
义了一个名为
JEDEC Test
的 JEDEC 料盘。
4 设置与调试
4.3 JEDEC 盘式供料器在 SIPLACE Pro 中的配置
246 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
图112: 料盘树视图 – 分配供料器
► 定义 JEDEC 料盘后，必须将其分配给供料器。选择相关的 SIPLACE JTF 供料器类型。
► 选择
Feeder
选项卡
(1)
。
► 选择
Add
可添加供料器，选择
Remove
可移除供料器
(2)
。
► 选择相关的 SIPLACE JTF 供料器类型（可以选择多项）并单击
OK
进行确认。
Select
窗口中
将显示已分配的 SIPLACE JTF 供料器
(3)
。
4.3.3 工作站的配置 — 工作站树视图
并非每个工作站都可配置为使用 JEDEC 盘式供料器。
工作站软件版本等于或高于 710.1 的以下工作站支持 SIPLACE JTF-ML2：
●
SIPLACE TX1
●
SIPLACE TX2
工作站软件版本等于或高于 711.1 的以下工作站支持 SIPLACE JTF-ML2：
●
SIPLACE TX1 V2
●
SIPLACE TX2 V2
