5 Aufgaben an der Maschine 5.2 Aufgabe: Bedienung des Förderers 76 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 Abb.135: Entriegeln der Transportsicherung ► Entrie…
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 75

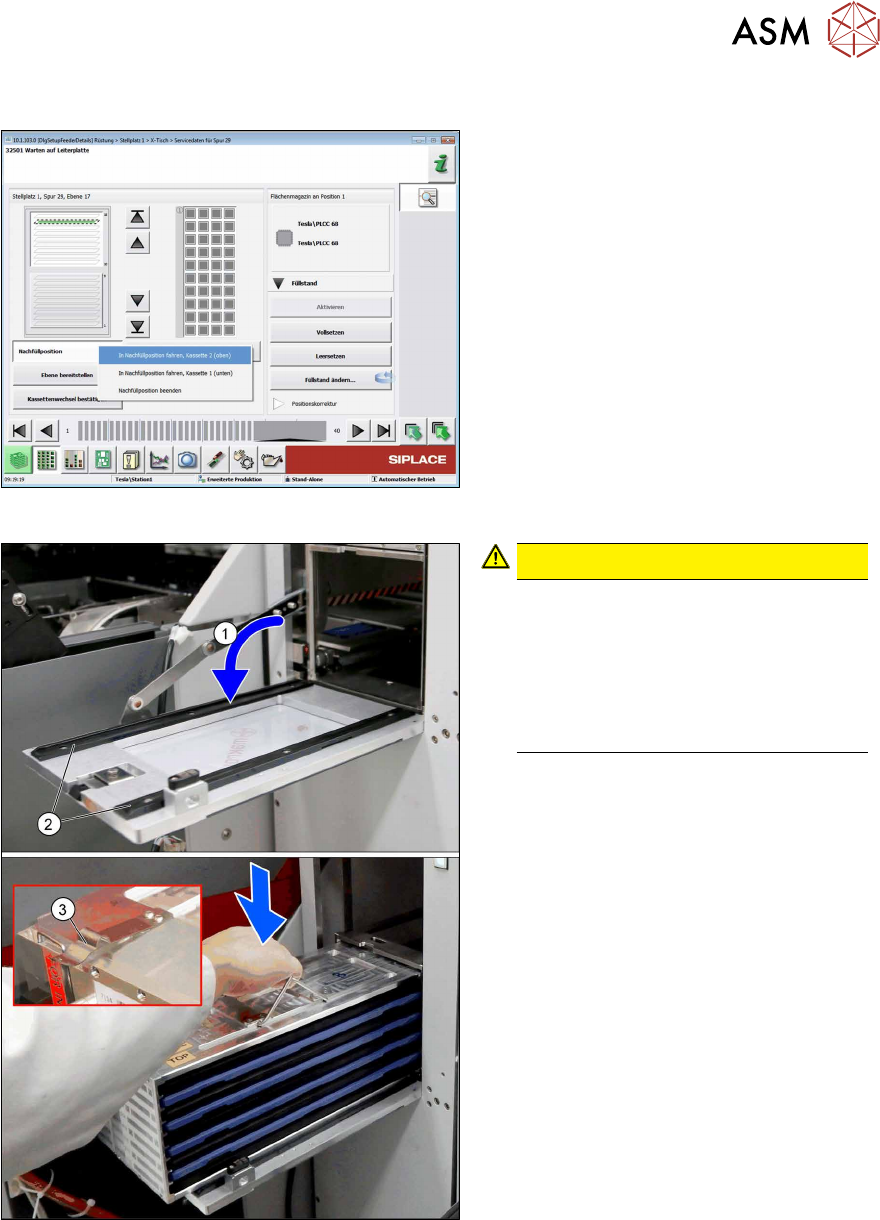

5.2.5 Kassette in den SIPLACE JTF-ML2 einsetzen
Abb.133: Kassette in Nachfüllposition fahren
► Klicken Sie auf die Schaltfläche
Nachfüllposition und In Nachfüllposi-
tion fahren.
Abb.134: Kassette einsetzen
VORSICHT!
Verspringen von Bauteilen vermei-
den
Unsachgemäßes oder ruckartiges Ein-
setzen der Kassette kann zum Ver-
springen der Bauteile führen.
Heben und halten Sie die Kassette
immer waagrecht.
.
► Öffnen Sie die Türe(1).
► Setzen Sie die Kassette auf die Schie-
nen(2) an der Innenseite der Türe.
Achten Sie auf die Orientierung. Die
Feder(3) muss nach außen zeigen.
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
76 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

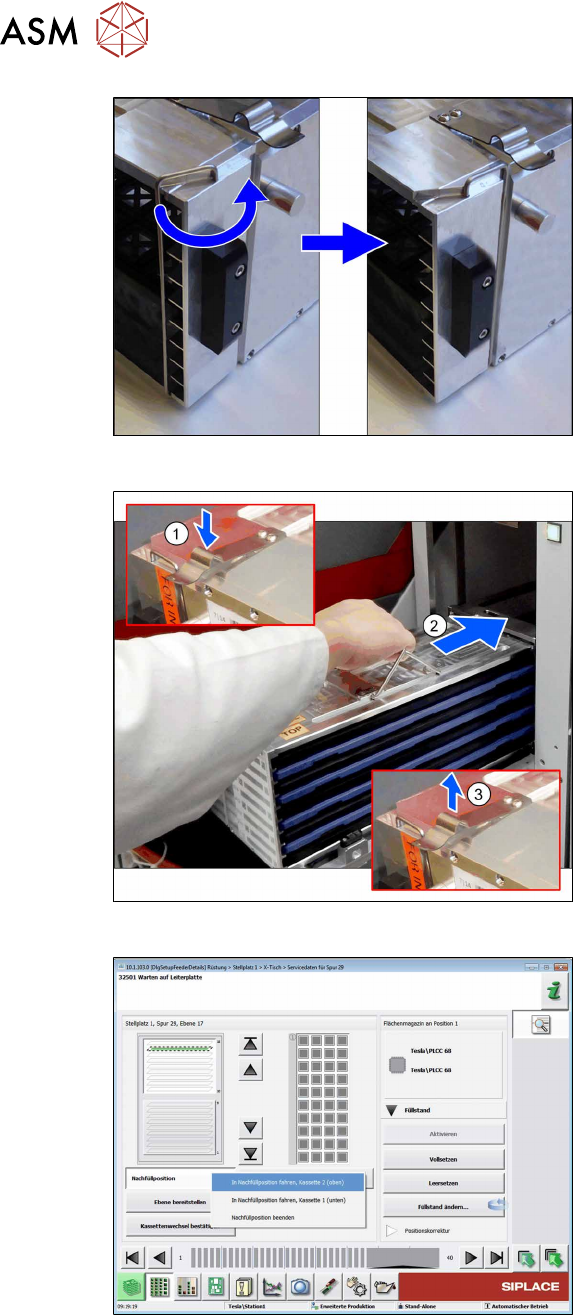

Abb.135: Entriegeln der Transportsicherung
► Entriegeln Sie die Transportsicherung.
► Stellen Sie sicher dass die Richtungs-
sperre in Position "offen" ist.
Abb.136: Einschieben der Kassette
► Drücken Sie die Feder(1) ganz nach
unten.
► Schieben(2) Sie die Kassette vorsich-
tig in den Turm.
Vermeiden Sie ruckartige Bewegungen
um ein Verspringen der Bauteile zu
vermeiden.
► Lassen Sie die Feder(3) los.
► Schließen Sie die Türe.
Abb.137: Kassette in Nachfüllposition fahren
► Klicken Sie auf die Schaltfläche
Nachfüllposition und wählen Sie
Nachfüllposition beenden.
ð Der SIPLACE JTF‑ML2 ist wieder
betriebsbereit.
5 Aufgaben an der Maschine
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 77
5.3 Bedienung JEDEC Tray Feeder in der Stationssoftware
SIPLACEJTF‑ML2-Förderer sind ab Stationssoftware Version 710.1 verfügbar.
Frühere Software-Versionen unterstützen diese Förderer-Familie nicht.
Der JEDEC Tray Feeder erscheint erst nach Vorgabe eines Jobs an der Station.

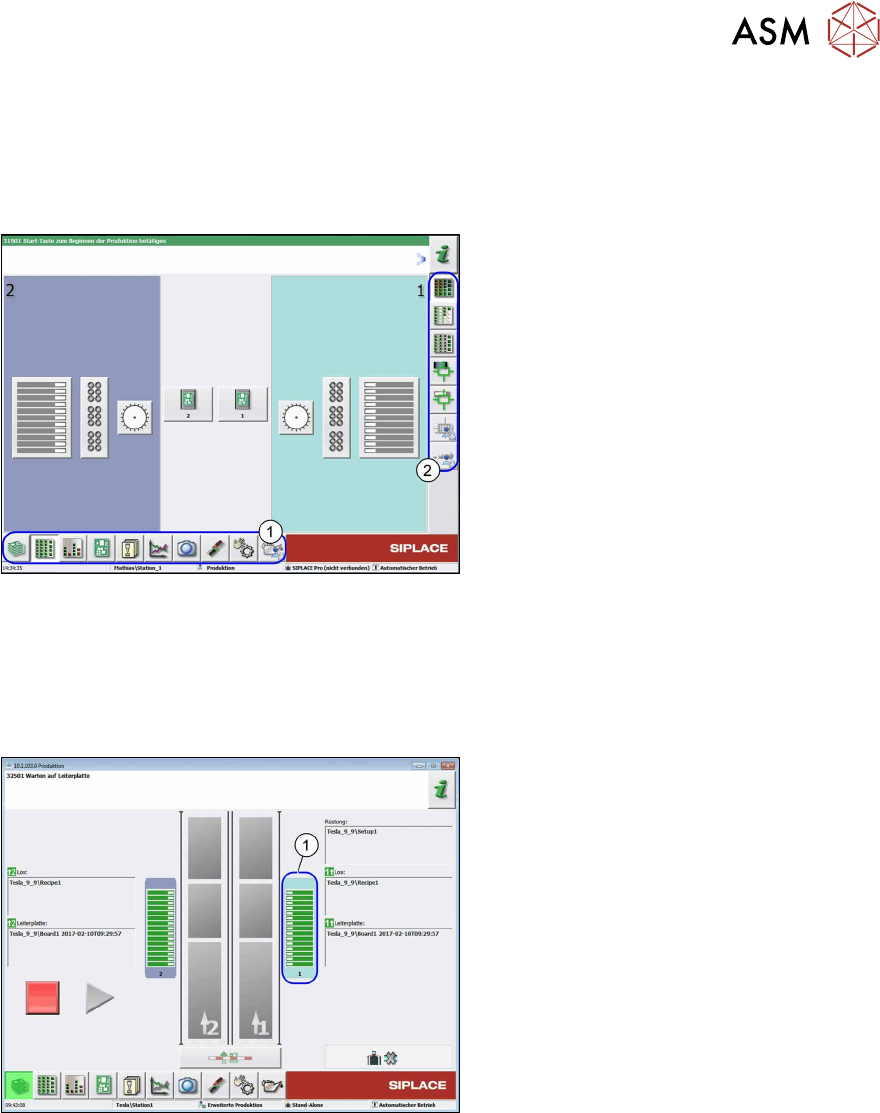

Abb.138: Grundansicht (am Beispiel SIPLACETX2)
In den Abschnitten werden folgende
Bezeichnungen und Benennungen verwen-
det:
1. Menu
2. Sub-Menu
5.3.1 JEDEC Tray Feeder in SIPLACEPro konfiguriert und Vorgabe an Maschine
Wurde ein JEDEC Tray Feeder in SIPLACEPro konfiguriert, wird durch Vorgabe eines Auftrags an
die Maschine der jeweilige Stellplatz in zwei Bereiche unterteilt. Bei einer Maschine der
SIPLACEX-Serie S bleibt es ein Bereich.
Abb.139: Stellplatzansicht (am Beispiel SIPLACETX2)
1. Stellplatz 1
