5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 73

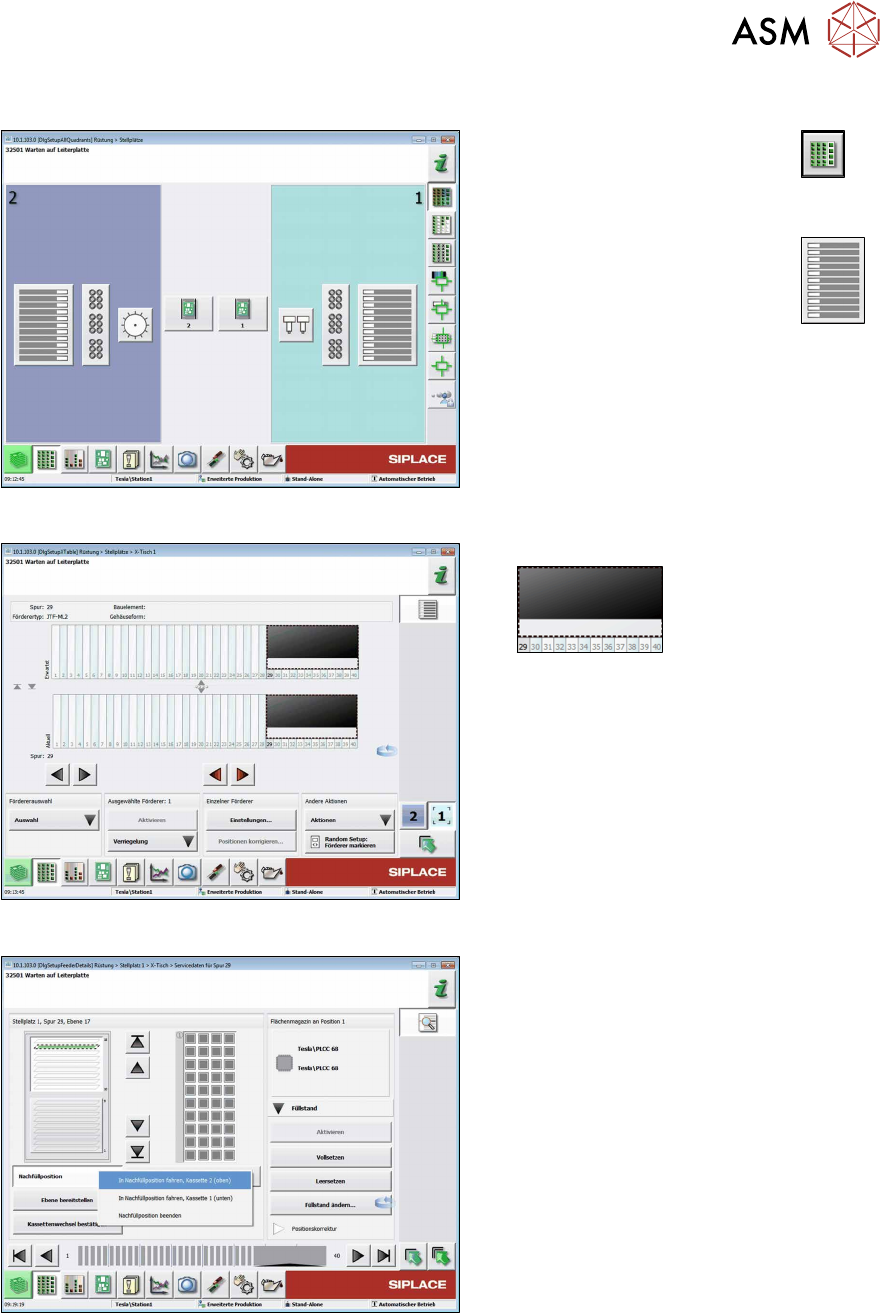

5.2.4 Kassette aus dem SIPLACE JTF-ML2 entnehmen
Abb.128: Menü Stellplätze
► Klicken Sie auf die Schaltfläche
,
um das Menü Rüstung Stellplätze
aufzurufen.
► Klicken Sie auf die Schaltfläche
, um die Rüstung des Tisches anzuzei-
gen.
Abb.129: Menü Stellplätze - Tisch
► Markieren Sie den JTF-Bereich
.
► Klicken Sie auf die Schaltfläche Ein-
stellungen….
Abb.130: Kassette in Nachfüllposition fahren
► Fahren Sie die Kassette in die Nachfüll-
position. Klicken Sie dazu auf die
Schaltflächen Nachfüllposition und In
Nachfüllposition fahren … der ent-
sprechenden Kassette.
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
74 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019

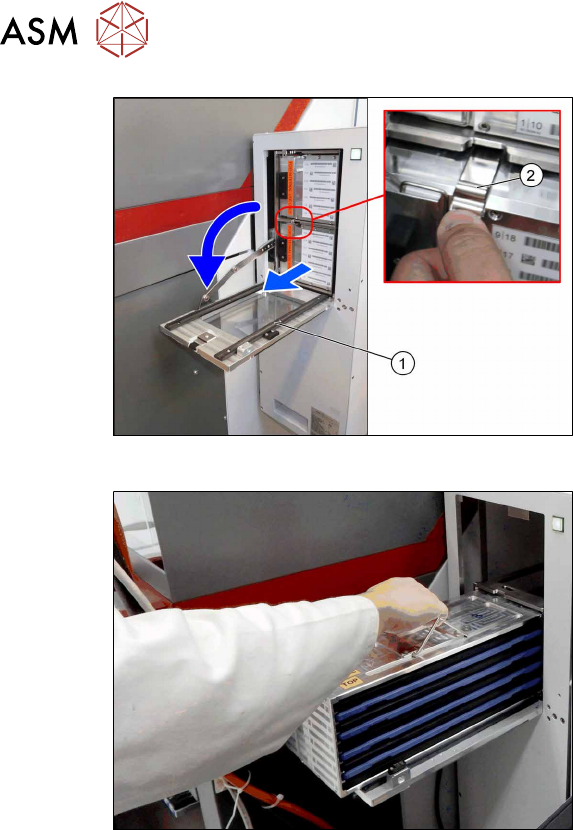

Abb.131: Türe öffnen
► Öffnen Sie die Türe(1), wenn der Lift
an der Nachfüllposition angekommen
ist.
► Drücken Sie die Feder(2) nach unten
und ziehen Sie die Kassette auf die
Schienen heraus.
Abb.132: Kassette abnehmen
► Sichern Sie die Trays mit der Trans-
portsicherung und der Richtungssperre.
► Nehmen Sie die Kassette von den
Schienen ab. Halten Sie die Kassette
waagrecht und stellen Sie diese auf
einen soliden Untergrund.
5 Aufgaben an der Maschine
5.2 Aufgabe: Bedienung des Förderers
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 75
5.2.5 Kassette in den SIPLACE JTF-ML2 einsetzen
Abb.133: Kassette in Nachfüllposition fahren
► Klicken Sie auf die Schaltfläche
Nachfüllposition und In Nachfüllposi-
tion fahren.
Abb.134: Kassette einsetzen
VORSICHT!
Verspringen von Bauteilen vermei-
den
Unsachgemäßes oder ruckartiges Ein-
setzen der Kassette kann zum Ver-
springen der Bauteile führen.
Heben und halten Sie die Kassette
immer waagrecht.
.
► Öffnen Sie die Türe(1).
► Setzen Sie die Kassette auf die Schie-
nen(2) an der Innenseite der Türe.
Achten Sie auf die Orientierung. Die
Feder(3) muss nach außen zeigen.
