第 1 部 基本编 第 2 章 生产
3) 数值（验证单独检查）
请从菜单栏中选择“工具”/“检查”/“数值”。
以列表显示“元件数据”中验证被设定为“是”的方形芯片。
选择要进行检查的元件，单击“单独检查”。

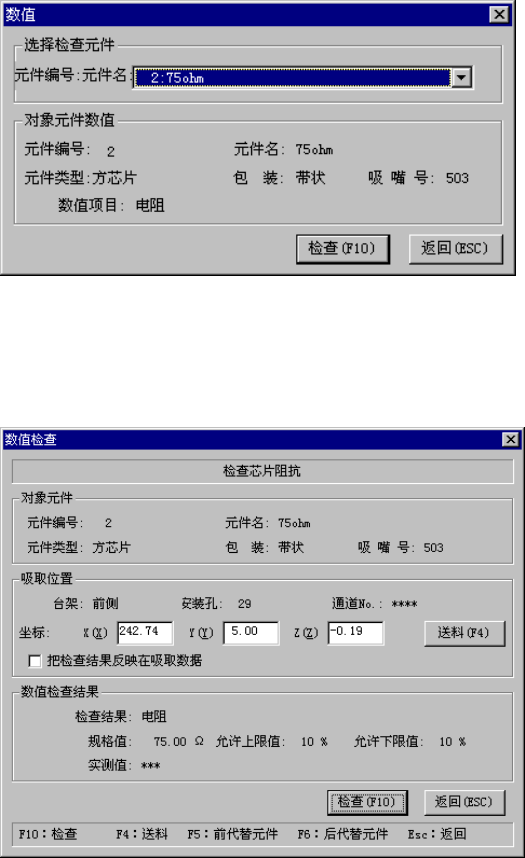

图 2.10.6.1.2 数值元件选择画面
显示如下所示的画面。
图 2.10.6.1.3 数值检查进行画面
① 对象元件
显示元件的内容。
② 吸取位置
显示吸取元件的吸取位置的内容。也可更改前代替元件及后代替元件的吸取位置。
● 送料
敲打一下送料器，送出元件(32mm的纸带除外)。
● 把检查结果反映在吸取数据（将示教结果反应到吸取数据中）
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选时，坐标仅适用于此次吸
取。
2-68
第 1 部 基本编 第 2 章 生产
③ 验证检查结果
显示当前选中元件的检查项目、规格值、上限、下限。
元件检查后，在实测值中显示检查结果。
按下“执行数值检查”按钮执行单独检查，显示如下的画面。

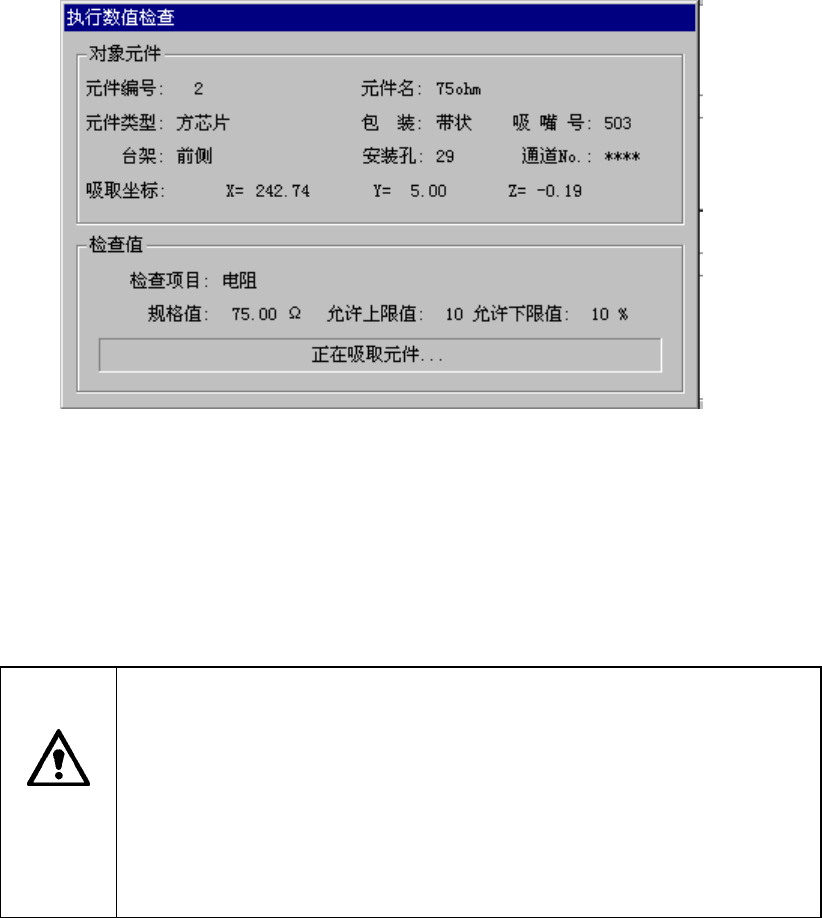

图 2.10.6.1.4 正在进行单独检查
·
对象元件（检查中的元件）
显示检查中的元件内容。
· 检查值（检查中的值）
显示检查项目、规格值、允许值的上限下限与当前的动作状态。
注意
按下“ 单独检查” ，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下“ 单独检查” ，请务必确认装置内部无人作业。
在按下“ 单独检查” 前，请确认装置附近没有会受到人身伤害的人。
在按下“ 单独检查” 前，请确认装置内部没有安装、安放会妨碍装置运行
的物体(调整工具等)。
2-69
第 1 部 基本编 第 2 章 生产
4) 验证连续检查
请从菜单栏中选择“工具”/“检查”/“验证连续检查”。
显示如下画面。设定作为检查对象的元件的条件，单击“连续检查”。进行检查。

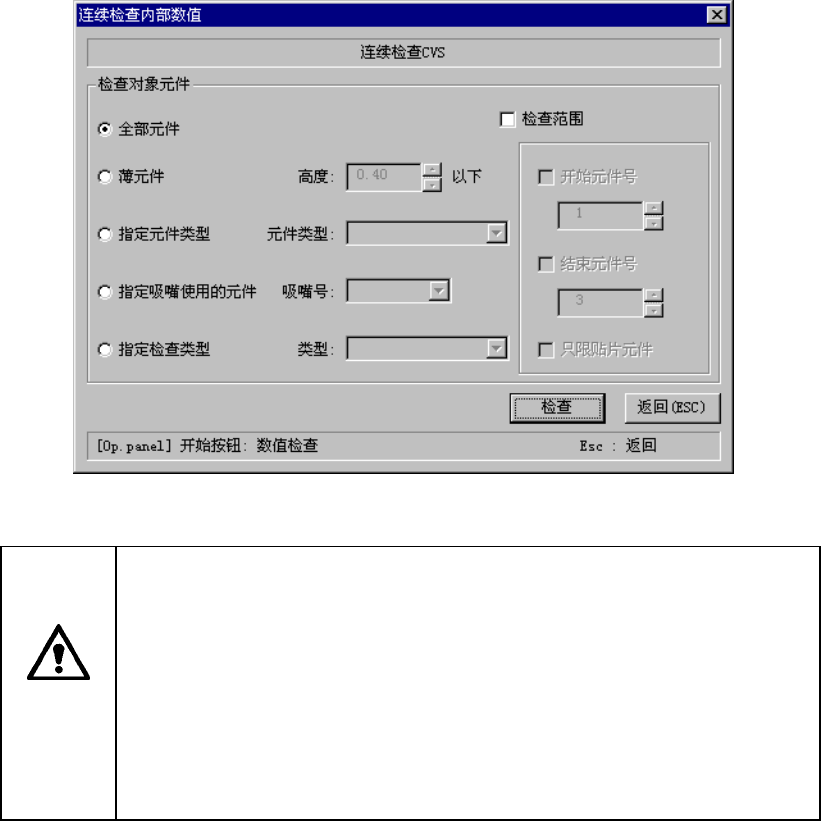

图2.10.6.1.5 进行连续检查
注意
按下“ 连续检查” ，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下“ 连续检查” ，请务必确认装置内部无人作业。
在按下“ 连续检查” 前，请确认装置附近没有会受到人身伤害的人。
在按下“ 连续检查” 前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
1) 贴片对象元件
仅在检查与元件数据中某一条件相一致的元件时设定。
① 所有元件
检查所有的元件数据。
② 仅限于薄元件
仅检查高度在设定的“高度”值以下的元件。
③ 仅限于指定的元件类别
仅检查指定的元件类别。
④ 仅限于使用指定吸嘴的元件
仅检查使用了指定吸嘴的元件。
⑤ 仅限于指定验证种类
仅检查指定了验证种类(阻抗、电容、极性)的元件。
