第1部 基本篇 第4章 生产程序制作
2) 管状元件的输入方法

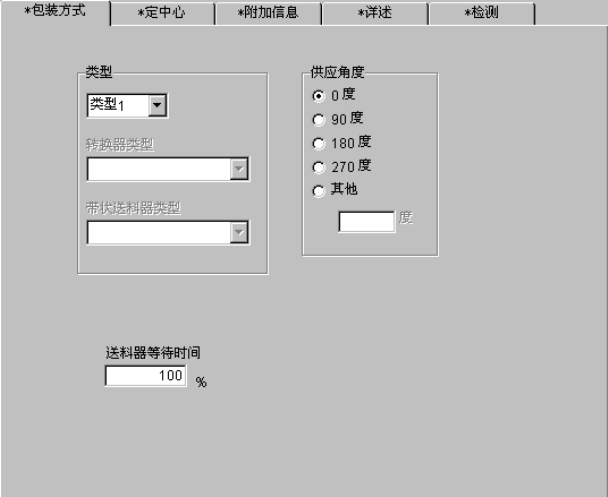

图 4-3-5-2-2 元件数据(管状包装)
① 类型
选择管状送料器的类型。
·N 型：适用于 7mm
～
13.4mm 宽的元件
·W 型：适用于 15mm
～
31.2mm 宽的元件
当为管状变换器和带状送料器时，请分别选择“变换器型”或“带状送料器型”。
② 送料等待时间
用百分比设置相对于从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各
送料器型号设置的值)的实际等待时间的比例。
初始值为100%。
③ 元件供给角度
输入管状送料器上的元件包装方式相对于JUKI的元件供给角度0°的角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
4-41
第1部 基本篇 第4章 生产程序制作

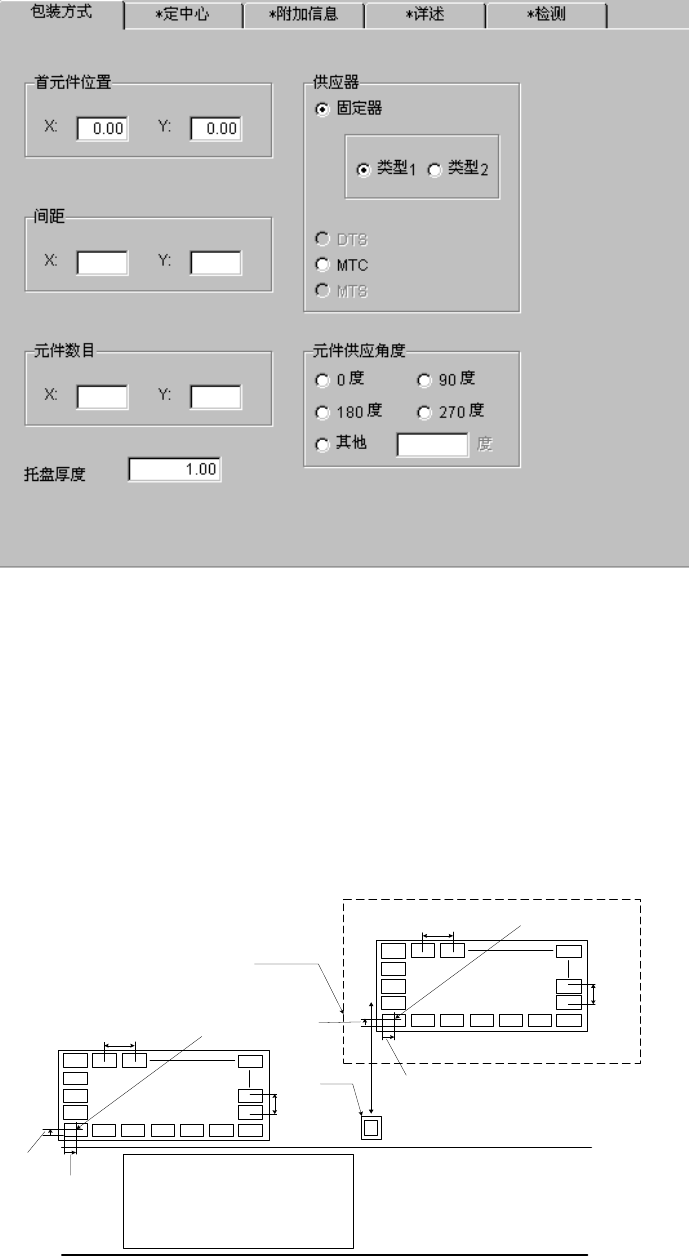

3) 托盘的输入方法
图 4-3-4-2-3 托盘的元件间距、元件数
① 元件前头位置
用从托盘外形开始的距离输入盘元件前头元件的中心位置(X、Y)。
② 间距
输入元件的间距(间距X、间距Y)。
③ 元件数
输入横向、纵向的元件数(Xn、Yn)。
Yn
Yn
Xn
Xn
传送路
机械前面
基板
间距元件先头位置
间距Y
间距元件先头
位置XY
间距元件
先头
MTC
元件前头位置XY
首元件
间距X
梭子
首元件
间距X
托盘支架、DTS、MTS、(TR5)
图 4-3-5-2-3 托盘的元件间距、元件数
4-42
第1部 基本篇 第4章 生产程序制作
由元件前头位置、间距、元件来数决定吸取坐标的初始值。请输入正确的值。

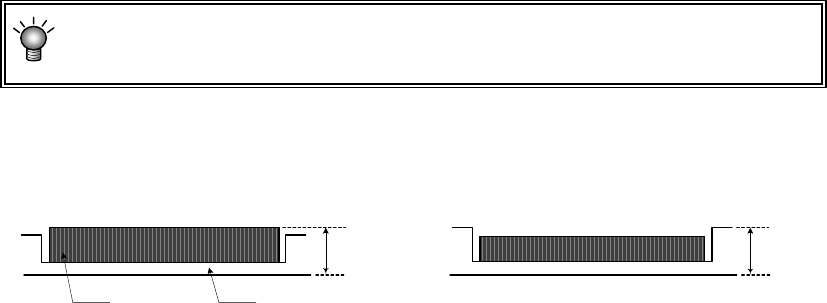

④ 托盘厚度
输入包括元件在内的托盘下底面到上底面的高度T。
情形１
情形２
T T
托盘
元件
⑤ 供给装置
从“托架”、“DTS”、“MTC/MTS”中选择供给装置。
⑥ 元件供给角度
输入托盘上的元件包装方式相对于JUKI的元件供给角度0°的角度。
元件的横、纵信息将影响贴片角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
4-43
