第1部 基本篇 第4章 生产程序制作
4-3-7-1-2 设置范围
1) 引脚元件类
表 4-3-7-1-2 设置范围(引脚元件)
设置范围
元件种类
引脚间距mm 引脚长度mm 引脚宽度mm 引脚数(个)
铝电解电容 — 0.14-15 0.12-1.5 —
SOP 0.2-2.54 0.14-3.0 — 7-128
HSOP 0.2-2.54 0.14-3.0 — 7-128
SOJ 0.3-2.54 0.14-3.0 — 7-128
QFP 0.2-2.54 0.14-3.0 — 7-128
GaAsFET — 0.14-15.0 0.12-1.5 —
PLCC(QFJ) 0.3-2.54 0.14-3.0 — 7-128
PQFP(BQFP) 0.2-2.54 0.14-3.0 — 7-128
TSOP 0.2-2.54 0.14-3.0 — 7-128
TSOP2 0.2-2.54 0.14-3.0 — 7-128
QFN 0.2-5.0 0.2-3.0 0.12-3.0 1-128
单向引脚连接器 0.2-2.54 0.14-3.0 — 2-128
双向引脚连接器 0.2-2.54 0.14-3.0 — 7-128
Z引脚连接器 0.2-2.54 0.14-3.0 — 7-128
扩展引脚插头 0.2-2.54 0.14-3.0 0.12-2.2 2-128
J引脚插座 0.3-2.54 0.14-3.0 — 7-128
鸥翼形插座 0.3-2.54 0.14-3.0 — 7-128
带减震器的插座 0.3-2.54 0.14-3.0 — 7-128
(注 1) 不满 0.4mm 的引脚间距需使用选购件 VCS。此外，不满 0.4mm 时的最大外形尺寸为□24mm。
(注 2) Z 引脚连接器以下底边引脚在右侧有半间距弯曲(俯视图)为前提。
如果上底边引脚向右弯曲，请在上边左侧与下边右侧各指定1根引脚欠缺。
欠缺引脚
(注 3) 连接器可设置的最少引脚根数为 2 根以上，但不满 4 根的引脚根数无法确保精度。
2分割识别时，最少引脚数量为14，3分割识别时的最少引脚数量为21。
(注 4 关于分割识别)
· 仅标准 VCS 适用于连接器的分割识别。
· 铝电解电容器、GaAsFET、PLCC(GFJ)、SOJ、ＨＳＯＰ、J 引脚插座、鸥翼形插座、带减震
器插座、QFN、扩展引脚连接器无法进行分割识别。
(注 5 适用范围)
· 标准 VCS、选购件 VCS 的适用范围请参见“产品规格书”。
(注 6 关于 QFN 的引脚数)
４边中至少要有１边的引脚数在２根以上，其他３边的引脚数在１根以上。
4-79
第1部 基本篇 第4章 生产程序制作
2) 球形元件类(BGA、FBGA)
表 4-3-7-1-3 设置范围(球形元件)
设置范围
元件种类
引脚间距mm
(球间距)
引脚长度mm
(球直径)
引脚数(个)
(球数)
BGA 0.35-3.0 0.4-1.0 4-51
FBGA 0.25-3.0 0.1-0.63 4-51
(注 1) 54mm 标准 VCS 的引脚(球)间距为 0.4～2.54mm(引脚), 1.0～3.0mm(球)，27mm 高分辨率选
购件 VCS 的引脚为 0.2～2.54mm(引脚), 0.25～2.0mm(球)。
(注 2) 54mm 标准 VCS 的引脚长(球径)度为 0.4～1.0mm，27mm 高分辨率选购件 VCS 的引脚长度为
0.1～0.63mm。
(注 3) 交错配置型 BGA(请参见 4-3-7-3-10 章)的最大值限定为 25。
(注 4) 陶瓷检查精度不在保证范围内。
(注 5) 焊锡球与焊锡球安装基板部分的对比度不明显时、与焊锡球直径相同的图案被连线，导致
球独立而无法识别时、在焊锡球安装基板部分上存在与焊锡球直径类似的穿孔时，不在该
范围内。
(注 6) 标准 VCS、选购件 VCS 的适用范围请参见“产品规格书”。
3) 外形识别元件类
表 4-3-7-1-4 设置范围(外形识别元件)
元件尺寸
照明
最小值 最大值
标准 VCS □50mm
1 反射照明
可选 VCS
□3mm
□24mm
2 透射照明 □3mm □50mm
(注 1) 仅标准 VCS 可进行外形识别中的分割识别。
(注 2) 透射照明中的识别，在吸取元件边缘 1.3mm 以内进行吸取时，由于吸嘴的阴影，有时不能
进行稳定的识别。
4-80
第1部 基本篇 第4章 生产程序制作
4-3-7-2 图像数据画面显示
显示图像数据后，先打开一览表画面。从一览表画面可看到图像数据的一览，还可进行编辑。

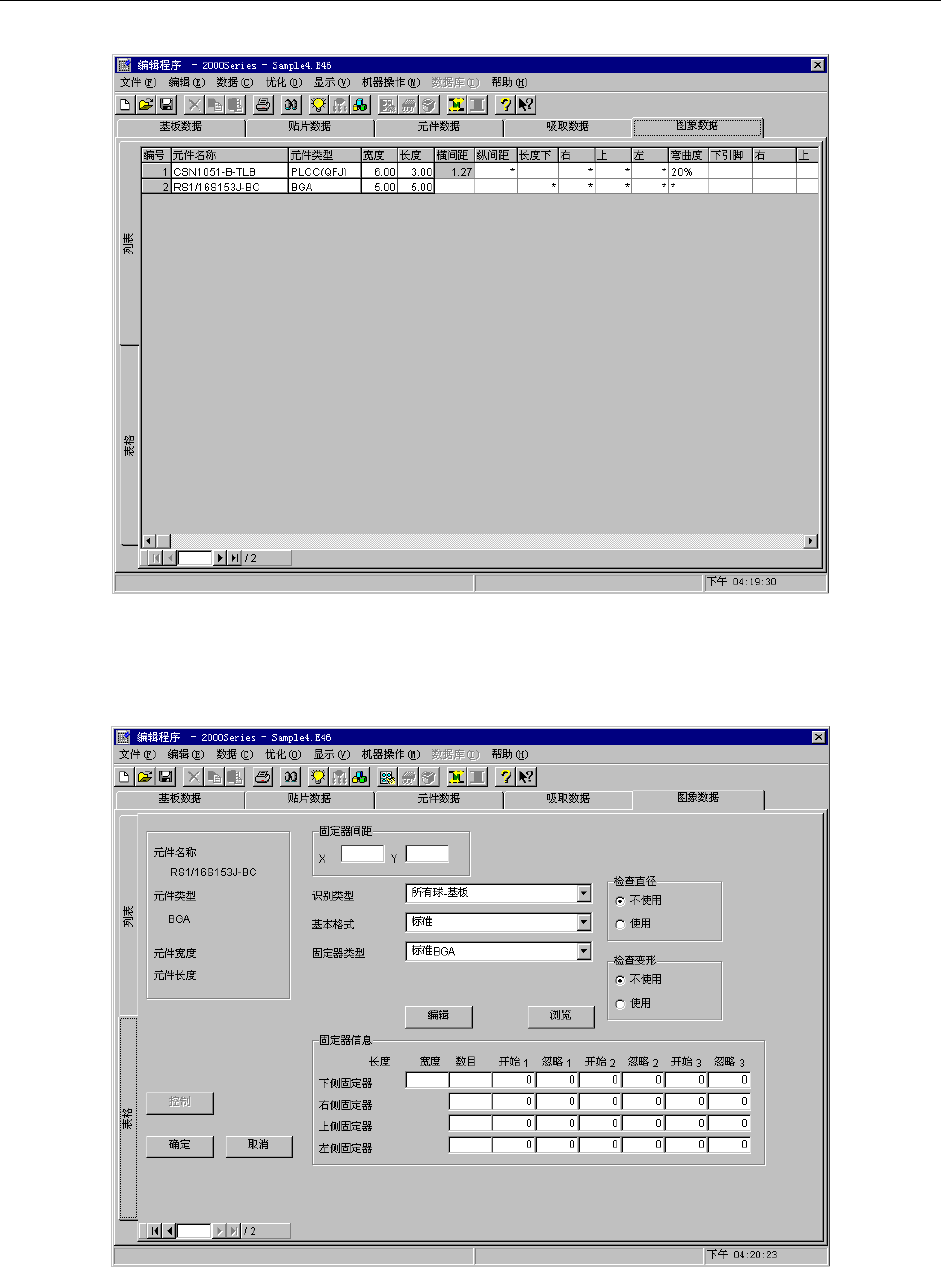

图 4-3-7-2-1 图像画面(一览表)
双击元件名或单击画面左侧的“表格”标签，则打开下面的表格画面。
表格画面因元件种类而异。
图 4-3-7-2-2 图像画面(表格)
