第1部 基本篇 第2章 生产
Step⑤. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
选择“运行继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。

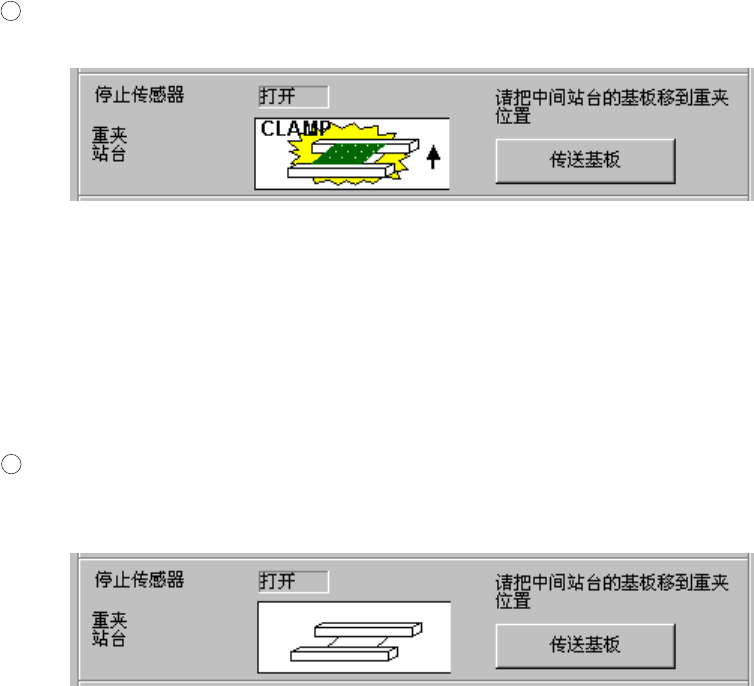

图 2.11.12.1.10 传送通道上的状态
◇ 执行该选择，则显示重新夹紧画面，重新夹紧后，在开始生产前不搬入基板，执行继续生
产。
Step⑥. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
不能选择“运行继续生产”、“运行重夹后生产”。
必须选择“搬入基板后生产”。(参见表2.11.12.1.2 ②)
Step⑦. 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“运行继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.11 传送通道上的状态
◇ 执行该选择，则显示重新夹紧画面，重新夹紧后，在开始生产前不搬入基板，执行继续生
产。
此时，由于没有生产中断时传送通道的信息，在重新夹紧后的生产中，有可能出现次品或
误贴片，所以需要充分加以注意。
Step⑧. 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
如果选择“运行继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。

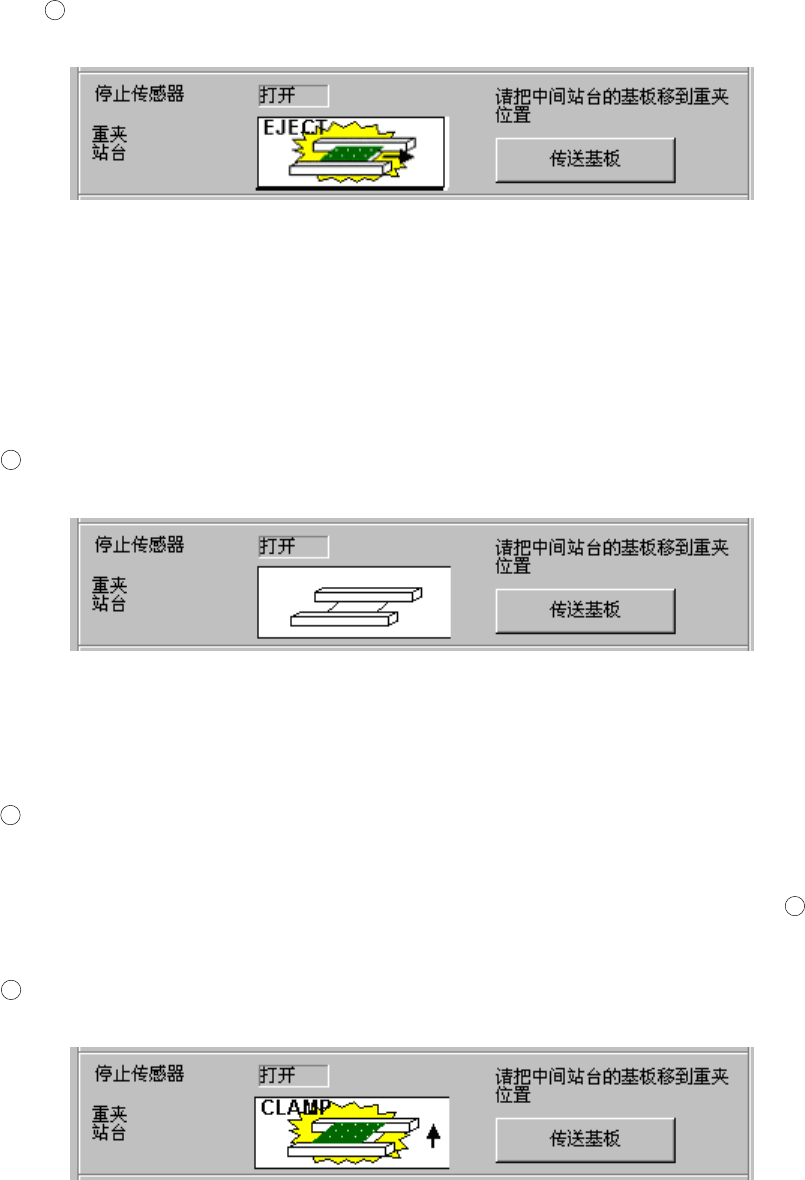

图 2.11.12.1.12 传送通道上的状态
◇ 执行该选择，由于传送通道中没有基板，会出现错误。
2- 114
第1部 基本篇 第2章 生产
Step⑨～
11 . 当传送通道上“有基板”时，无论生产中断时传送通道的信息如何，选择“停止继
续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.13 传送通道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，执行新生
产或重新开始生产。
此时，按照“通道上残留有上次生产的基板”进行动作。
由于搬出的基板有存在次品和误贴片的可能性，所以需要充分加以注意。
Step
12 . 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“停止继续生产”“搬入基板后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.14 传送通道上的状态
◇ 执行该选择，则在开始生产前搬入基板，执行新生产或重新开始生产。
Step
13 . 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”或“无基板”时
不能选择“停止继续生产”、“运行重夹后生产”。
但在重新开始生产时可以选择。此时，与无信息做相同处理。
(参见表 2.11.12.1.2
14 )
Step
14 . 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“停止继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.15 传送通道上的状态
◇ 执行该选择，则显示重新夹紧画面，重新夹紧后，在开始生产前不搬入基板，进行新建生
产或重新开始生产。
重新夹紧后，进行新建生产或重新开始生产，由于可能会出现次品或误贴片，所以请充分
加以注意。
2- 115
第1部 基本篇 第2章 生产
Step
15 . 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“停止继续生产”“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.16 传送通道上的状态
◇ 执行该选择，则显示重新夹紧画面，重新夹紧后，在开始生产前不搬入基板，执行继续生
产。
此时，由于没有生产中断时传送通道的信息，在重新夹紧后的新生产或重新开始生产中，
有存在次品和误贴片的危险，所以需要充分加以注意。
Step
16 . 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“停止继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.17 传送通道上的状态
◇ 执行该选择，由于传送通道中没有基板，会出现错误。
2- 116
