第1部 基本篇 第3章 保养
3-3-14 共面性传感器(选购件.仅限于 KE-2060)
3-3-14-1 各部分的名称
◇ モニタ画面切換スイッチ説明
Ａ側：本体（標準）画面
Ｂ側：コプラ画面（メンテ用）
② 共面传感器电缆
B侧
A侧
③ 监视器画面切换开关
Ａ
Ａ
Ｂ
◇监视器画面切换开关说明
A 侧：本体画面(标准)
B 侧：共面画面(保养用)
③
①
②
① 共面控制器
§监视器画面的切换开关设定§
“接通电源时”或进行“一般业务”时，请使用“A 侧”。
如果设定为 B，则不显示菜单画面。
图 3-3-14-1.共面性的构成
3-27
第1部 基本篇 第3章 保养
3-3-14-2 日常检修
请检查过滤器单元(投光窗/感光窗)的脏污。(每天进行)
◇ 请用干的干净棉纱或纱布擦去脏污。
清扫
投光窗
感光窗
图
3
-
3
-
14
-
2
共面性传感器
注意
请充分注意过滤器单元的脏污。
否则会导致误动作。
另外：擦去脏污时，切勿使用酒精。
3-3-14-3 元件一览表
元件一览表如下所示。
表 3-3-14-1. 元件一览表(共面性单元)
No. 货号 名称
１ E9675729000 共面用传感器电缆
２ E9674729A00 过滤器单元(感光侧)
３ E9674729B00 过滤器单元(投光侧)
3-28
第1部 基本篇 第3章 保养
3-4 加油
3-4-1 XY 轴直动单元
(1) X轴直动单元
①X轴直动单元导轨(×2)
②X轴直动单元(×4)

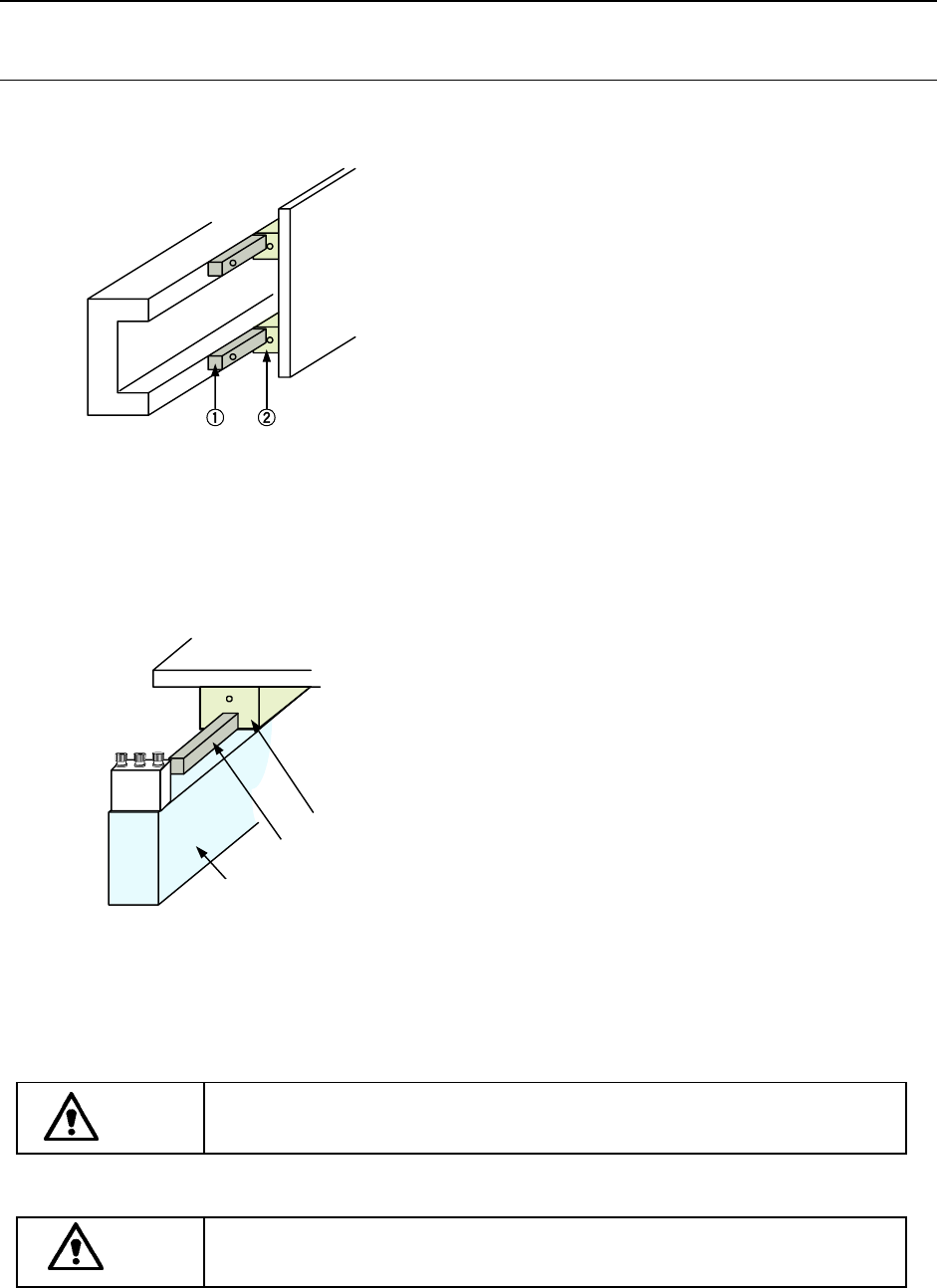

图 3-4-1-1 XY 轴直动单元
用润滑脂注脂枪从X轴直动单元的润滑脂注脂孔加入润滑脂。
(2) Y轴直动单元
①
②
③
②
③
①
①Y轴框架(×2)
②Y轴直动单元导轨(×2)
③Y轴直动单元(×4)
图 3-4-1-2 Y 轴直动单元
用润滑脂注脂枪从Y轴直动单元的润滑脂注脂孔加入润滑脂。
注意
请绝对不要给 XY 轴的驱动皮带或电动机的轴承加油(机油、润滑脂)。
危险
为防止因意外启动而引发事故，请在切断电源后进行加油作业。
3-29
