第1部 基本篇 第 4 章 生产程序制作 4-2 1 5 4-5-7 程序编辑的结束 从菜单栏中单击 「文件」 / 「程序 编辑结束 」 。 图 4.5.8- 1程序编辑 的结束 如果程序中有所 变更而尚 未保存时， 显示如下的确 认。 图 4.5.8-2 结束时 确认保 存的对话框 ●“是” ：进行保存。保 存后结束 程序编辑。 ●“否” ：不进行保存而 结束程序 编辑。 ●“取消 ”：停止结束处 理。
第1部 基本篇 第 4 章 生产程序制作
4-214
4-5-6帮助
No.
帮助组 说明
1 KE2000 帮助 显示 KE2000 系列的帮助文件。
2 关于程序 显示各文件的版本。

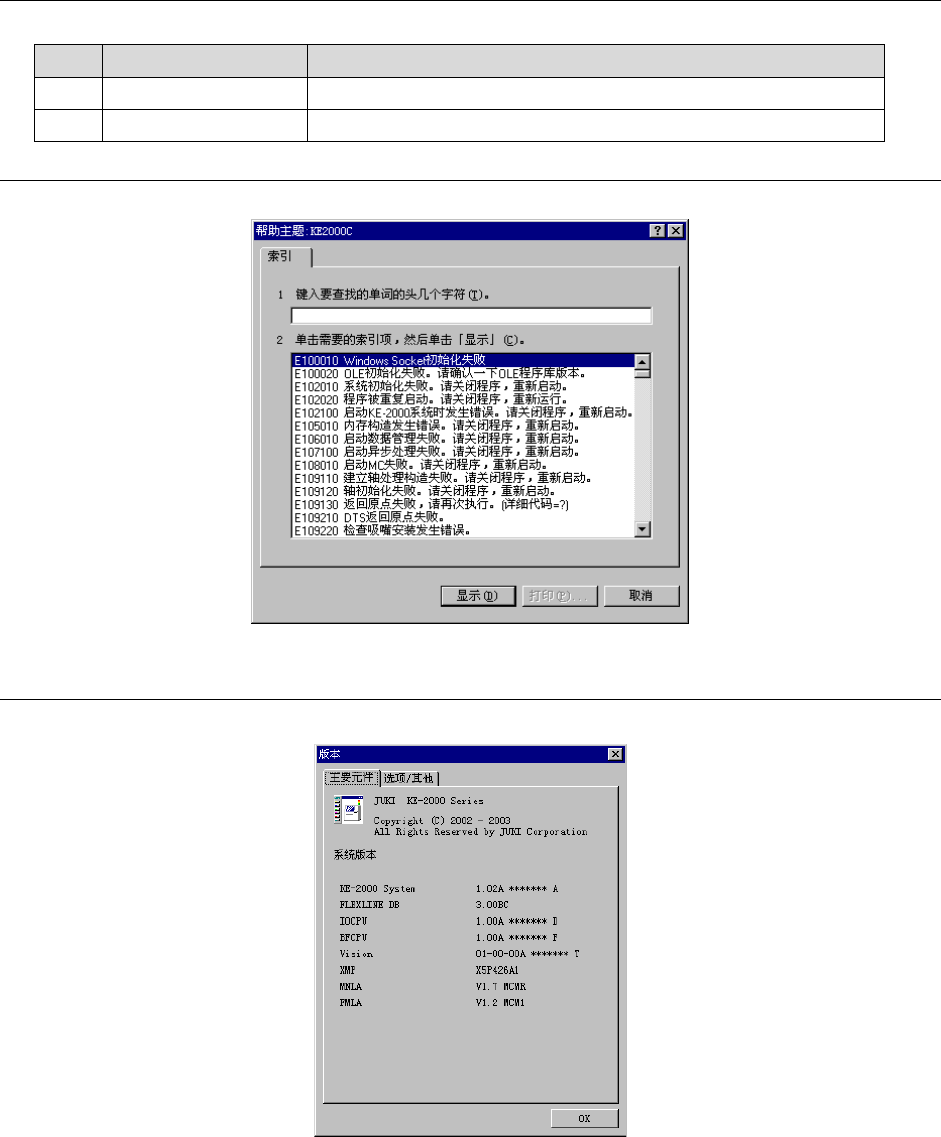

4-5-6-1 KE2000 帮助
从菜单栏中选择“帮助”/“KE2000”，显示KE2000系列用的帮助文件。
图 4.5.6.1-1帮助菜单显示例
4-5-6-2 关于程序
从菜单栏中选择“帮助”/“关于程序”，则可以显示各文件的版本。
图 4.5.6.2-1版本显示例
第1部 基本篇 第 4 章 生产程序制作
4-215
4-5-7 程序编辑的结束

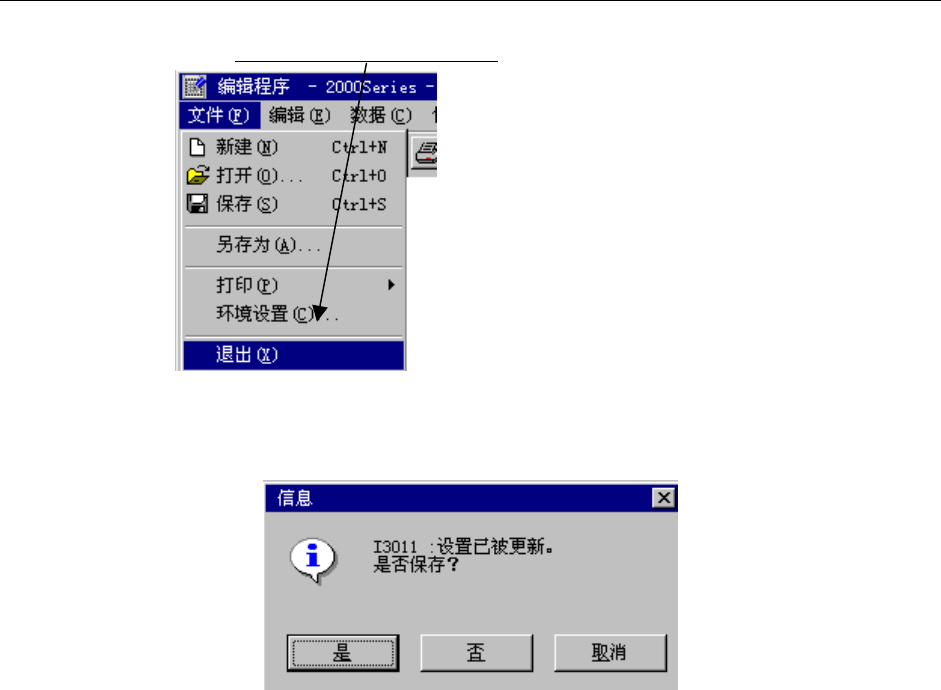

从菜单栏中单击「文件」/「程序编辑结束」
。
图 4.5.8-1程序编辑的结束
如果程序中有所变更而尚未保存时，显示如下的确认。
图 4.5.8-2结束时确认保存的对话框
●“是” ：进行保存。保存后结束程序编辑。
●“否” ：不进行保存而结束程序编辑。
●“取消 ”：停止结束处理。
第1部 基本篇 第4章 生产程序制作
第 4 章 制作生产程序

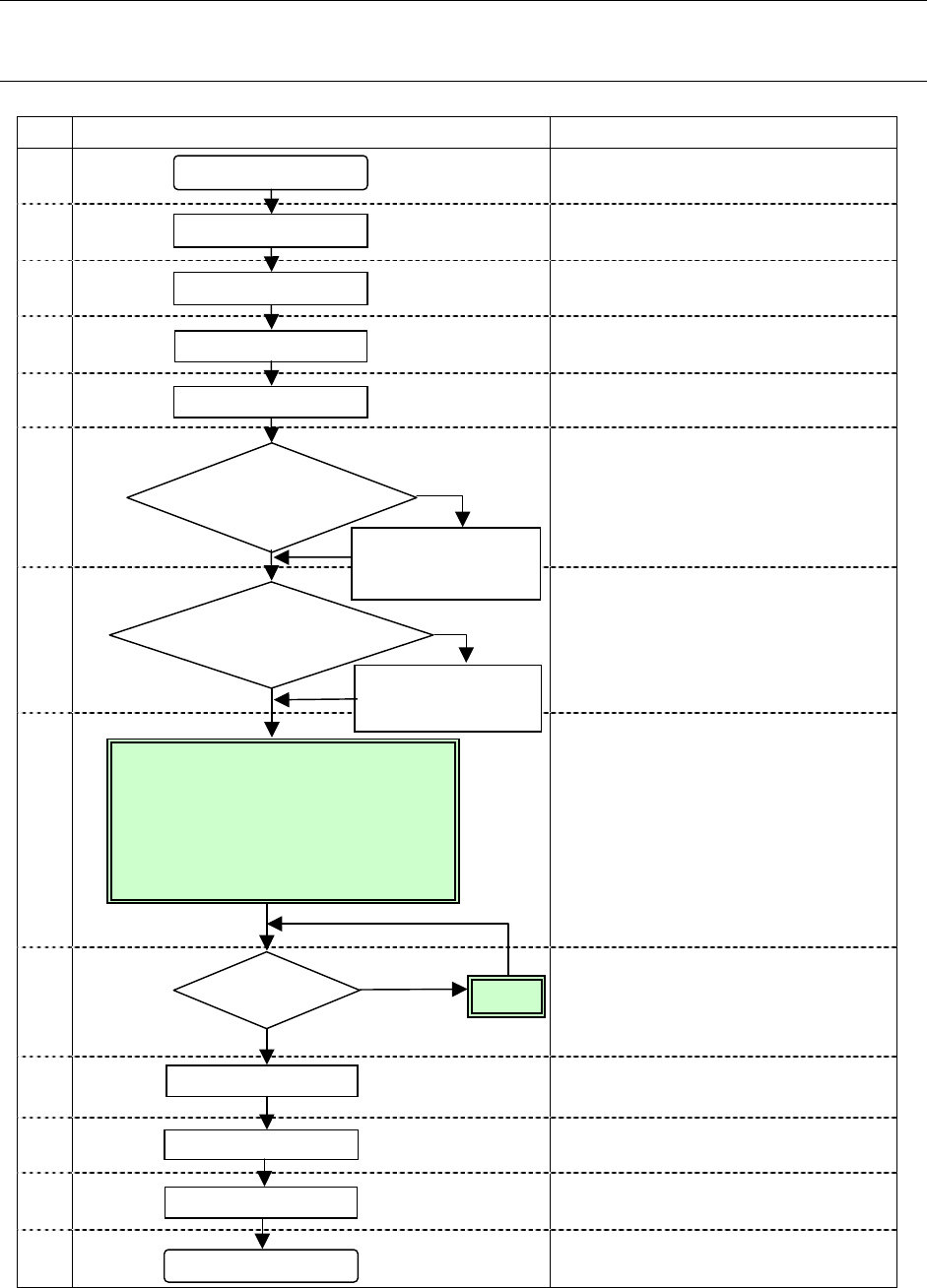

4-1 流程图
本章将对 No8 进行说明。同时，No9 的修正也基本在本章进行。
No.
生产流程图 备注
1
进行主空气压力的确认(0.49MPa)、
ATC 周围的确认等日常检查。
2
3
在实施前确认装置内部是否有异物
等。
4
节假日结束后和寒冷的地方务必实
施(10 分钟左右)。
5
6
如果因日常检修或设置基板时、清扫
吸嘴或改变基准销位置等而改变了
机器的初始设置状态时，请重新设置
“机器设置”。
(参见“第 8 章 机器安装”)
7 参考“第 5 章 数据库”
8
9
当发生贴片位置偏差、定心不良等，
未能进行正常贴片时，可用“程序编
辑”进行修正。部分元件数据可在“生
产”中进行修正。
10
11
12
13
定期实施。
(参见“第 3 章 保养”)
电源ON
预热
基板设置
改变机器设置
状况
在“机器设置”中
设定变更部分
必要
元件数据库制作
在“数据库”中制
作元件数据
确认贴片
有错误贴片
生产
生产结束
电源OFF
无错误贴片
必要
不必要
不必要
修正
<制作、编辑生产程序>
● 基板数据
● 贴片数据
● 元件数据
● 吸取数据
● 图像数据(仅限于 KE-2060)
返回原点
日常检修
设备的检修
4-1
