第1部 基本篇 第3章 保养

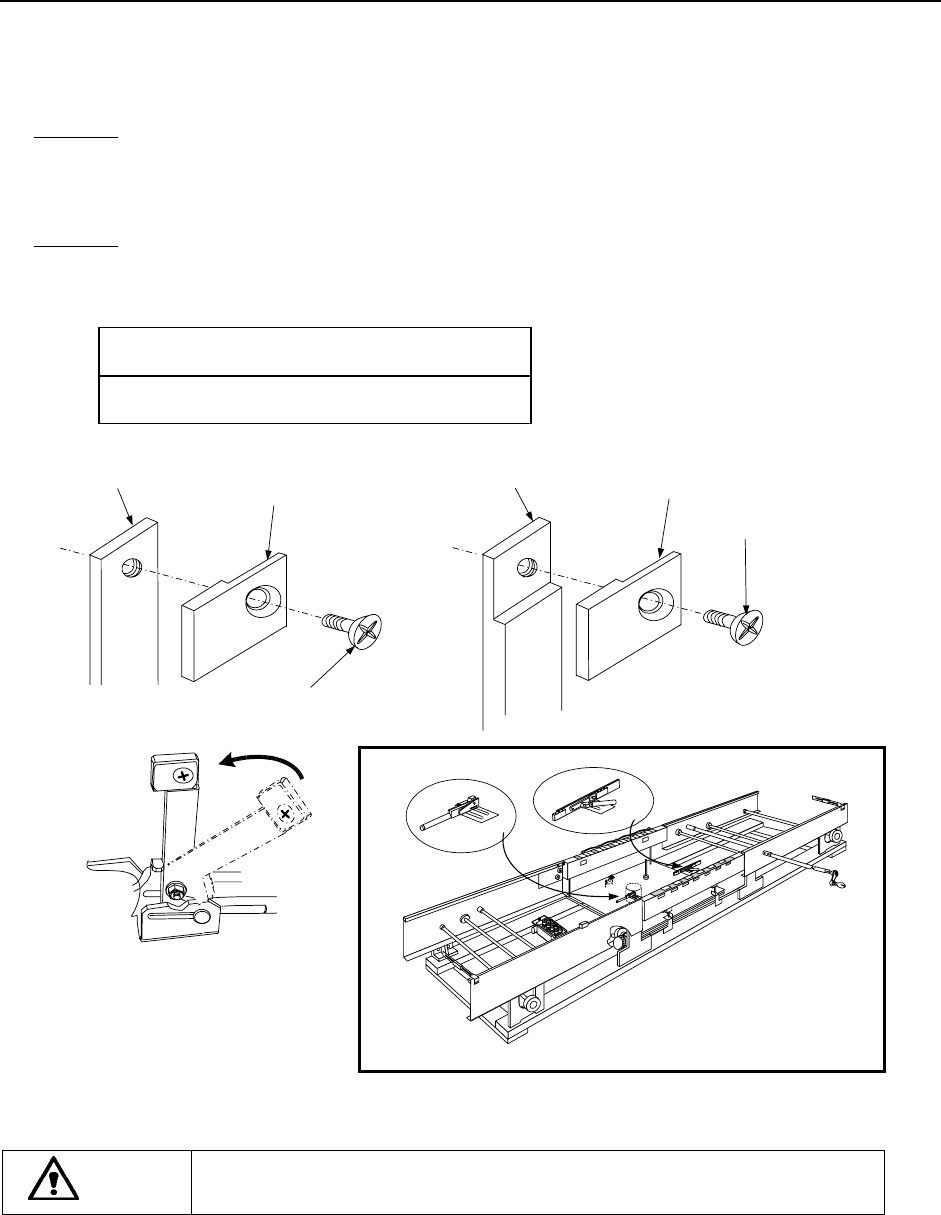

3-2-8 挡片的更换
控制印刷基板传送方向的 “(Ａ)X 夹杆”和 “(Ｂ)挡块” 的先端部，安装有“挡片①”。 “ 挡
片①”因与基板的摩擦而发生磨损。
当出现以下现象时，请更换挡片。
更换基准
• 当表面涂层脱落或基板中心不安定时。
• 磨损粉末明显。
更换方法
1. 拧松螺钉②，更换挡片①。
2. 挡片①需按下图（Ｃ）所示方向安装。
②螺钉 ：货号 SM1030401SE
挡块
Ｘ夹杆
(C) 挡片的安装
(B) 挡块图
(A) X 夹杆图
②
螺钉
②
螺钉
③
挡块
①
挡片
①
挡片
④ Ｘ夹杆
＊传送部的详细结构，
请参照“2-1-7-1-1 传送部的构成”。
①挡片 ：货号 E2233725000
图 3-2-8 挡片的更换
危险
请将电源关闭后进行，以防误启动所造成的事故。
3-11
第1部 基本篇 第3章 保养
3-2-9 电气类
3-2-9-1 一般注意事项
危险
插拔各插头时，请在切断电源后再进行。
注意
∙请绝对不要在不同的电压规格下使用。
∙在接通电源时，请确认装置处于安全状态。
∙接通电源时，请确认装置内部无人作业。
∙接通电源时，请确认在装置内部没有安装、安置会妨碍机器各种动作的物体
(调整工具等)。
∙供给空气时，请在切断电源后再进行。
3-2-9-2 日常检修事项
1. 请在电源电压为额定电压±10%的范围内使用该装置。
2. 请确认各插头是否已连接牢靠。(键盘、HOD 等)
警告
为了避免因触电而造成重伤事故，请将总开关置于<断开>状态。
总开关是指建筑物内安装的电源开关，而非主机上的开关。
3-12
第1部 基本篇 第3章 保养
3-3 清扫

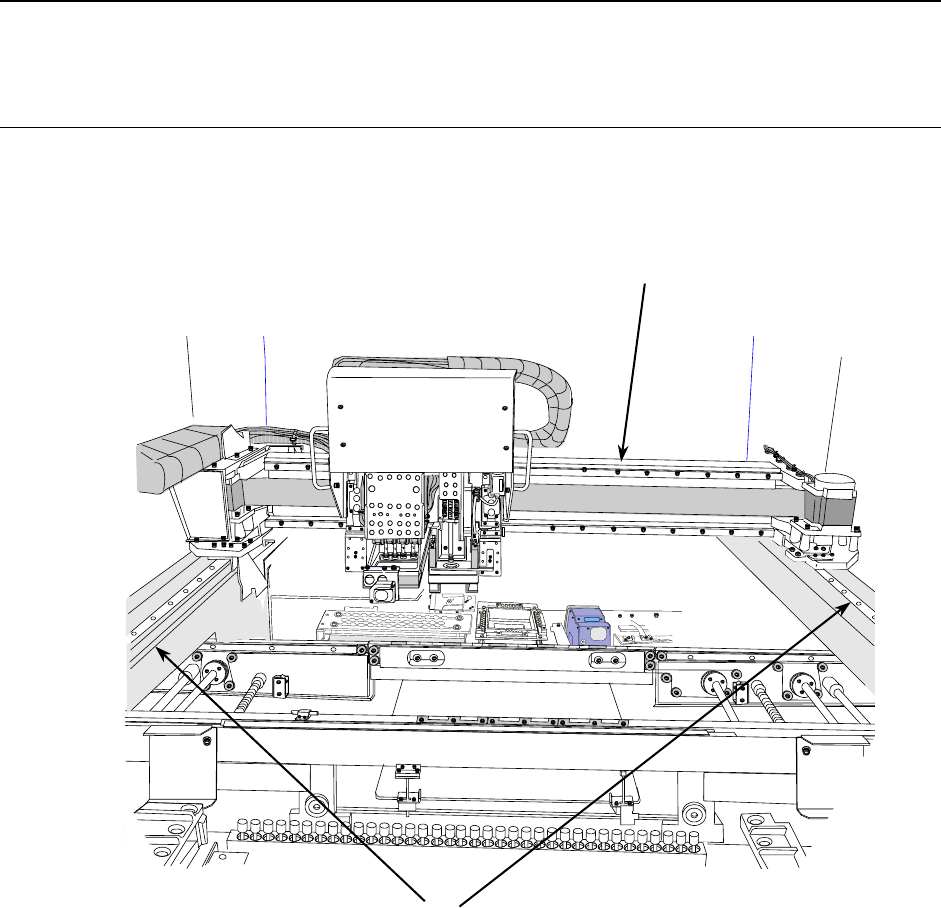

3-3-1 XY 轴直动单元
请检查X轴组件与Y轴单元(左右两处)的导轨中有无垃圾、灰尘等，如有，请进行清扫。如果
擦去了润滑脂，请参照“3-4加油”，重新注入润滑脂。
①
②
图 3-3-1
①X 轴单元 ②Y 轴单元
