第1部 基本篇 第3章 保养 3-2-4 空气过滤器(贴片头) 3-2-4-1 MNLA 贴片头 1. 松开“吸嘴外轴承③”的“固定螺丝②” ，从“Z 滑动轴①”中拔出。 2. 检查过滤器④是否有脏污。 3. 如果有脏污等，从“Z 滑动轴①”中更换“过滤器④” 。 4. 将“吸嘴外轴③”插入“Z 滑动轴①”中，用“固定螺丝②”固定牢固。 过滤器④ 型号：E3052729000 ① ② ④ ③ 图 3-2-4-1 MNLA 贴片头 危险 …
第1部 基本篇 第3章 保养

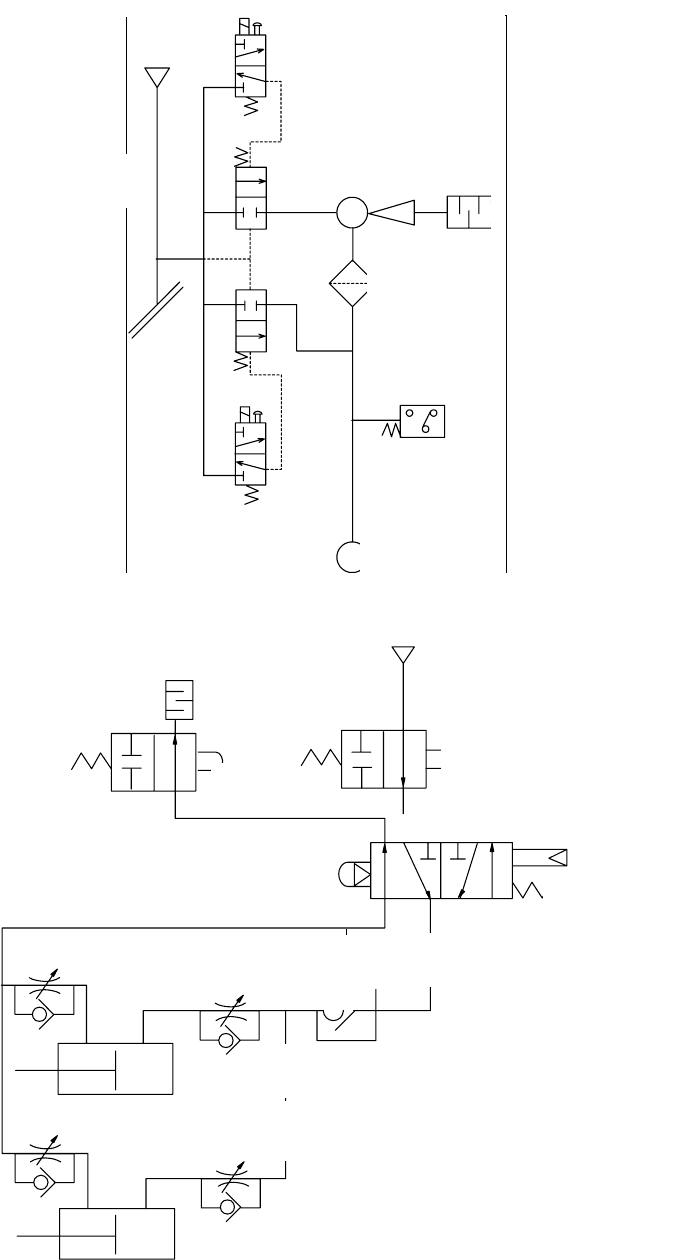

(2) 配管系统图(贴片头)
Blow-Sw
P
Vac-Sw
エジェク
φ8
タ
フィルタ
圧力センサ
ノズル
吸嘴
压力传感器
过滤器
φ8
喷射泵
(3) 配管系统图(统一交换台，4处通用)
P
ローラレバー
滚筒杆
レバー
φ6
ローラ
セレクタ
パイロットチェック弁
φ6
φ6
滚筒杆
φ6
φ6
φ6
调谐旋钮
φ6
φ6
φ6
φ6
先导检查阀
φ6
φ6
3-5
第1部 基本篇 第3章 保养
3-2-4 空气过滤器(贴片头)
3-2-4-1 MNLA 贴片头
1. 松开“吸嘴外轴承③”的“固定螺丝②”，从“Z 滑动轴①”中拔出。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“Z 滑动轴①”中更换“过滤器④”。
4. 将“吸嘴外轴③”插入“Z 滑动轴①”中，用“固定螺丝②”固定牢固。
过滤器④ 型号：E3052729000
①
②
④
③
图 3-2-4-1 MNLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-6
第1部 基本篇 第3章 保养
3-2-4-2 FMLA 贴片头(仅限于 KE-2060)
1. 松开“⎝电动机轴①”的“固定螺丝②”，拔出“吸嘴外轴 IC③”。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“吸嘴外轴 IC③”中更换“过滤器④”。
4. 将“吸嘴外轴 IC③”插入“Θ电动机轴①”中，用“固定螺丝②”固定牢固。
过滤器④ 货号：E3052729000
①
②
④
③
图 3-2-4-2 FMLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
