第2部 功能详细篇 第12章 选项元件
12-5 坏板标记传感器
1) 坏板标记的颜色及大小
a) 在经过抗腐蚀加工的基板上，使用大于φ2.5mm且有光泽的白色标记。
b) 在白色的陶瓷基板上，使用大于φ2.5mm的黑色标记。
标记过小或出现飞白时，将无法进行检测。因此请清晰地进行标记。
注意:

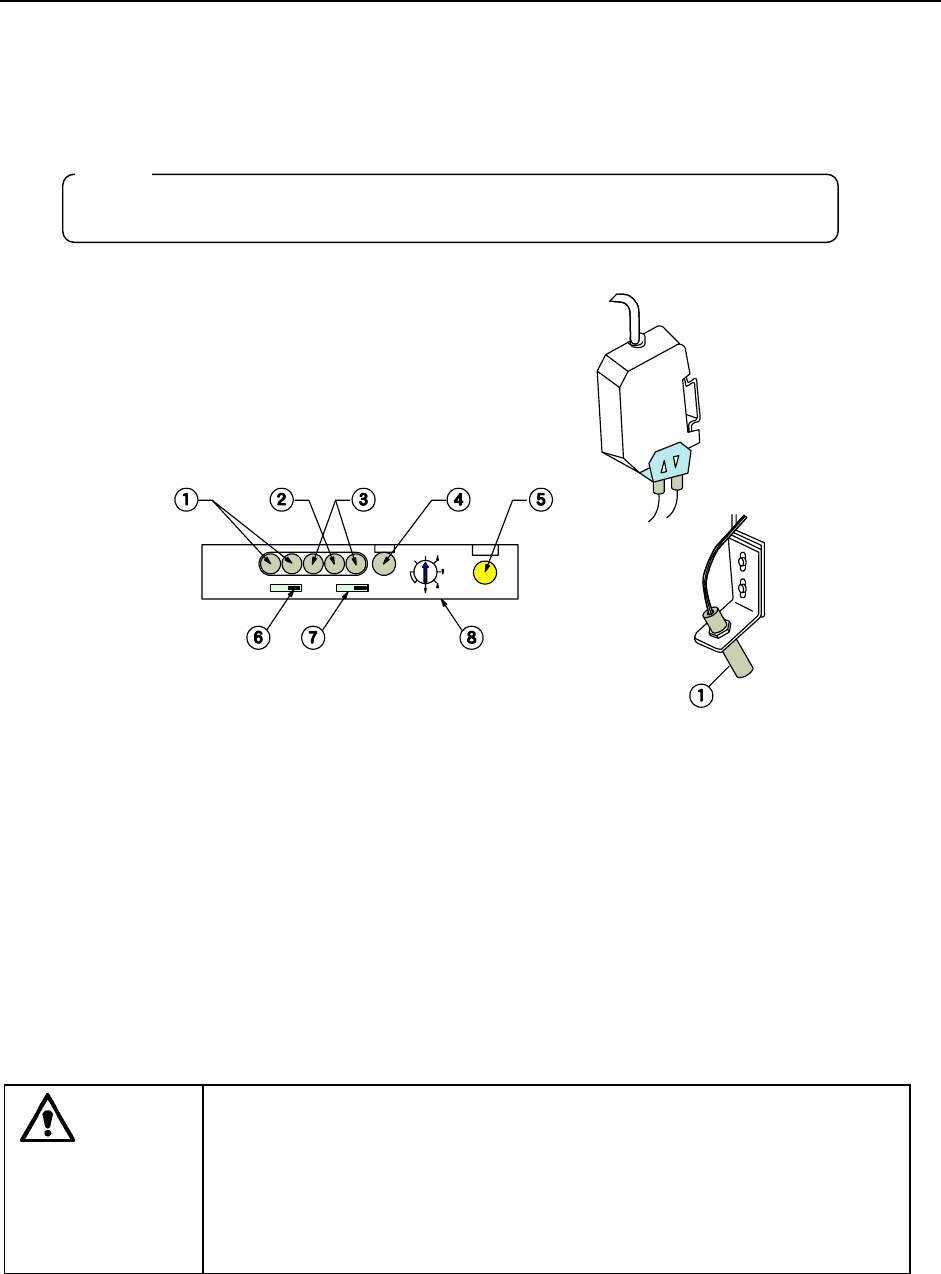

2) 显示坏板标记传感器的外观。关于安装位置的详细内容，请参照贴片头部分的说明。
图 12-5-1
①反光等级显示 ⑤SET按钮
②入射显示 ⑥输出计时器转换开关
③余量显示 ⑦输出模式转换开关
④SET显示 ⑧模式开关
3) 坏板标记传感器灵敏度的调整方法
请参照“机器设置”的“8-4-10-10 坏板标记传感器示教”。
注意
请由受过本装置操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情况
后进行安装作业。
12-11
第2部 功能详细篇 第12章 选项元件

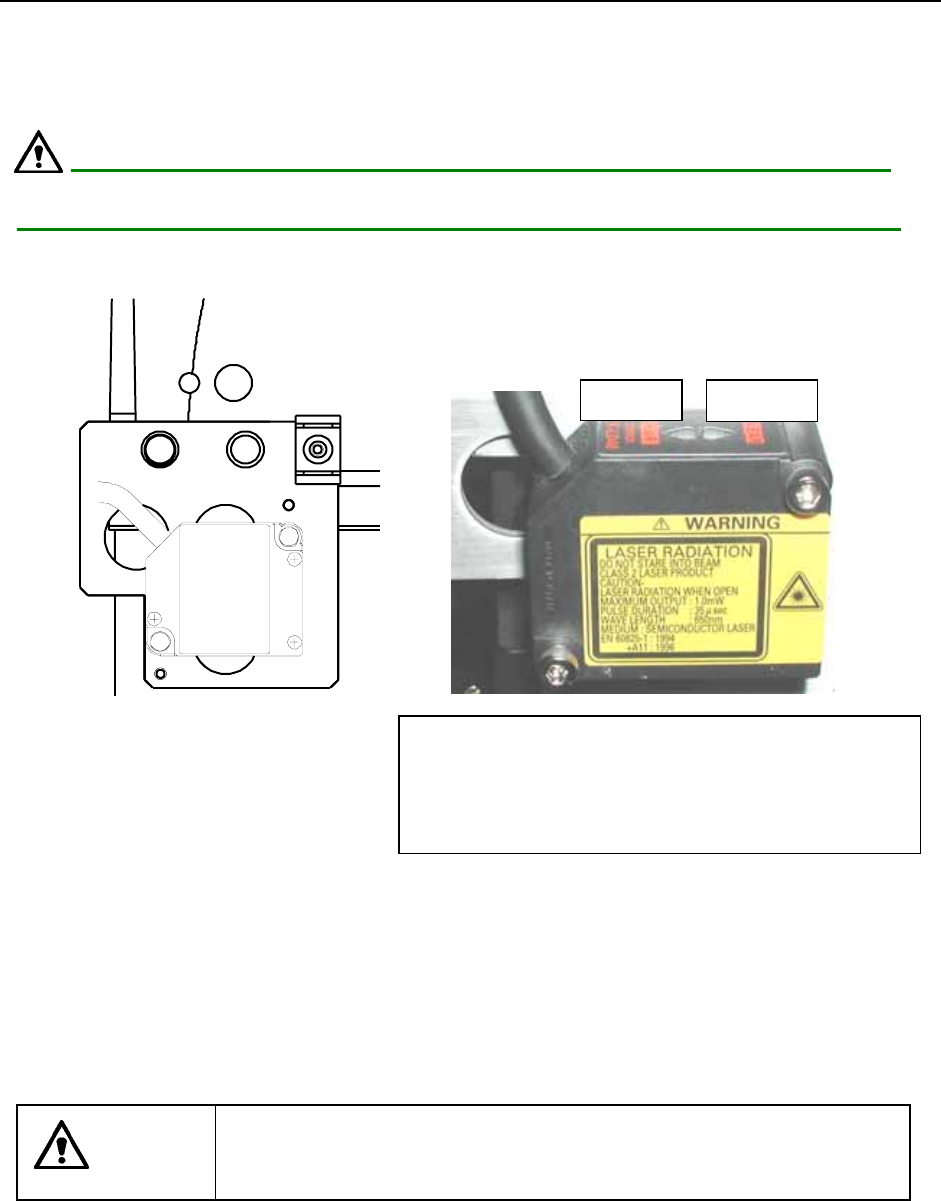

12-6 HMS
HMS(高度测量装置)，改选项用于检测送料器间距位置等元件的高度。
在将高度变位传感器(传感器部和扩大器部)和控制该传感器的HMS基板安装在贴片头装置上
时使用该选项。
传感器放大器部和基板上的调节钮及开关等在出厂时已调整完毕，请不要进行变更。
注意
图 12-6-1
◆ HMS 符合 JIS C6802 激光安全标准 2 级。
如遵照本说明书，则可安全使用该设备。
注意
用于高度传感器的激光会放射不可见光束，请绝对决不要直视或接触光束。
范围显示灯 亮灯状态
NEAR/FAR 均亮灯： 测量中心距离±1mm
NEAR 亮 灯： 测量范围内近距离侧
FAR 亮 灯： 测量范围内远距离侧
NEAR/FAR 均闪烁： 测量范围外
FAR 灯 NEAR 灯
12-12
第2部 功能详细篇 第12章 选项元件
12-7 统一更换台
3
6
8
1
5
4
12
11
14
13
15
2
10
9
7
图 12-7-2 集电器挡块
图 12-7-1
① 统一更换台 ⑦ 集电器
13
电源
② 送料台 ⑧ 集电器止动板
14
选择器
③ 连接器支架 ⑨ 送料器插头
15
凹连管节
④ 集电器手柄 ⑩ 气动耦合器
16
锁紧踏板
⑤ 集电器挡块
11
升降机 17 解锁踏板
⑥ 台架定位销
台架挡块
注意
驱动气缸
在驱动气缸下面注意不要放工具或其
他物品。否则在升降机下降时，与驱动
气缸接触，不仅会损伤放置的东西，还
会损坏机器尤其会损坏连接器支架，可
能引起短路，容易发生火灾。
绝对不要放物品
