第 2 部 功能详细编 第 9 章 手动控制
(1) XY 轴移动
将所选单元移动到选择的位置。
不能选择所选单元无法移动的位置的菜单。
有通过所选控制单元的基准进行的向标准位置的移动，以及向任意坐标的移动。
标准位置有:原点位置、CAL挡块第1标记位置、待机位置(默认、吸嘴拆下时、用户定义)、基
准销位置、从动销位置、MTC调节板吸取位置、元件废弃位置(IC、芯片、大型)、VCS位置、C
VS位置、台标记位置、真空校准位置。
选择弹出菜单的移动位置后，则根据所选控制单元的基准进行移动。想移动到任意坐标时，
显示下图的 XY 任意坐标移动画面。

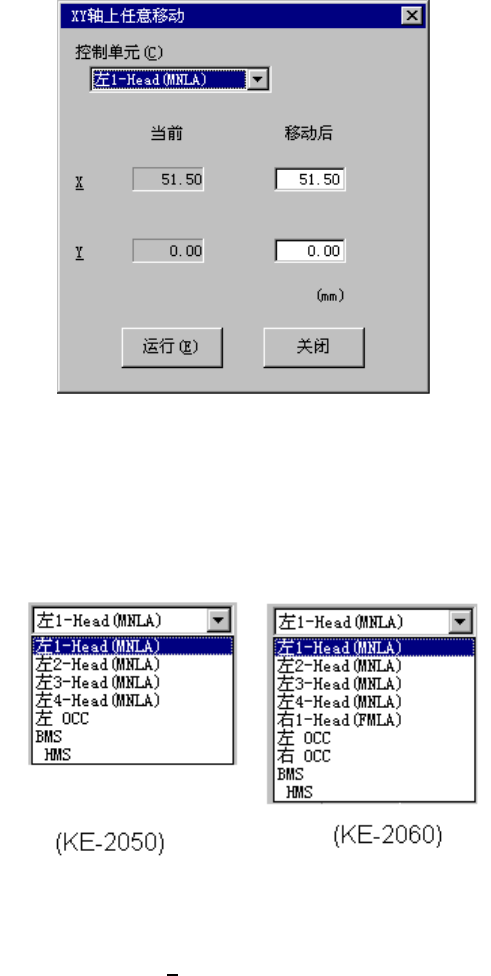

图 9-3-2 XY 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记或按下“Alt”+“↓”键，显示如下的一览表。
图 9-3-3 按机种显示的控制单元的说明
输入移动地点坐标，选择“执行(
1)”按钮，或按“F3”键，则所选的控制单元将移动。
任意坐标可输入的坐标范围因选择单元而异。
9-4
第 2 部 功能详细编 第 9 章 手动控制
(2) Z 轴移动
将所选择的贴片头移动到所选的位置。
有通过所选贴片头进行的向标准位置的移动，以及向任意坐标的移动。
标准位置有:激光高度、待机位置、XY轴移动高度、VCS高度、CVS高度。
选择弹出菜单的移动位置后，所选的贴片头将移动。
移动到任意坐标时，显示Z任意坐标移动画面。

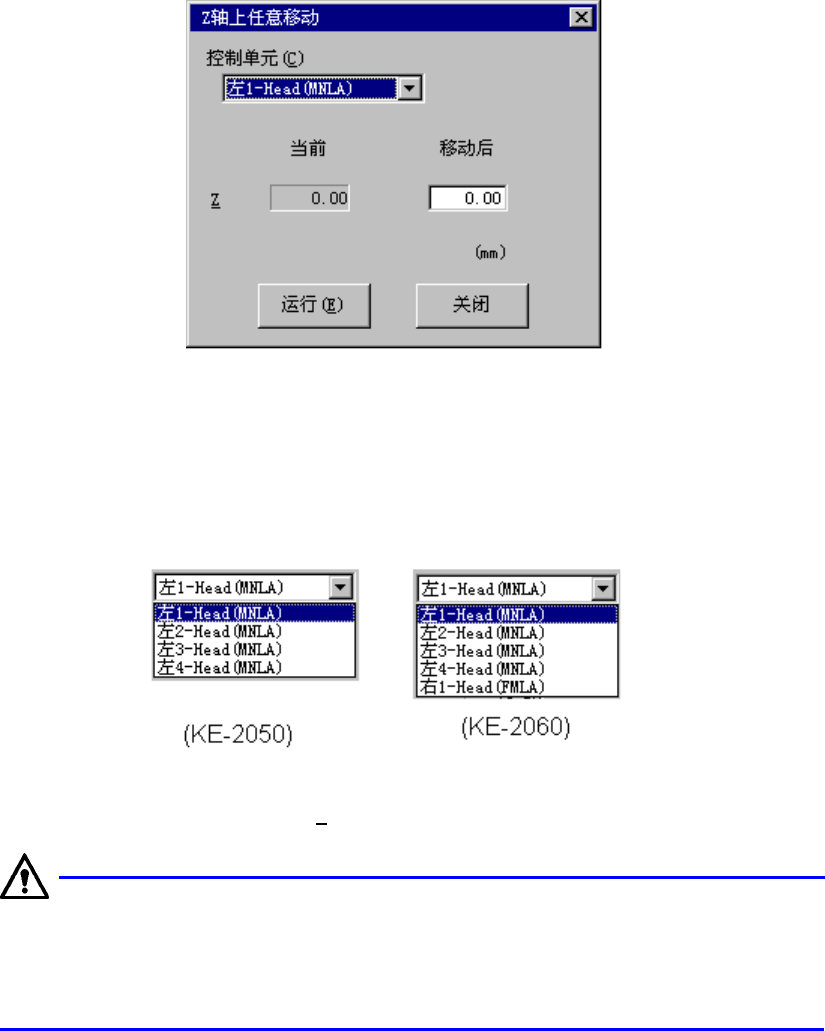

图 9-3-4 Z 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记或按下“Alt”+“↓”键，显示如下的一览表。
图 9-3-5
输入移动地点坐标，选择“执行(
1)”按钮，或按下“F3”键，则所选的贴片头将移动。
在进行移动前，请确认在移动位置的坐标上没有妨碍贴片头的物体。
如果不谨慎进行，可能会损坏贴片头等。
注意
9-5
第 2 部 功能详细编 第 9 章 手动控制
(3) θ轴移动
将选中的贴片头旋转到所选择的角度。

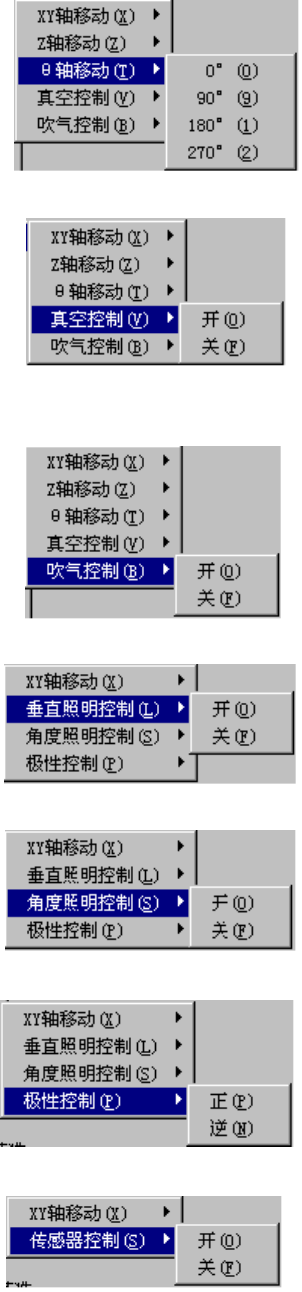

图9-3-6
(4) 真空控制
将所选贴片头的真空设置ON或OFF。
图9-3-7
(5) 喷吹控制
将所选贴片头的喷吹设置ON或OFF。
图9-3-8
(6) 垂直照明控制
将OCC的照明置为ON或OFF。
图9-3-9
(7) 角度照明控制
将OCC的照明置为ON或OFF。
图9-3-10
(8) 极性控制
将OCC的极性置为顺(正)或反(负)。
图9-3-11
(9) 传感器控制
将选中的传感器置为ON或OFF。
图 9-3-12
