KE-2050-KE-2060 使用说明书.pdf - 第162页
第 1 部 基本编 第 2 章 生产 4) 验证连续检查 请从菜单栏中选择“工具”/“检查”/“验证连续检查”。 显示如下画面。设定作为检查对象的元件的条件，单击“连续检查”。进行检查。 图2.10.6.1.5 进行连续检查 注意 按下“ 连续检查” ，贴片头立即移动，开始生产。 为避免人身伤害， 在运行过程中切勿将手放入装置内部， 也不要将脸和头靠 近装置。 在按下“ 连续检查” ，请务必确认装置内部无人作业。 在按下“ 连续检查” …
第 1 部 基本编 第 2 章 生产
③ 验证检查结果
显示当前选中元件的检查项目、规格值、上限、下限。
元件检查后，在实测值中显示检查结果。
按下“执行数值检查”按钮执行单独检查，显示如下的画面。
图 2.10.6.1.4 正在进行单独检查
·
对象元件（检查中的元件）
显示检查中的元件内容。
· 检查值（检查中的值）
显示检查项目、规格值、允许值的上限下限与当前的动作状态。
注意
按下“ 单独检查” ，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在按下“ 单独检查” ，请务必确认装置内部无人作业。
在按下“ 单独检查” 前，请确认装置附近没有会受到人身伤害的人。
在按下“ 单独检查” 前，请确认装置内部没有安装、安放会妨碍装置运行
的物体(调整工具等)。
2-69
第 1 部 基本编 第 2 章 生产
4) 验证连续检查
请从菜单栏中选择“工具”/“检查”/“验证连续检查”。
显示如下画面。设定作为检查对象的元件的条件，单击“连续检查”。进行检查。
图2.10.6.1.5 进行连续检查
注意
按下“ 连续检查” ，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下“ 连续检查” ，请务必确认装置内部无人作业。
在按下“ 连续检查” 前，请确认装置附近没有会受到人身伤害的人。
在按下“ 连续检查” 前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
1) 贴片对象元件
仅在检查与元件数据中某一条件相一致的元件时设定。
① 所有元件
检查所有的元件数据。
② 仅限于薄元件
仅检查高度在设定的“高度”值以下的元件。
③ 仅限于指定的元件类别
仅检查指定的元件类别。
④ 仅限于使用指定吸嘴的元件
仅检查使用了指定吸嘴的元件。
⑤ 仅限于指定验证种类
仅检查指定了验证种类(阻抗、电容、极性)的元件。
2-70
第 1 部 基本编 第 2 章 生产
2) 检查范围
从作为对象的元件条件中，归纳某个元件编号并进行检查,在这样的情况下选中。
① 开始元件编号
指定开始检查的元件数据编号。
② 结束元件编号
指定结束检查的元件数据编号。
③ 仅限于贴片元件
当限定为贴片数据中指定的元件数据时选中。
连续检查中将显示所检查元件的内容，并显示依次检查的进展情况和检查结果。

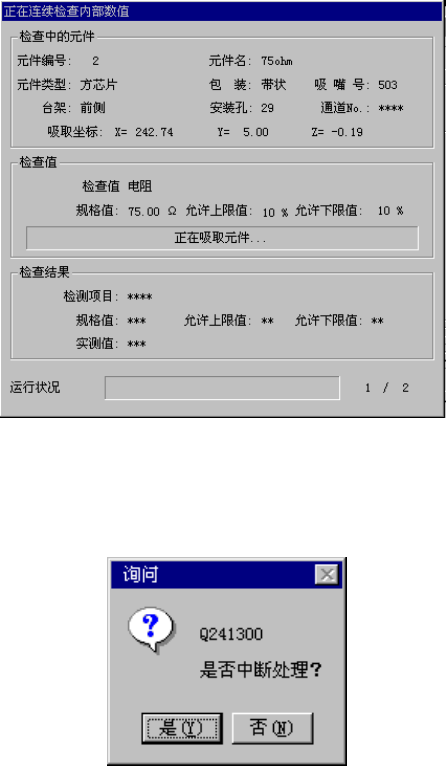

图 2.10.6.1.6 连续检查进行中
强行中止时请按停止按钮。显示如下信息。单击“是”,中断检查。
图 2.10.6.1.7 检查结束确认
若检查结果为“‘OK’以外的错误时”显示如下的确认。单击“是”进入单独检查模式。
2-71
