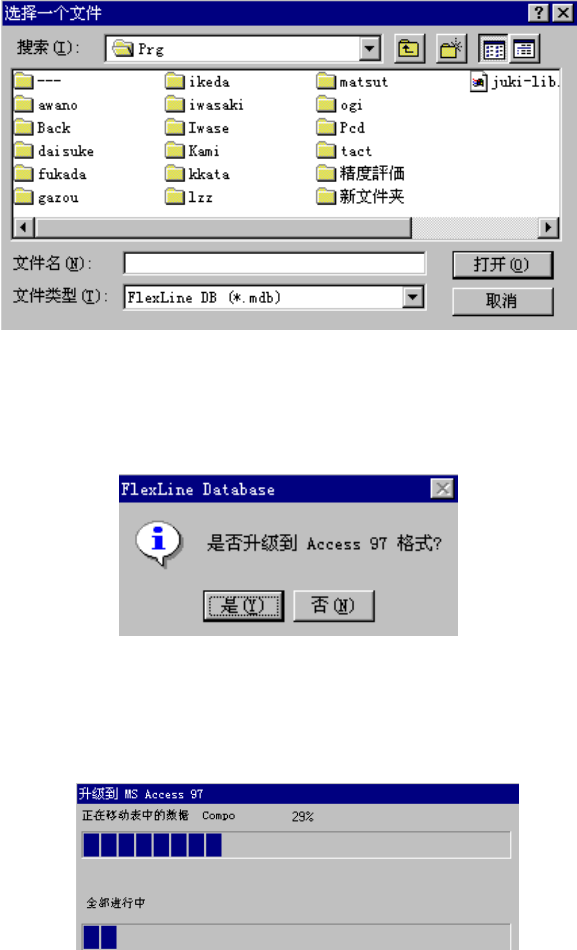

图 5.6.1.4-1
3) 显示如下信息。单击“是”。
图 5.6.1.4-2
4) 进行转换。
图 5.6.1.4-3
5-28
第1部 基本篇 第5章 数据库
5-6-1-5 修复数据
将数据注册到FLEXLINE数据库时，贴片偏移和元件层的值有时会超出输入范围。执行“数
据修复”，超出范围的数据即恢复为初始值。
<步骤>
1) 在菜单栏中，选择“工具”/“数据库工具”/“修补数据”。

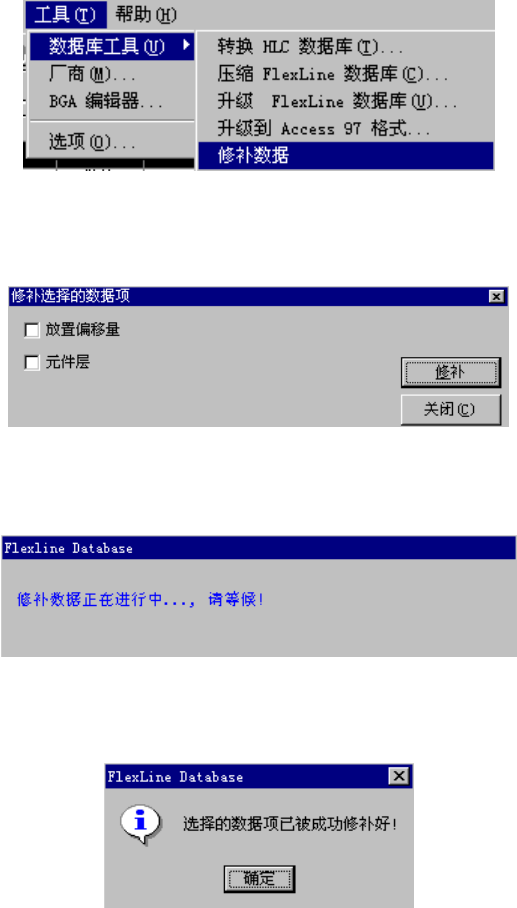

图 5.6.1.5-1
2) 显示如下画面。在要修复的数据项目中进行检查，单击“修补”按钮，即开始数据修复。
图 5.6.1.5-2
数据修复时显示如下信息。
图 5.6.1.5-3
数据修复结束后，显示如下信息。
图 5.6.1.5-4
¾ 贴片偏移的非法值(-99mm～99mm 以外或无数据)将被重新设定为默认值 O。
¾ 元件层的非法值(1mm～7mm 以外或无数据)将被重新设定为默认值 4。
5-29
第1部 基本篇 第5章 数据库
5-6-2 厂商
作为元件数据的参考项目，可显示“厂商名”。
在此制作的厂商名，可从“元件格式”的“厂商”栏的一览表中选择。
1) 厂商名的制作顺序
① 在菜单栏中，单击“工具”/“厂商”。
② 显示厂商一览表画面。
单击“增加”。
若要删除已有厂商名，请选
择厂商名后，点击“删除”。

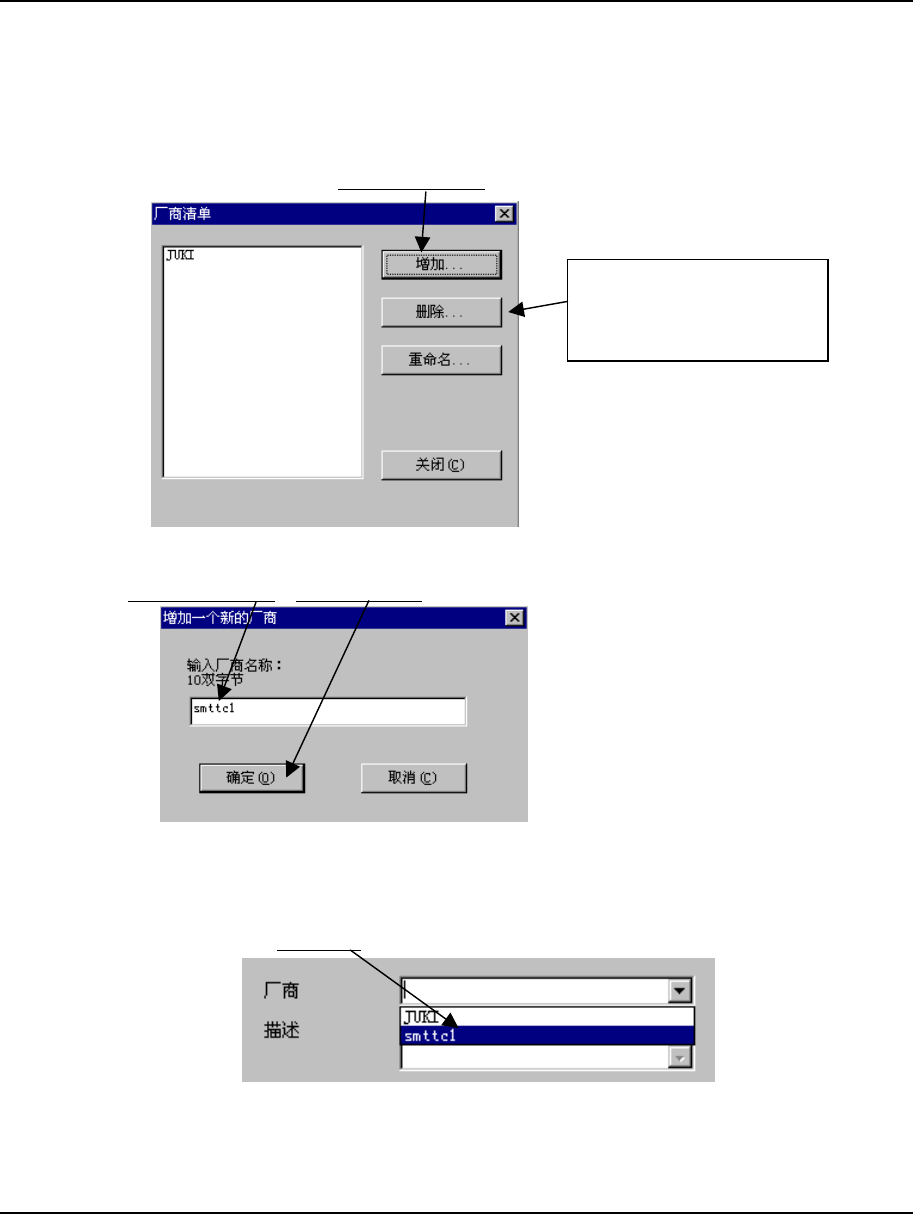

图 5.6.2-1
③
输入新的厂商名，单击“确定”。
图 5.6.2-2
2) 厂商名的选择
在元件格式画面上，
单击此处，从显示的一览表中进行选择。
图 5.6.2-3
5-6-3 球模式编辑
新建、编辑BGA、FBGA等球元件数据。
关于制作方法，请参照“生产程序编辑”第4章4-3-7-3-10球模式。
