第 2 部 功能详细编 第 9 章 手动控制
(2) Z 轴移动
将所选择的贴片头移动到所选的位置。
有通过所选贴片头进行的向标准位置的移动，以及向任意坐标的移动。
标准位置有:激光高度、待机位置、XY轴移动高度、VCS高度、CVS高度。
选择弹出菜单的移动位置后，所选的贴片头将移动。
移动到任意坐标时，显示Z任意坐标移动画面。
图 9-3-4 Z 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记或按下“Alt”+“↓”键，显示如下的一览表。
图 9-3-5
输入移动地点坐标，选择“执行(
1)”按钮，或按下“F3”键，则所选的贴片头将移动。
在进行移动前，请确认在移动位置的坐标上没有妨碍贴片头的物体。
如果不谨慎进行，可能会损坏贴片头等。
注意
9-5
第 2 部 功能详细编 第 9 章 手动控制
(3) θ轴移动
将选中的贴片头旋转到所选择的角度。
图9-3-6
(4) 真空控制
将所选贴片头的真空设置ON或OFF。
图9-3-7
(5) 喷吹控制
将所选贴片头的喷吹设置ON或OFF。
图9-3-8
(6) 垂直照明控制
将OCC的照明置为ON或OFF。
图9-3-9
(7) 角度照明控制
将OCC的照明置为ON或OFF。
图9-3-10
(8) 极性控制
将OCC的极性置为顺(正)或反(负)。
图9-3-11
(9) 传感器控制
将选中的传感器置为ON或OFF。
图 9-3-12
9-6

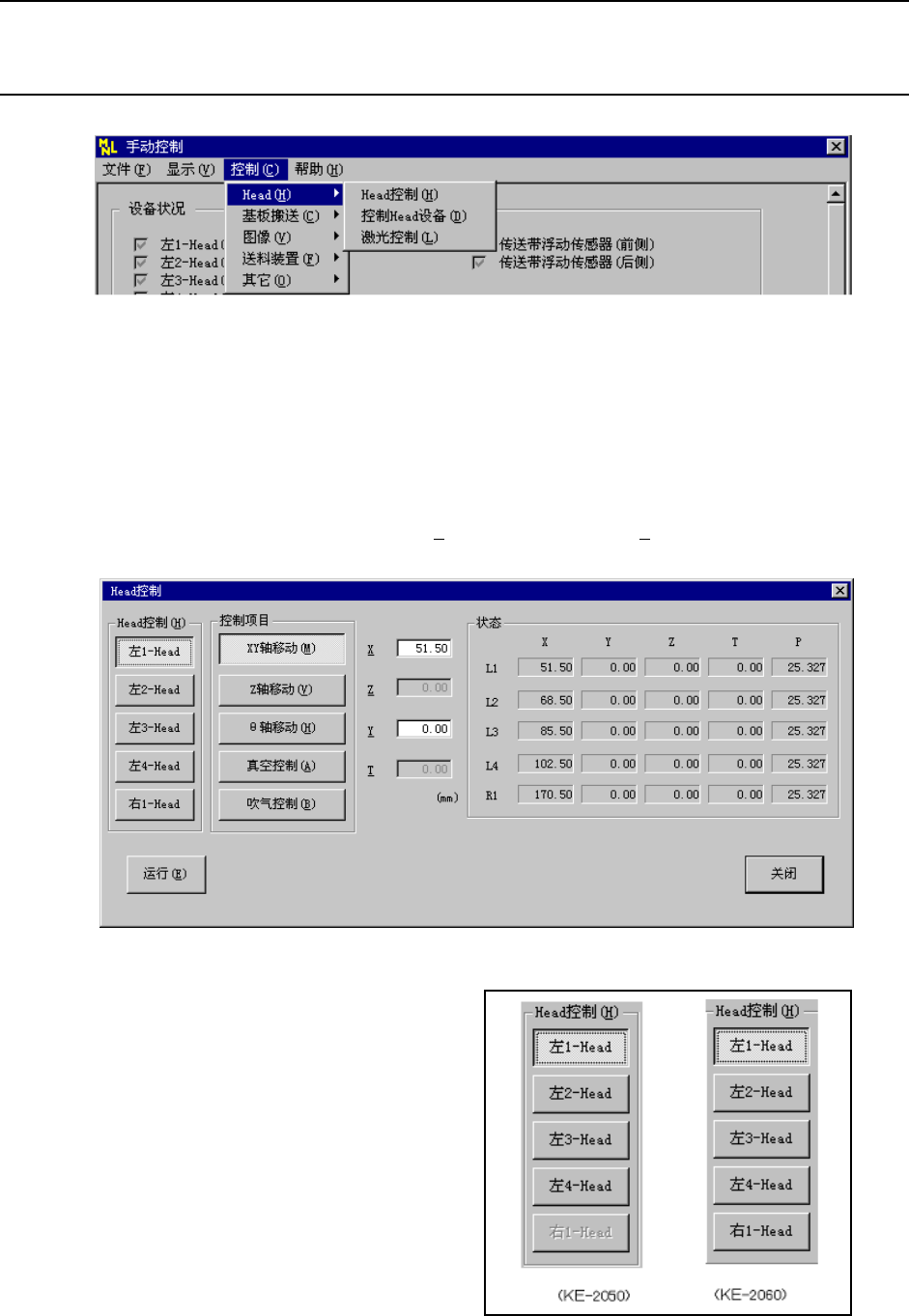

第 2 部 功能详细编 第 9 章 手动控制
9-4 控制
9-4-1 贴片头
贴片头包括“贴片头控制”、“贴片头设备控制”、“激光控制”。
图 9-4-1
① 贴片头控制：可移动贴片头的各轴。
② 贴片头设备控制：可进行“OCC”、“坏板标记传感器”、“HMS”的控制。
③ 激光控制：可进行激光的检查等。
9-4-1-1 贴片头控制
从菜单栏中选择“控制” →“贴片头(H)” →“贴片头控制(H)”或选择命令按钮的“贴片
头控制”，显示如下的控制画面。
图 9-4-1-1-1 贴片头控制
(1) 控制贴片头
利用按钮选择来控制对象贴片头。
不受机器设置的“使用单元”设定的影响。(也
可选择不使用的单元)
