第2部 基本编 第8章 机器设定 8-4-10-7 基板传送 设置基板传送时的条件。 选择基板传送，则显示图8 -4-10-7 的基板传送设置画面。选择支撑台标签，则显示图8 - 4 -10-8。 图 8-4-10-7 基板传送设置画面 图 8-4-10-8 支撑台面设置画面 8-27
第2部 基本编 第8章 机器设定
8-4-10-6 ＨＬＣ连接
使用HLC时，设置和HLC通讯的IP地址。
若选择ＨＬＣ连接，则显示如下图所示的ＨＬＣ连接设置画面。
图 8-4-10-6 ＨＬＣ连接的设置画面
1) 设置方法与内容
表 8-4-10-5 设置方法与内容
No. 项目 设置内容
1 HLC 连接
若要将本装置与 HLC(可选项)连接，设置为“连接”。
选择后，则按钮成为凹状态。(默认值为不连接)
2 IP 地址
若已设置与 HLC“连接”，则将设置与 HLC 通信的 IP 地址。
IP 地址的号码请根据网络管理员的指示进行设置。
· IP地址的各组数值可在“0～255的值范围内进行设置”。站台之间不可设置同一个值。此
外，也不可以将所有区域都设置为0。
8-26
第2部 基本编 第8章 机器设定
8-4-10-7 基板传送
设置基板传送时的条件。
选择基板传送，则显示图8-4-10-7的基板传送设置画面。选择支撑台标签，则显示图8-4
-10-8。

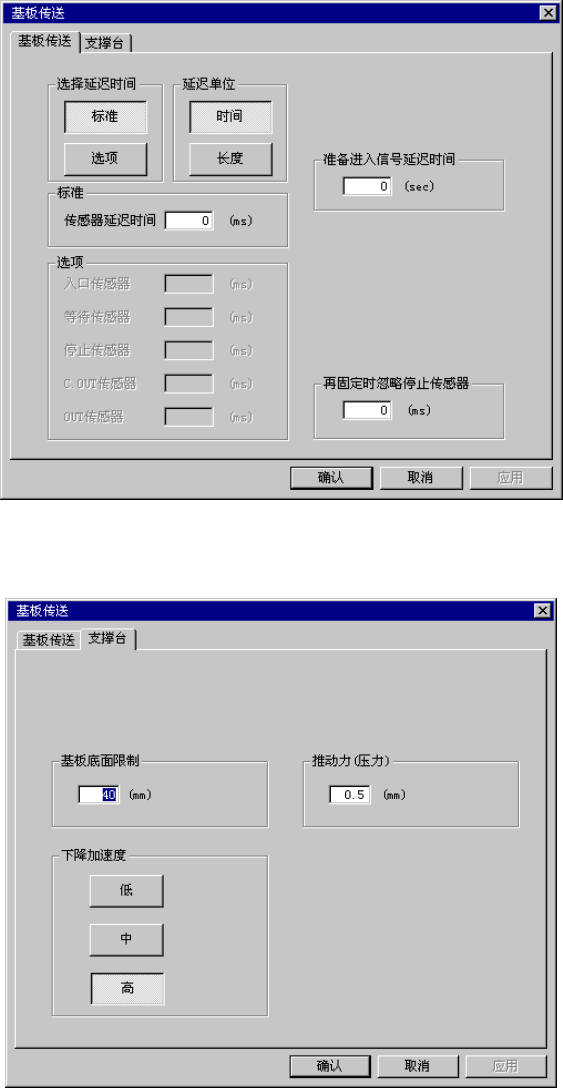

图 8-4-10-7 基板传送设置画面
图 8-4-10-8 支撑台面设置画面
8-27
第2部 基本编 第8章 机器设定
1) 设置方法与内容
表 8-4-10-6 设置方法与内容
No. 项目 设置内容
1
延迟时间的选择
选择是一致还是个别设置传送的各传感器的延迟时间。若选
择则按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·可选：各传感器可设置为不同的延迟时间
若选择“标准”，则以下的“标准”传感器延迟时间为有效，若
选择“可选”，则“可选”的各传感器设置的延迟时间有效。
２
延迟的单位
从时间(ms：1/1000 秒)和长度(mm)中选择基板传送传感器延迟
的设定值的单位。
选择后，按钮成为凹状态。
３
传感器延迟时间
当用“延迟时间选择”选择了“标
准”时，设置延迟时间或长度。
４
可选
用“延迟时间选择”选择了“可选”
时，分别设置 IN 传感器、WAIT 传感
器、STOP 传感器、C.OUT 传感器、OUT
传感器的延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
５ 重新夹紧时的
STOP 传感器 OFF
因送料器悬浮等导致生产异常停止后重新生产时，不除去基
板而重新夹紧(翻转后夹紧)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
6 基板下限 “基板数据”的“内面高度”的初始值。(单位为 mm)
7
下降加速度
从“高”、“中”、“低”的３种速度中选择支撑台下降时的加
速度。(默认值为“高”)
若因焊锡的粘度低等原因而导致元件易动，请设置为“中”
或“低”。
8
压入量
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销将基板向上压入。
(默认值：0.5mm)
8-28
