第1部 基本篇 第3章 保养
3-2-4 空气过滤器(贴片头)

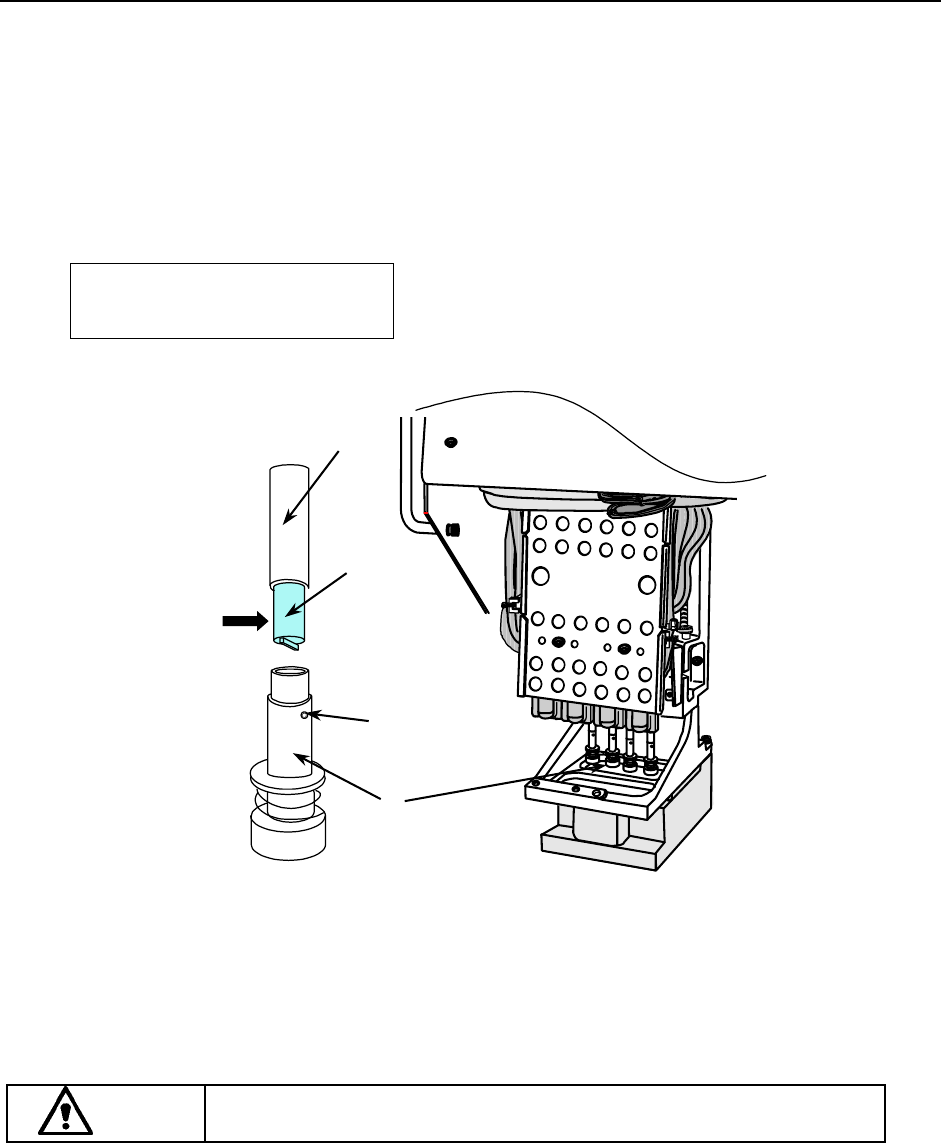

3-2-4-1 MNLA 贴片头
1. 松开“吸嘴外轴承③”的“固定螺丝②”，从“Z 滑动轴①”中拔出。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“Z 滑动轴①”中更换“过滤器④”。
4. 将“吸嘴外轴③”插入“Z 滑动轴①”中，用“固定螺丝②”固定牢固。
过滤器④ 型号：E3052729000
①
②
④
③
图 3-2-4-1 MNLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-6
第1部 基本篇 第3章 保养

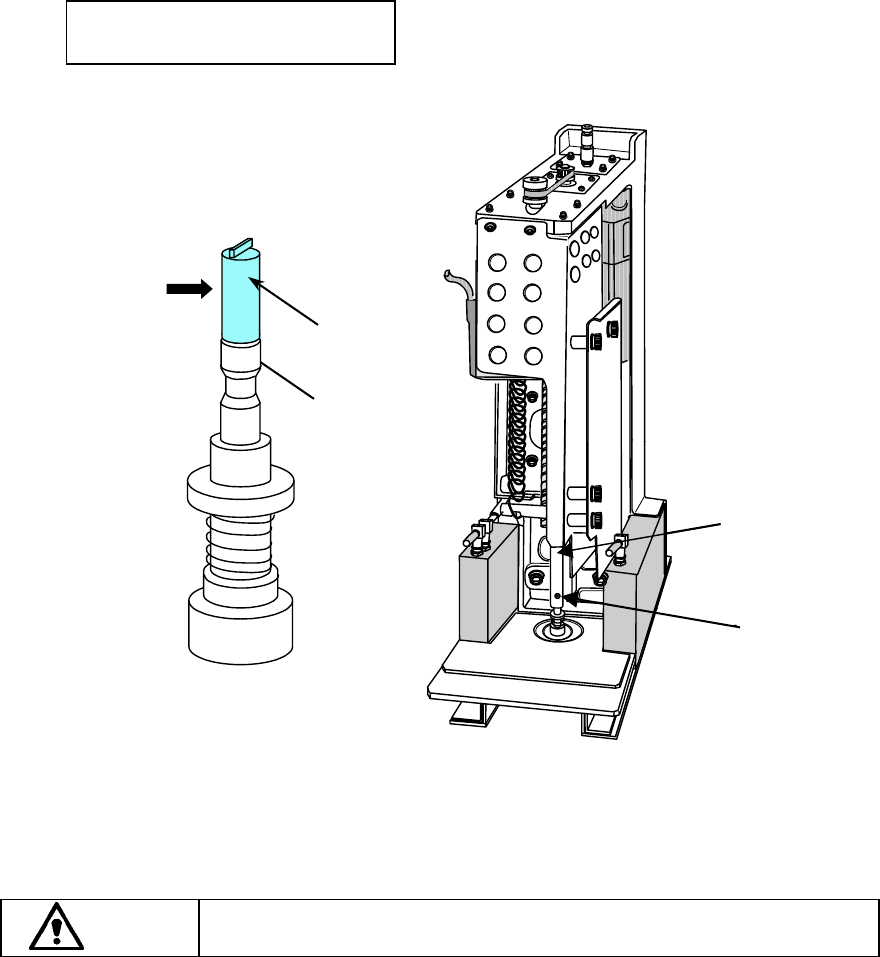

3-2-4-2 FMLA 贴片头(仅限于 KE-2060)
1. 松开“⎝电动机轴①”的“固定螺丝②”，拔出“吸嘴外轴 IC③”。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“吸嘴外轴 IC③”中更换“过滤器④”。
4. 将“吸嘴外轴 IC③”插入“Θ电动机轴①”中，用“固定螺丝②”固定牢固。
过滤器④ 货号：E3052729000
①
②
④
③
图 3-2-4-2 FMLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-7
第1部 基本篇 第3章 保养

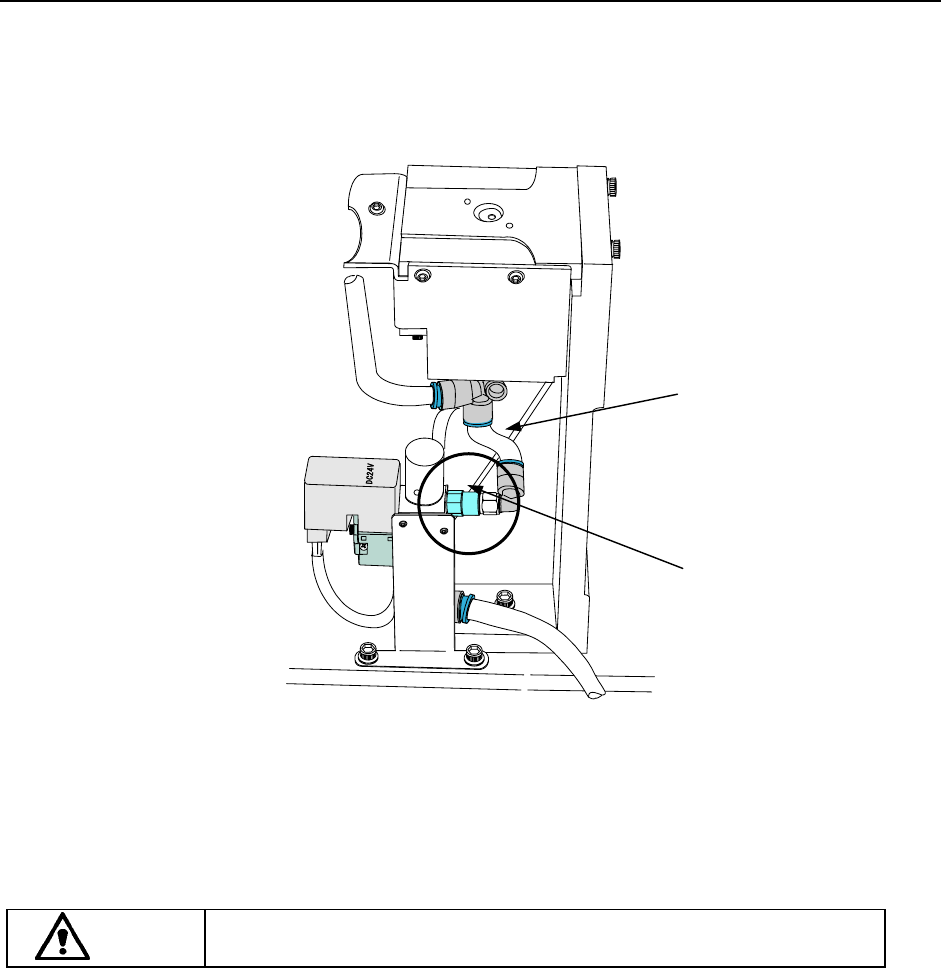

3-2-5 空气过滤器(CAL 块)
请检查空气过滤器(CAL块)的元件是否有脏污。
如有脏污，请拆下“空气管①”，换上新的“空气过滤器②(货号40000641)”。
空气管①
空气过滤器②
图 3-2-5 空气过滤器(CAL 块)
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-8
