第1部 基本篇 第4章 生产程序制作 ② 吸取高度跟踪 在执行时，每一贴片点都向监视器输出如下信息。 ------- PIC K Z TRACE ------- Station：L 或 Device：包装方式 Fdr No：送料器编号 Compo：元件名 Angle：供给角度 Z :“数据值” Hms:“检测值” Pos X：坐标 Y：坐标 显示在元件的中心停止后，吸取数据的高度值 与 HMS 检测出的高度值。 当使用 HMS 无法检测…
第1部 基本篇 第4章 生产程序制作
5) 监视器显示
② 吸取坐标追踪
在执行时，每一贴片点都向监视器输出如下信息。
根据元件尺寸，显示在监视器中的元件中心及四角的显示如下所示有所不同。
前面送料器上的大型元件，由于其四角显示往往是在无法移动的坐标上，因此不显示。
(前面送料器)
元件尺寸 元件的四角 元件的中心
短边在 4.5mm 以下的
元件
用监视器上的窗口框表示。设定
了角度的吸取点通过窗口框本身
的旋转来显示。
交叉的中心
上述元件以外的元件
(大型元件)
显示[CENTER]，移动到中心。
(后面送料器)
元件尺寸 元件的四角 元件的中心
短边在 4.5mm 以下的
元件
用监视器上的窗口框表示。
设定了角度的贴片点通过窗口
框本身的旋转来显示。
交叉线的中心
上述元件以外的元件
(大型元件)
分别按照[TOP-L]、[TOP-R]、
[BTM-R]、[BTM-L]的顺序移动
到四角坐标上。
设定了角度的吸取点移动到四
角旋转过的坐标上。
在四角的移动之，最后显示
[CENTER]，移动到中心。
表示元件的中心及元件的四角。
显示从返回原点位置开始的坐标。
［CENTER］
表示元件中心
［TOP-L］［TOP-R］［BTM-L］
［BTM-R］
表示元件的四角。
分别表示上左、上右、下左、
下右。
------- PLACE ＸＹ TRACE -------
Station：L 或 R [CENTER]
Cur.No：电路编号
Pla.No：贴片编号
Compo：元件名
Angle：贴片角度
Pos X：坐标 Y：坐标
4-206
第1部 基本篇 第4章 生产程序制作
② 吸取高度跟踪
在执行时，每一贴片点都向监视器输出如下信息。
------- PICK Z TRACE -------
Station：L 或
Device：包装方式
Fdr No：送料器编号
Compo：元件名
Angle：供给角度
Z :“数据值”
Hms:“检测值”
Pos X：坐标 Y：坐标
显示在元件的中心停止后，吸取数据的高度值
与 HMS 检测出的高度值。
当使用 HMS 无法检测时，显示为<*****>。
显示从返回原点位置开始的坐标。
根据元件尺寸，HMS测量位置如下。
元件尺寸 元件的高度测量装置
整个元件 元件中心
4-207
第1部 基本篇 第4章 生产程序制作
6) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可以使用HOD进行吸取坐标的示教。
<步骤>
① 将光标移动到 X、Y 或 Z 坐标。
② 按 HOD 装置按钮，进行坐标示教，按 ENTER 键确定。

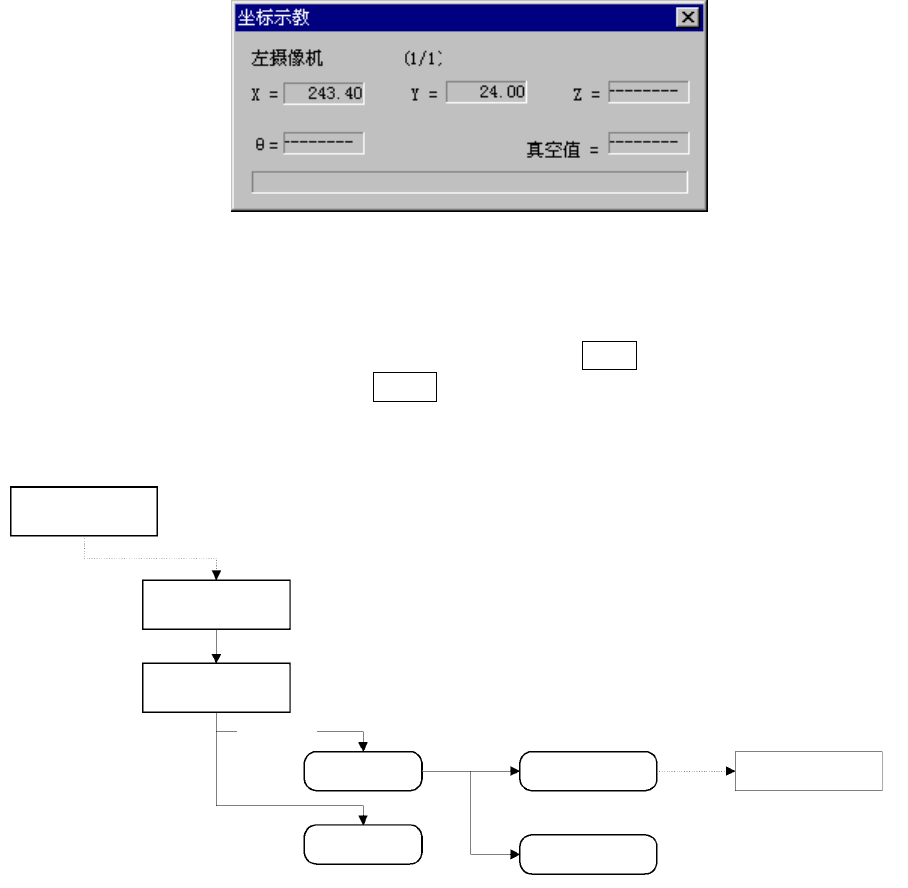

图 4.5.4.4.4-5 示教中
③ 要使确定的坐标值有效时，按下<设定>或再次按下 ENTER。
返回坐标时，按下<取消>或 CANCEL。
◆ 吸取跟踪中的示教操作流程
变更吸取数据
按下“取消”按钮
或 CANCEL
按下“设定”按钮
或 ENTER
CANCEL
ENTER
确定坐标后
示教操作
按下 HOD 设备键
吸取坐标
向 XY 编辑箱中
输入焦距
4-208
