第2部 基本编 第8章 机器设定

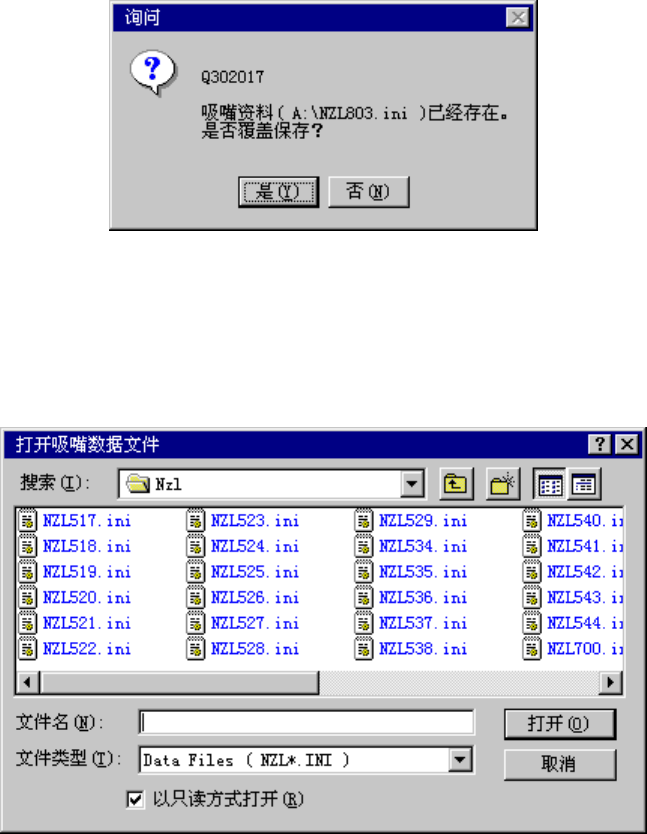

如果指定的吸嘴信息已被登录，则显示如下询问信息。
如果选择“是”，则用FD的相应吸嘴信息来更新原有的数据。
图 8-3-2-3 吸嘴信息更新询问
如果没有将 FD 插入 FDD 中，或由于使用的 FD 不良而无法读出时，显示下图的追加吸嘴数据
文件夹浏览画面。这里储存了原有的追加吸嘴数据文件。
图 8-3-2-4 吸嘴数据文件对话框
8-6
第2部 基本编 第8章 机器设定
8-4 设置各组

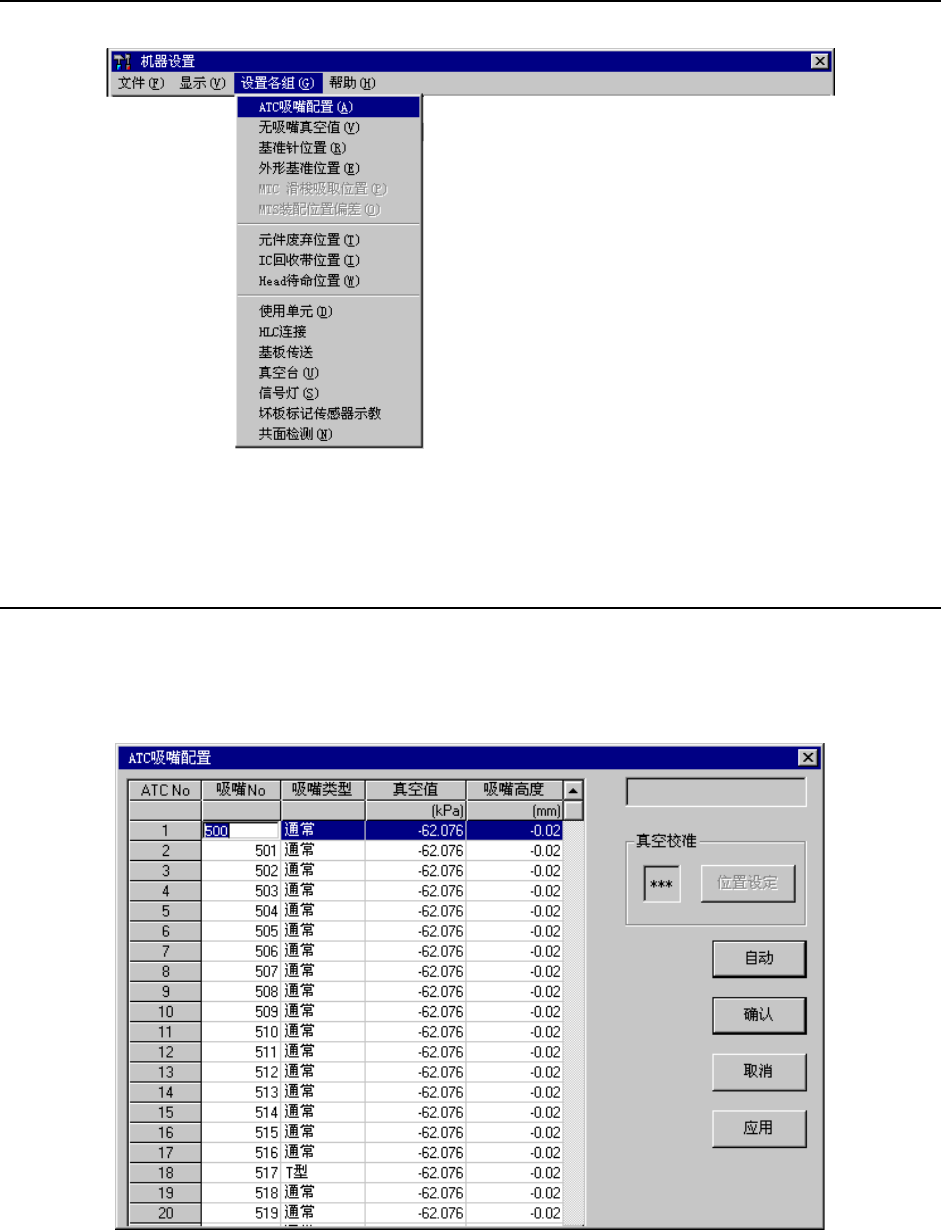

从菜单栏中选择“设置各组”，显示如下图所示的项目。
图 8-4-1 设置各组的项目
8-4-1 ATC 吸嘴的分配
设定配置在ATC的各吸嘴的信息。
选择ATC吸嘴分配，则显示下图的ATC吸嘴分配的设置画面。
设置“吸嘴Ｎｏ．”、“吸嘴类型”、“真空值”、“吸嘴高度”。设置将自动进行。也可
通过键盘来输入“吸嘴Ｎｏ．”。
图 8-4-1-1 ATC 吸嘴分配设置画面
8-7
第2部 基本编 第8章 机器设定
8-4-1-1 设置方法
基准贴片头安装吸嘴后，用激光来测定吸嘴顶端的高度(反映在吸嘴高度中)与吸嘴的外形宽
度(反映在吸嘴编号中)，并获得真空值。
1) 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
2) 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。

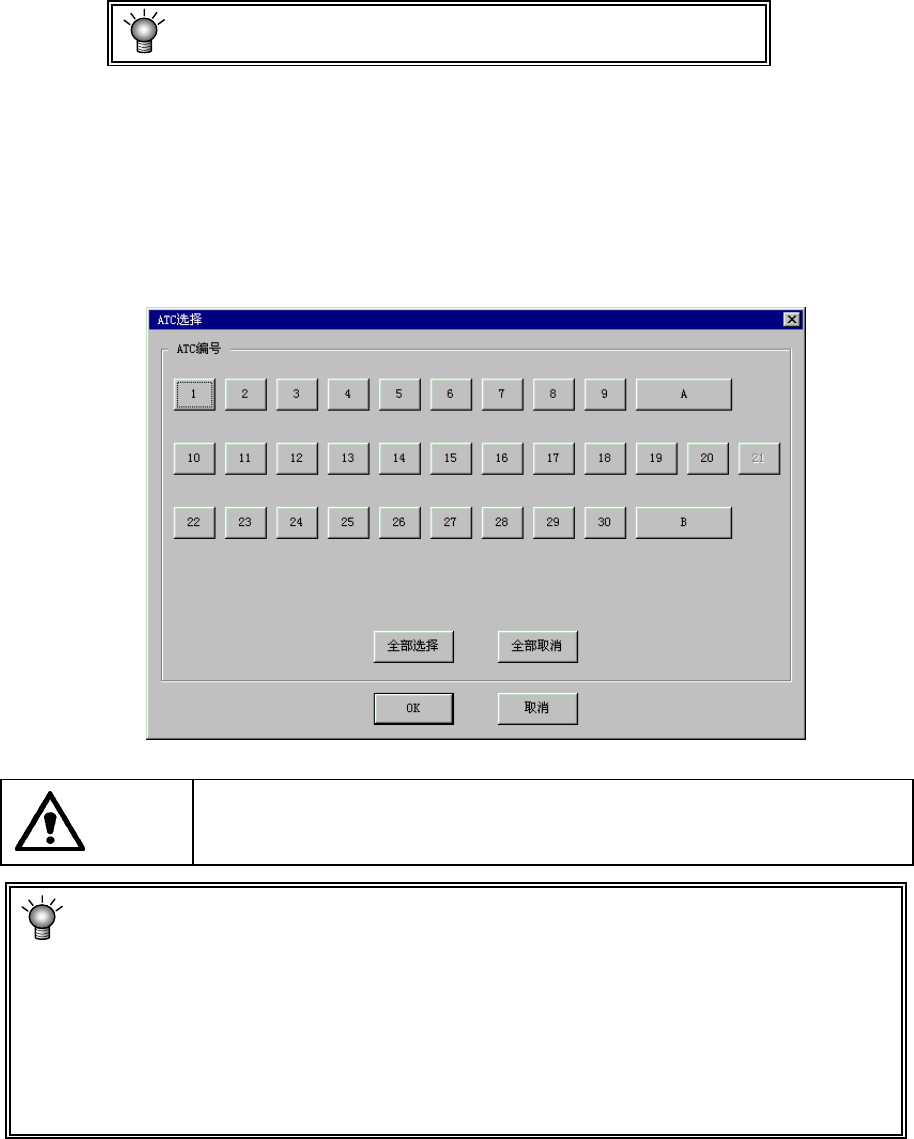

(2) 显示如下的画面。
选择要设置的 ATC 编号，单击“确认”。
全部选择时，点击“全部选择”后，单击“确认”。
图 8-4-1-2 ATC 选择画面例（KE-2060）
选择“ F3” 或“ 确认” 后，轴开始移动，进行吸嘴的装卸。因此，在按下“ F3”
或“ 确认” 前，请务必确认装置内部无人作业。另外，为了避免人身伤害，在
设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
① 中断自动设置时，请按下“STOP”开关。
② 在自动设置前，当已输入的吸嘴编号与自动设置所获得的吸嘴编号不同时，优先使用自
动设置获得的吸嘴编号。
③ 如果进行自动设置，吸嘴类型被设置为“通常”。但当进行自动设置前设置了吸嘴类型
时，优先使用现有的设置。
④ 当用自动设置所获得的吸嘴外形宽度与标准吸嘴不一致时，将自动设置特别订购吸嘴的
最小吸嘴编号。
⑤ 分配特别订购吸嘴时，请在执行自动设置后，重新输入正确的吸嘴编号。
8-8
