第2部 功能详细篇 第11章 自动校准
(2) 设置方法
· 按照操作内的指示，对用设置贴片头中的单选按钮选中的贴片头进行设置。
如果选择“确定”，则设定值生效。(此时不保存设定值。)
如果选择“取消”，则设定值无效。
操作方法
按照指示进行操作,将自动获得设定值。
图 11-2-7-3
对用设置贴片头选中的贴片头进行设置。
请选择“运行”。
选择“运行”，则自动测量真空到达状况。
警告
单击“ 运行” 后，轴会移动。单击“ 运行” 前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 设置贴片头将移动到真空校准上，测量3次真空到达状况。
· 显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
图 11-2-7-4
11-18
第2部 功能详细篇 第11章 自动校准

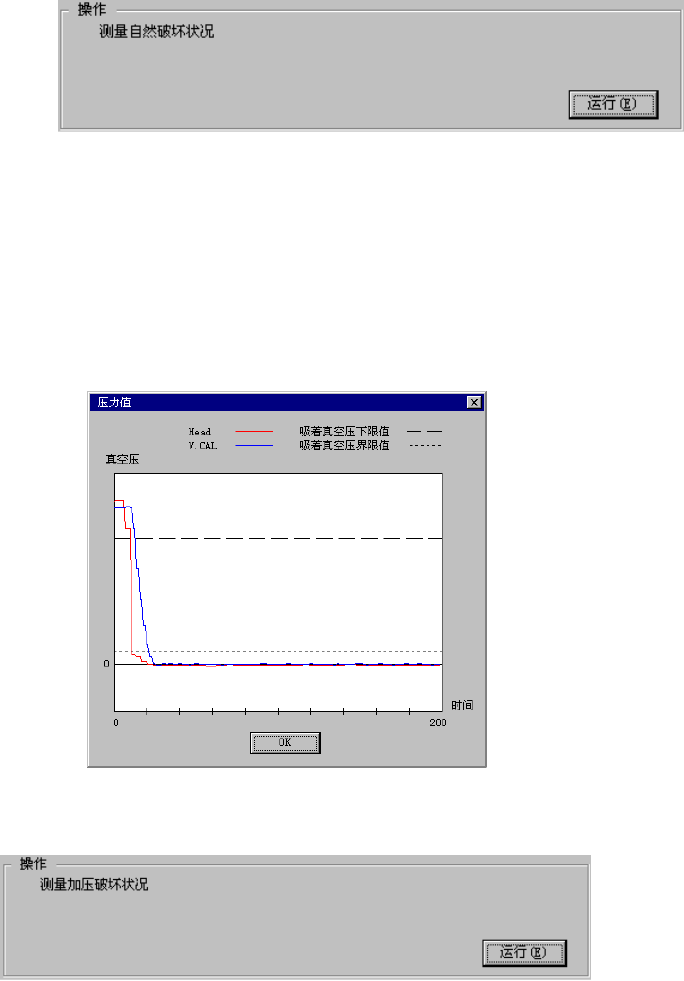

图 11-2-7-5
请选择“运行”。
选择“运行”，则自动测量自然破坏状况。
② 设置贴片头将移动到真空校准上，测量3次自然破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
图 11-2-7-6
图 11-2-7-7
请选择“运行”。
选择“运行”，则自动测量加压破坏状况。
③ 设置贴片头将移动到真空校准上，测量3次加压破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
11-19
第2部 功能详细篇 第11章 自动校准
图 11-2-7-8
图 11-2-7-9
请选择“运行”。
选择“运行”，进行故障分析。
图 11-2-7-10
测量结束。
· 重复测量时，请选择“运行”。
选择“运行”，则显示上一个画面。
· 测量别的贴片头时，通过“设置贴片头选择”来选择贴片头。
变更“设置贴片头”,则将显示初始画面。
结束时，请选择“确定”。
11-20
