第 1 部 基本编 第 1 章 设备概要 1-4 1-1-4 设备概要 1-1-4-1 本设备的构成 KE-2060 图 1-1-4-1-1 正面图 图 1-1-4-1-2 右面图 ① 视屏监视器 ④ 键盘 ⑦ 主开关 ② 液晶显示器 ⑤ 跟踪球 ⑧ 过滤器调节器 ③ HOD 单元 ⑥ 信号灯 ⑨ 风速计/3.5FDD 单元 图 1-1 -4-1-3 ① ATC 单元 ④ OCC 单元(R) (KE-2060 用) ⑨ CAL 块单元 …
第 1 部 基本编 第 1 章 设备概要
1-3
1-1-3-2 KE-2060 系统构造
带有*1 的选项为出厂选项
电源装置
CPU 板
I/O 控制装置
马达控制装置
筐体
X-Y 定位装置
贴片头
SOT 方向检查功能
基板传送装置
ATC(自动工具更换装置)
送料器台·驱动器
送料器悬浮检测装置
气压设备配管系统
图像识别装置
元件检验功能(CVS)
送料器台位置指示功能（FPI）
自动切带器
IC 回收带
散件送料器
带式送料器
杆式送料器 层积杆式送料器
托盘支架
双托盘架(TR1S)
矩阵式托盘更换装置(TR4S/TR6S/TR6D)
矩阵式托盘架(TR5S/TR5D)
连续操作功能
HLC(主生产线计算机)
EPU(外部编程装置)
紧急停止按钮
UPS
带有信号灯蜂鸣器
激光识别贴头(MNLA)
高度测量装置(HMS)
偏移校正摄像机(OCC)L
坏板标记阅读器(BMR)
贴片工位
销基准
自动基板宽度调整装置
L-Wide 选项
外形基准
统一更换台功能
备用更换台功能
送料器摆放台
图像监视器
表示选项
液晶显示器
HOD
键盘
跟踪球
FDD
HDD
100BASE/10BASE T
以太网卡
打印机端口
触摸面板
背面操作装置
*1
*1
*1
*1
*1
*1
共面性功能
适用元件 12mm(NC)
适用元件 20mm(HC)
激光识别贴片头(FMLA)
偏移校正摄像机(OCC)R
元件识别摄像机(VCS)
标准摄像机(视野 54mm)
高清晰度摄像机(视野 27mm)
*1
*1
*1
*1
*1
*1
*1
*1
板观察程序
KE-2060/KE-2060L/KE-2060E
MNVC
*1
超级可调节底座
适用元件 25mm(EC)
*1
第 1 部 基本编 第 1 章 设备概要
1-4
1-1-4 设备概要
1-1-4-1 本设备的构成
KE-2060

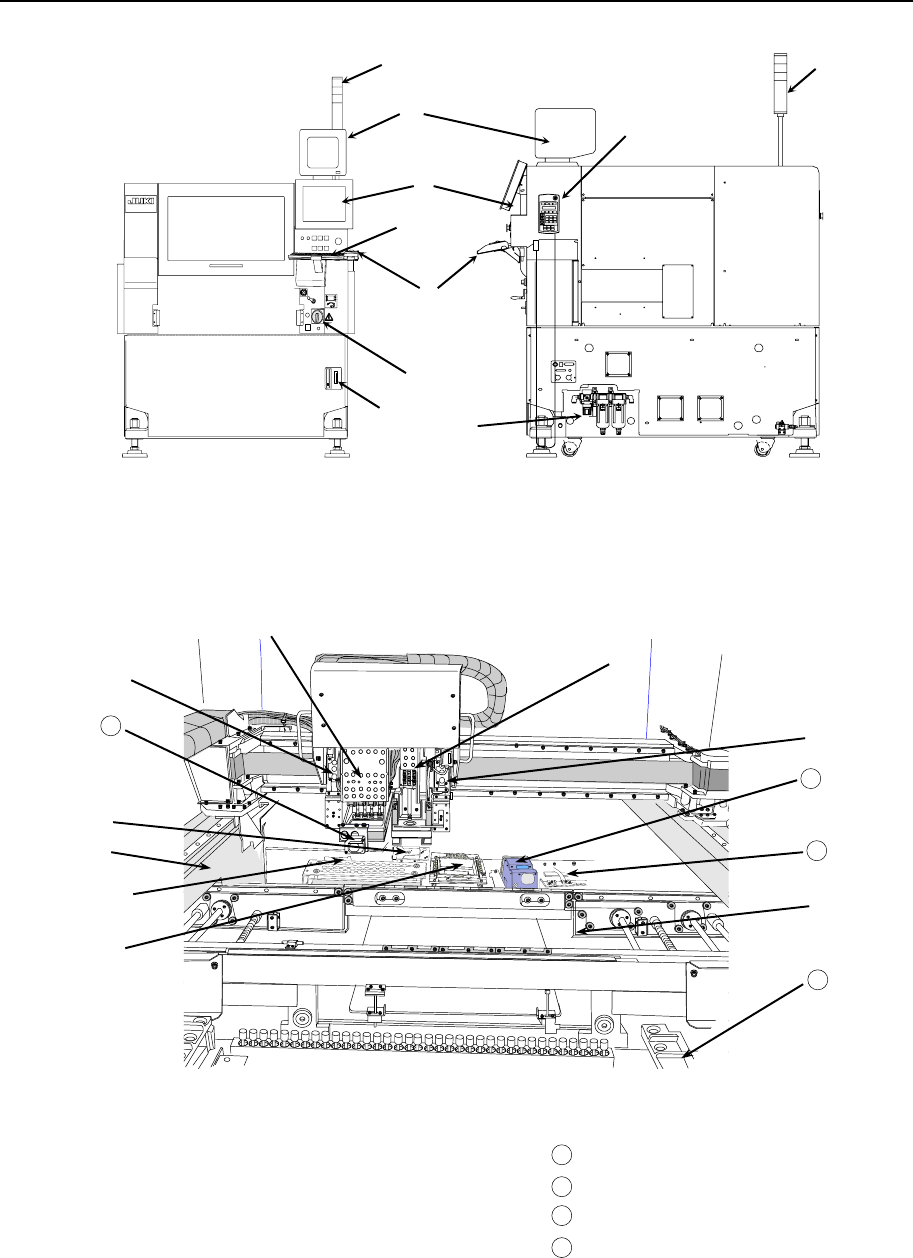

图 1-1-4-1-1 正面图 图 1-1-4-1-2 右面图
① 视屏监视器 ④ 键盘 ⑦ 主开关
② 液晶显示器 ⑤ 跟踪球 ⑧ 过滤器调节器
③ HOD 单元 ⑥ 信号灯 ⑨ 风速计/3.5FDD 单元
图 1-1-4-1-3
①
ATC 单元 ④ OCC 单元(R) (KE-2060 用) ⑨ CAL 块单元
② MNLA 贴片头单元 ⑤ OCC 单元(L)(KE-2050/60 通用) 送料器台单元
(KE-2050/60 通用)
⑥ VCS 单元 (KE-2060 用) HMS 单元 [OP]
③ FMLA 贴片头单元 ⑦ X-Y 单元 多面性单元 (KE-2060 用［OP］)
(KE-2060 用)
⑧ 基板传送单元 CVS 单元 [OP]
⑨
⑦
⑥
①
④
⑧
②
⑤
③
⑥
③
⑤
④
①
②
⑦
⑧
⑨
⑥
10
11
12
13
11
12
13
10
第 1 部 基本编 第 1 章 设备概要
1-5
1-1-4-1-1 基板传送部分的构造
★
★
★
图 1-1-4-1-4 基板传送
① 搬入传感器 ⑧ 驱动轴
夹杆 Y(外形基準用)
② 搬出传感器 ⑨ 停止挡销
减压阀(外形基準用)
③ 停止传感器 ⑩ 夹杆 X(外形基準用)
等待传感器
④ C-OUT 传感器
定心销 调节手柄
⑤ BU 原点传感器
BU 台 调节停止挡销
⑥ 传送电磁阀
伺服马达 调整杆
⑦ 传送马达
BU 销 手柄
⑦
⑩
⑨
②
⑧
⑧
⑤
⑥
①
③
④
②
①
⑧
16
17
18
19
13
11
11
20
21
12
14
15
11
12
13
14
15
16
17
18
19
20
21
★
★
★
