第1部 基本篇 第4章 生产程序制作
4) 跟踪时的操作
执行时可使用以下键/开关来控制动作。
操 作 键 盘 操作面板 HOD
跟踪开始 Ｆ１ 开始按钮 ENTER
跟踪停止 Ｆ２ 停止按钮 PAUSE
移动到前一点 Ｆ５ PREVIOUS
移动到下一点 Ｆ６ NEXT
验证检查 Ｆ７
SOT 检查 Ｆ８
数据检查 Ｆ９
结束 在停止时按 ESC 在停止时按停止按钮 在停止时按CANCEL

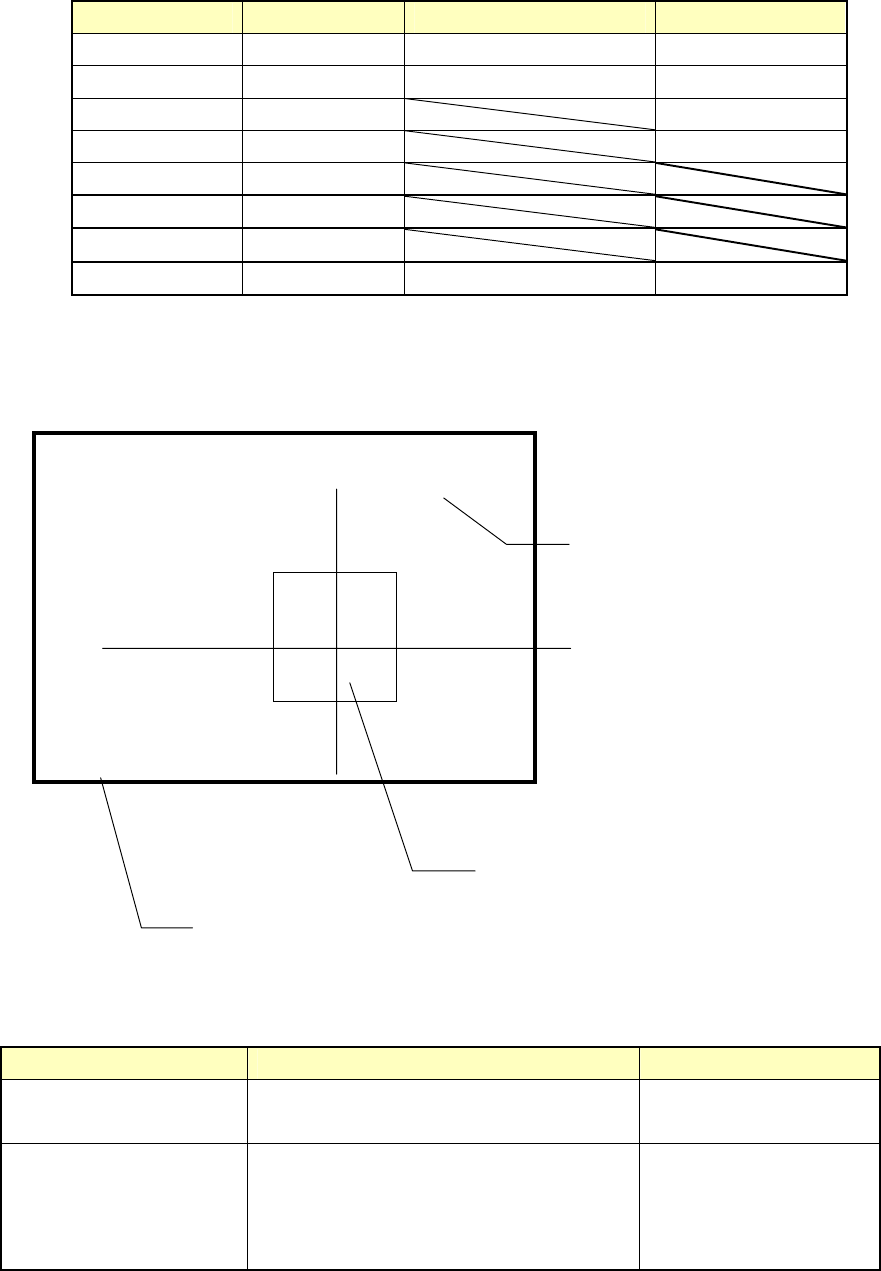

5) 监视器显示
在执行时，每一贴片点都向监视器输出如下信息。
------- PLACE ＸＹ TRACE -------
Station：L 或 R [CENTER]
Cur.No：电路编号
Pla.No：贴片编号
Compo：元件名
Angle：贴片角度
Pos X:坐标 Y:坐标
［CENTER」
表示元件中心
［TOP-L］［TOP-R］［BTM-L］
［BTM-R］
表示元件的四角。
分别表示上左、上右、下左、
下右。
表示元件的中心及元件的四角。
显示从返回原点位置开始的坐标。
如下表所示，根据元件尺寸，显示在监视器中的元件中心及四角的显示有所不同。
元件尺寸 元件的四角 元件的中心
短边在4.5mm以下的元件
用监视器上的窗口框表示。设定了角度的
贴片点通过窗口框本身的旋转来显示。
交叉线的中心
上述元件以外的元件
(大型元件)
分别按照[TOP-L]、[TOP-R]、[BTM-R]、
[BTM-L]的顺序移动到四角坐标上。设定
了角度的贴片点移动到四角旋转过的坐
标上。
四角移动后，最后显示
[CENTER]，移动到中心。
4-199
第1部 基本篇 第4章 生产程序制作
6) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可用HOD进行贴片坐标的示教。
<步骤>
① 将光标移动到 X 或 Y 坐标。
② 按 HOD 装置按钮，进行坐标示教，然后按 ENTER 键确定。

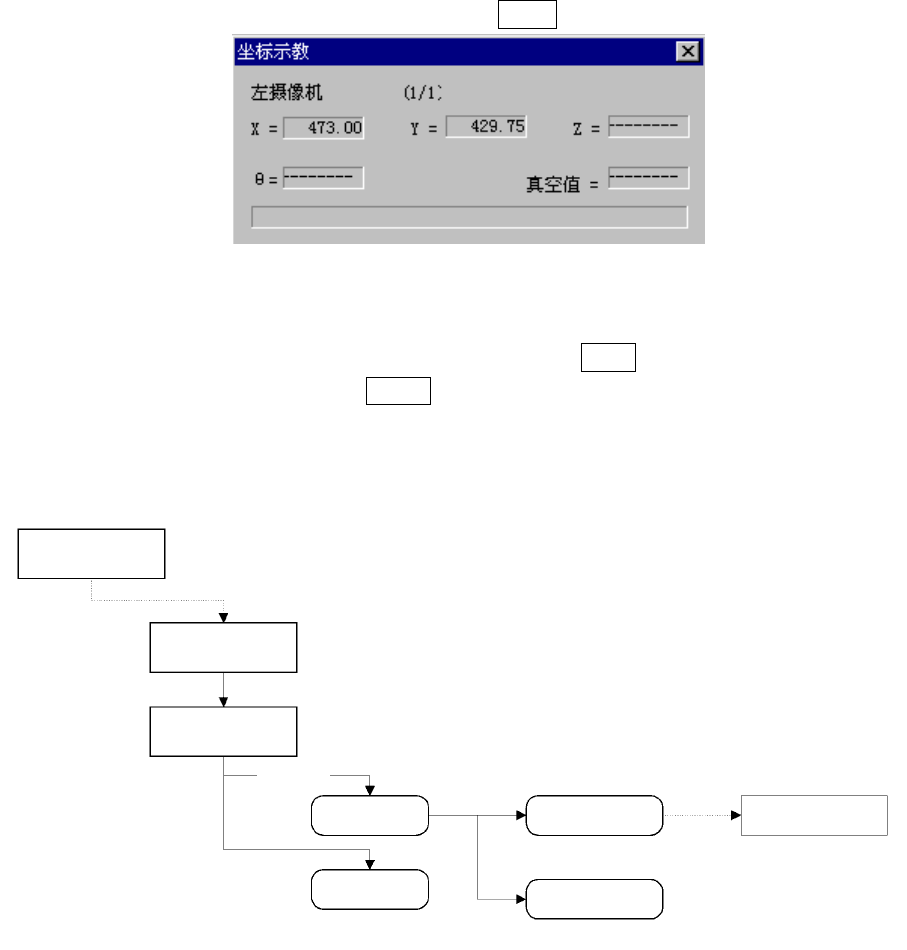

图 4.5.4.4.3-4 正在进行示教
③ 要使确定的坐标值有效时，按下<设定>或再次按下 ENTER。
返回坐标时，按下<取消>或CANCEL。
◆ 贴片跟踪时的示教操作流程
变
更
贴片数据
按
下“取
消
”
按钮
或 CANCEL
按
下“
设定
”
按钮
或 ENTER
CANCEL
ENTER
确定坐标
后
示
教操作
按
下 HOD
设备键
贴片坐标
向 XYZ 编辑箱中
输入焦距
4-200
第1部 基本篇 第4章 生产程序制作
4-5-4-4-4 坐标类：吸取位置/吸取高度
通过摄象机跟踪吸取位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示
教进行修正。
此外，可以通过HMS(选购件)跟踪吸取高度。此时，监视器上依次显示从HMS获得的检测值。
当高度有明显差异时，请与坐标示教一样，对高度值进行示教。
◆ 吸取位置(高度)跟踪的流程
执行
选择
各坐标的修正
用 HOD 进行示教
用监视器检查
坐标/HMS 检出值
向各吸取数据坐标移动
反映各坐标的修正
吸取位置(高度)的
跟踪执行
吸取跟
踪的
条件设定
机器操作菜单
吸取位置/吸取高度
1) 条件设定
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“跟踪吸取位置”，显示如下画面。
图 4.5.4.4.4-1 吸取坐标位置摄象机跟踪(或吸取高度位置 HMS 跟踪)
