第2部 功能详细篇 第12章 选项元件
12-9-3 使用方法
1) 通过机器设置，从 FD 中读取夹持吸嘴的信息。
∗ 只用读取进行一次即可保存到机器中，因此不必每次都读取。
◇ 选取“机器设置”文件菜单内的“打开吸嘴数据文件”，从下述画面中读取FD的夹持用吸
嘴信息文件。(参照“8-3-2章 读取吸嘴数据”)
图 12-9-3 打开吸嘴数据文件
2) 元件数据的制作
关于操作方法的详细内容，请参照“元件数据”“4-3-5-2-4附加信息”的“吸嘴数据”。
◇ 制作例
① 吸嘴编号的设定
夹持吸嘴编号为
800 号台。
图 12-9-4 吸嘴编号的设定
12-21
第2部 功能详细篇 第12章 选项元件
② 输入夹持器吸取位置的控制信息
控制信息的输入，请参见“第四章 制作生产程序”中的“4-3-5-2-4 附加信息”。
③ 激光高度
使用夹持吸嘴时必须注意。
通常，吸嘴的“激光高度”中输入了从元件上底面到激光投射面的距离，但当为夹持吸嘴
时，则以固定侧臂的吸嘴前端为基准，指定激光投射的距离。
指定从吸嘴前端到激光面距离。
大致设定尺寸： －(元件高度－3.5mm)／２
,
根
据引脚的位置进行微调。
画 面 例： －(6.8－3.5)/2
=－1.65
图 12-9-5 激光高度的设定
④ 检查异类元件时的注意事项
指定检查异类元件时，请注意基准尺寸。
◆基准尺寸为激光投射面的模部尺寸，与包括引脚在内的外形尺寸不同。
激光投射模部
的纵向尺寸。

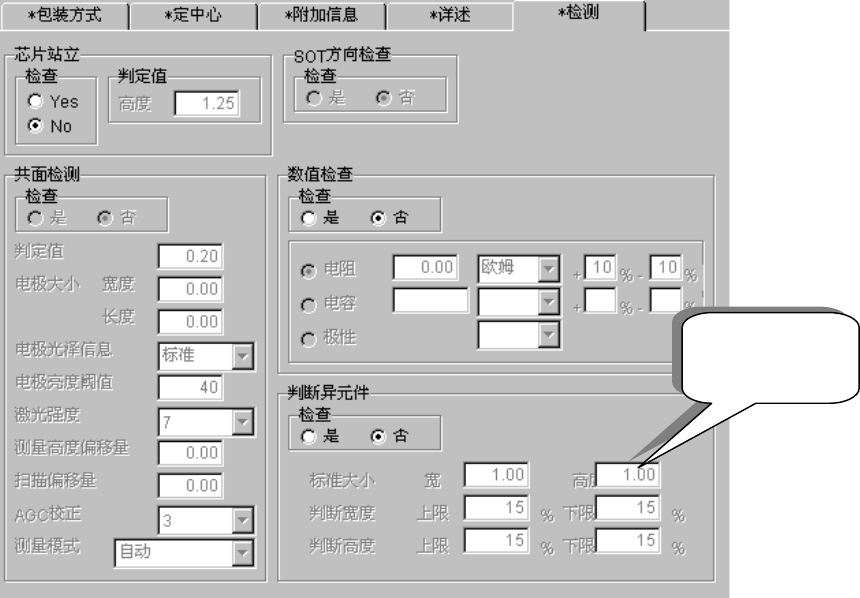

图12-9-6 指定检查异类元件的设定
12-22
第2部 功能详细篇 第12章 选项元件
④ 检查异类元件时的注意事项
指定检查异类元件时，请注意基准尺寸。
◆ 基准尺寸为激光投射面的模部尺寸，与包括引脚在内的外形尺寸不同。
激光投射模部
的纵向尺寸。
图 12-9-7 指定检查异类元件的设定
