第2部 功能详解篇 第6章 通用图象 第 6 章 通用图像 6-1 通用图像元件 6-1-1 概要 具有多个间距引脚的元件、 具有不同尺寸引脚的元件、 具有在任意位置上有引脚的元件(一 般称多引脚元件,图6-1-1-1)和具有多种排列的 区域阵列元件(一般称复合阵列元件,图6 -1-1-2)、在任意位置上配置有球或平面的元件 等(一般称随机配置元件:图6-1-1-3)、以 及外形有角或边的元件(外形元件),按通用图像元件来对待。 ●这些…

第 2 部 功能详解编
第 6 章 通用图像∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 6-1
第 7 章 操作选项∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 7-1
第 8 章 机器设定∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 8-1
第 9 章 手动控制∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 9-1
第 10 章 设备运行信息 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 10-1
第 11 章 自动校准∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 11-1
第 12 章 选项元件的使用 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 12-1
第13章 程序补充 ∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙ 13-1

第2部 功能详解篇 第6章 通用图象
第 6 章 通用图像
6-1 通用图像元件
6-1-1 概要

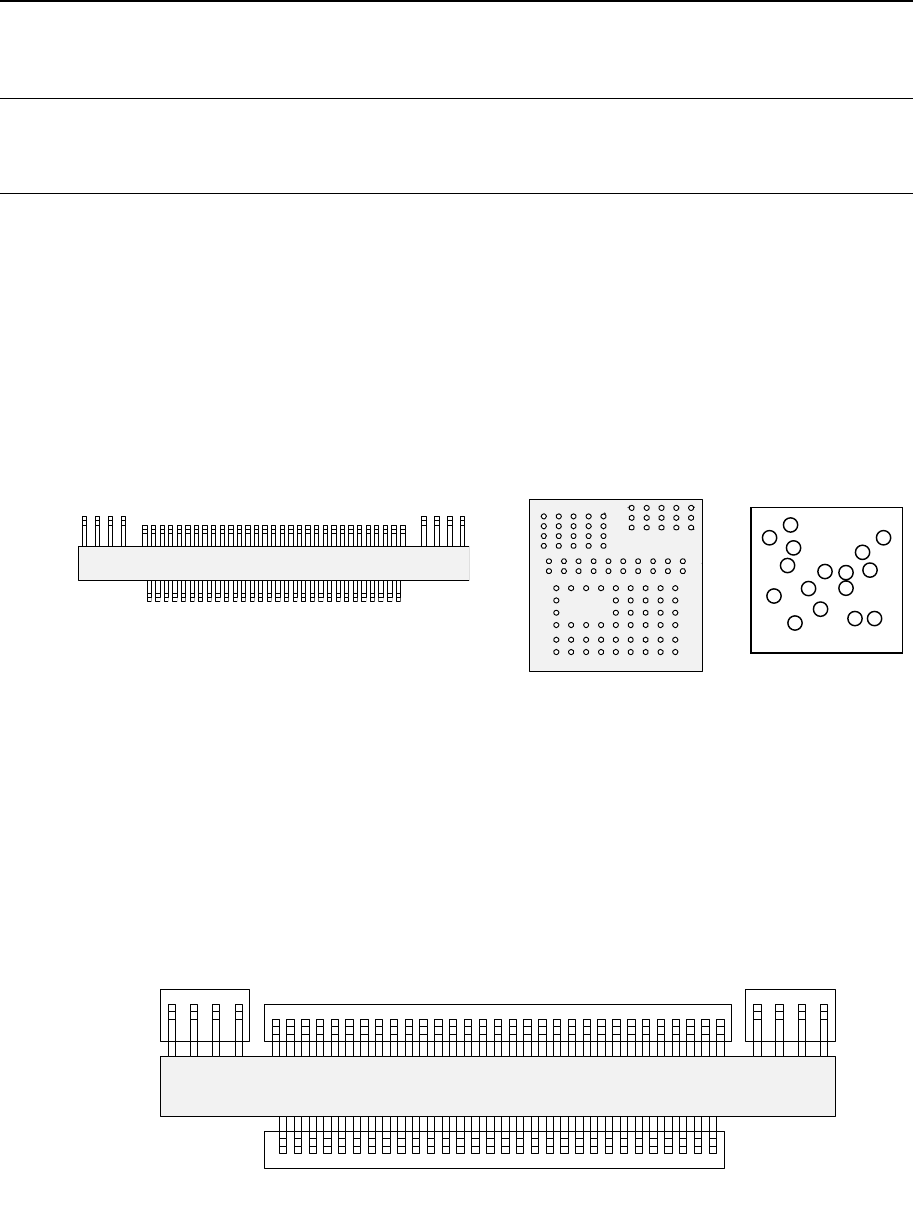

具有多个间距引脚的元件、具有不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一
般称多引脚元件,图6-1-1-1)和具有多种排列的区域阵列元件(一般称复合阵列元件,图6
-1-1-2)、在任意位置上配置有球或平面的元件等(一般称随机配置元件:图6-1-1-3)、以
及外形有角或边的元件(外形元件),按通用图像元件来对待。
●这些元件按副元件种类可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
球元件类(复合阵列元件)
随机配置元件
引脚元件类(多引脚元件)
俯视图
仰视图
图
6
1
1
1
图 6-1-1-2
图
6
-
1
-
1
-
3
相同识别要素(元件)的集合被称为“元件组”。亦即;元件是指一个引脚或球;元件组是
指大小相同的元件(引脚或球)的集合。
把排列相同的通用图像元件组作为一个元件组,通过对各个元件组进行定义,可求出元件
的中心。图6-1-4由4个元件组构成。
第 4 元件组
第 3 元件组
第 2 元件组
第1元件组
俯视图
图 6-1-1-4
6-1

第2部 功能详解篇 第6章 通用图象
6-1-2 通用图像元件的规格
1) 数量
· 每1个元件最多可以定义20个元件组。
·
每1元件组只能指定1种元件。
2) 尺寸规格
元件 项目 标准 VCS 选购件 VCS
间距 0.5~22.0mm 0.2~11.0mm
引脚宽度 0.22~10.0mm 0.08~5.0mm
引脚长度 0.4~10.0mm 0.14~5.0mm
引脚元件
数量 1~384 根/1 元件组
间距 1.0~22.0mm 0.25~11.0mm
直径 0.4~5.0mm 0.1~2.5mm
球/平面元件
数量 3~6936 根/1 元件组
3) 外形元件类的形状·尺寸规格
· 角、边的形状规格与外形识别元件相同。(请参见“4-3-7-3-8识别种类”的“3外形识
别元件的识别条件”。)
·
标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2~10mm的范围内进行识
别的尺寸。
6-2
